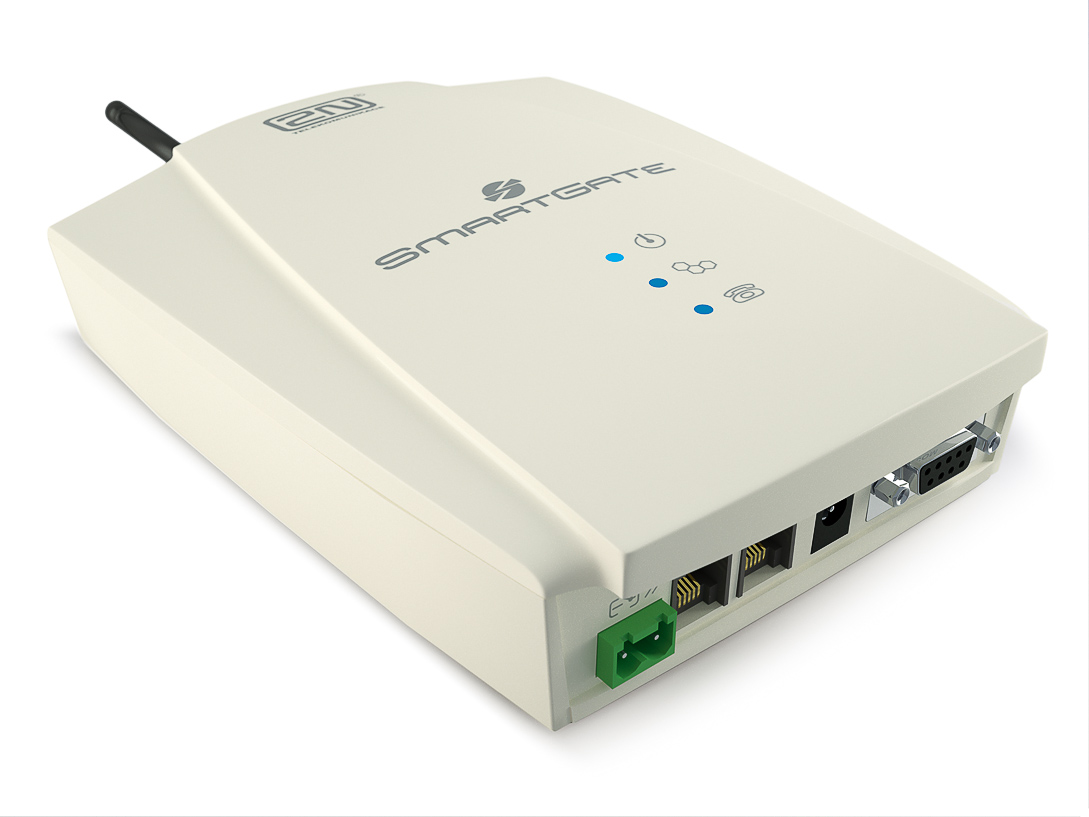

2N ATEUS SMARTGATE [501403E] - GSM шлюз

2N ATEUS SMARTGATE [501403E] - GSM шлюз

Ateus SmartGate новая модель GSM шлюза от компании 2N, пришедшая на смену GSM шлюзам 501-й серии (Ateus 501106Е, 501107Е). SmartGate отличается от моделей 501-й серии не только легким пластиковым корпусом, но и более богатым функциональным оснащением. В SmartGate, как и в моделях Ateus 501106Е, 501107Е, при интеграции с УАТС, возможно применение схемы подключения DialThrou («в разрыв» городской линии). Благодаря наличию полнофункциональных портов FXO и FXS, SmartGate может подключаться непосредственно к абонентской или городской линии УАТС.



Основные характеристики



Подключение «в разрыв» городской линии (функция DialThru)

Наличие двух портов (FXO и FXS) позволяет подключить шлюз «в разрыв» городской соединительной линии, т.е. соединительная линия подключается к GSM шлюзу, а он, в свою очередь, подключается к внешнему порту УАТС, образуя «прозрачное» соединение со станцией. При подключении GSM шлюза «в разрыв» соединительной линии не требуется изменения настроек УАТС, т.к. правила маршрутизации вызовов программируются в GSM шлюзе, а также достигается экономия портов, что немаловажно при использовании шлюзов совместно с небольшими офисными УАТС.

Подключение к порту FXO УАТС

При подобном подключении SmartGate может использоваться в качестве резервной или дополнительной телефонной линии. В зависимости от программирования УАТС, вызов с GSM шлюза может поступать на устройство автоматической обработки вызовов (Автосекретарь) или оператора.

Подключение к абонентской линии (порт FXS) УАТС

При подключении SmartGate к абонентской линии, доступ к GSM шлюзу осуществляется следующим образом:

• абонент УАТС набирает короткий внутренний номер;
• слышит тональный сигнал ответа GSM шлюза;
• вызывает мобильного абонента.

Маршрутизация вызовов (по префиксам)
Все вызовы, поступающие из ТфОП, маршрутизируются согласно правилам, заданным в УАТС, а исходящие вызовы, совершаемые абонентами УАТС, маршрутизируются согласно правилам, запрограммированным в шлюзе: в зависимости от префикса набираемого номера городские вызовы направляются в ТфОП, мобильные в GSM сеть.

Перенаправление вызова (функция Follow Me)
Вызов переводится с внутреннего номера УАТС на мобильный телефон, в случае, если вызываемый абонент отсутствует на рабочем месте и не отвечает на звонок.



Взаимодействие с телефонным аппаратом или автоответчиком
К GSM шлюзу Ateus SmartGate можно подключать аналоговый телефонный аппарат или другое оконечное устройство (например, автоответчик).

Функция ограничения вызовов
При программировании задаются правила пользования GSM шлюзом:

• разрешение/запрет звонков на определенные сети (по префиксам);
• осуществление только исходящих вызовов;
• обработка только входящих вызовов;
• и т.п.

Функция автоматического вызова — «Baby Call»
Данная функция заключается в автоматическом вызове заранее запрограммированного телефонного номера. Вызов запрограммированного номера происходит после поднятия трубки телефонного аппарата, подключенного к SmartGate, по истечении времени ожидания набора номера.

Прием и передача SMS
Функция доступна при использовании специального программного обеспечения SMS-сервера, при помощи которого осуществляется прием и передача SMS. ПО SMS-сервера состоит из «Серверной» и «Клиентской» части. Каждый пользователь корпоративной сети LAN, у которого установлена «Клиентская» часть сервера, может отправлять и принимать сообщения на свой ПК.

Режим передачи данных GPRS
В шлюзе применяется GPRS Class 10, обеспечивающий максимальную скорость передачи данных на «идеальных линиях» 85600 бит/с. Фактическая скорость передачи будет изменяться в процессе соединения, т.к. она зависит от нагрузки на сеть и от качества сигнала.

Передача данных в режиме CSD
Обмен данными GSM шлюза в режиме CSD может происходить как с другим GSM шлюзом, так и с аналоговым модемом со скоростью 14400 бит/с.

Программирование с помощью ПК через последовательный интерфейс RS-232
Программирование осуществляется при помощи прилагаемого программного обеспечения, которое позволяет:

• просматривать и редактировать параметры настройки GSM шлюза
• обновлять версию микропрограммы GSM шлюза
• записывать текст для «тревожных SMS»

Передача факсимильных сообщений в режиме PC-Fax
Ateus SmartGate позволяет передавать факсимильные сообщения с ПК, для этого необходимо установить драйверы с прилагаемого CD диска и программу обработки факсимильных сообщений, например, WinFax.

Универсальный двоичный вход
Универсальный двоичный вход используется для подключения внешних устройств, например, датчиков сигнализации или пожарной безопасности. При срабатывании подключенных датчиков SmartGate посылает уведомление в виде SMS о срабатывании устройства на заранее запрограммированный номер.

Технические характеристики

• GSM 900/1800
• GSM модуль Siemens MC45/Siemens MC46
• Передача данных:
  • GPRS Class 10, 4+2 max. 85.6 kbps
  • CSD max. 14.4 kbps (передача данных, PC-Fax)
• Тип используемой SIM карты — plug-in 3V or 1.2V («small»);
• Тип коннектора антенны - SMA
• Мощность передачи до 2 Вт;
• Последовательный порт RS-232 для подключения к компьютеру;
• Питание от источника переменного тока (220 V, 50/60 Гц);
• Высококачественная защита по напряжению;
• Габаритные размеры устройства 170 × 130 × 45 мм;
