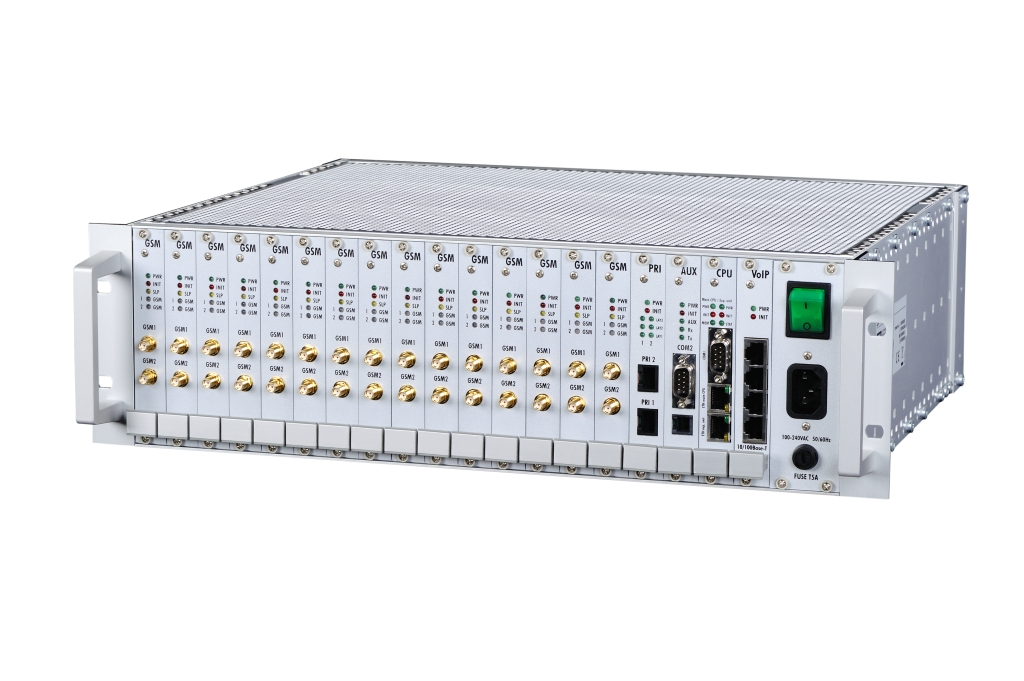

2N StarGate BU 48V - Базовый модуль системы 2N StarGate, питание 48В, DC

2N Ateus StarGate – это PRI-GSM шлюз, который позволяет организовать уникальные сервисы в корпоративной сети связи для средних и крупных компаний, использующих цифровые УАТС. В шасси устройства можно установить до 16 GSM карт, в каждой по два GSM модуля (то есть в шлюзе возможна организация 32 каналов, из которых два – резервные, а 30 – голосовые). Высокая стабильность работы гарантируется отсутствием ОС.

Каждый GSM канал нуждается в 4 SIM-картах (при вызове активна только одна). Работа SIM-карт программируется в зависимости от дня недели, времени суток или в произвольном порядке. Если необходимо заменить одну из SIM-карт, используют функцию «горячая замена» (не отключая питание устройства). Лишь одна шина соединяет все детали устройства. Благодаря этому можно обнаруживать, блокировать и заменять узлы системы (при необходимости).

2N Ateus StarGate, в зависимости от числа GSM модулей, может комплектоваться антенными сумматорами (внешними), благодаря которым сигнал передается с большим усилением.

Функции GSM шлюза 2N Ateus StarGate

• - Отсутствие ОС обеспечивает быстрое начало работы.
• - Путем добавления GSM карт происходит увеличение числа беспроводных каналов в шлюзе (от одной до шестнадцати).
• - Благодаря тому, что промежутки времени между запросами на соединение (из сети ISDN в сеть GSM) очень короткие,  шлюз 2N Ateus StarGate обладает высокой пропускной способностью.
• - Два ISDN порта позволяет шлюзу подключаться между телефонной сетью общего использования и офисной станцией (DialThru). В таком случае вызовы из города попадают беспрепятственно на станцию, а вызовы со станции вобязательном порядке проверяются маршрутизатором и затем перенаправляются (на GSM каналы или в сеть ТфОП). При этом происходит экономия PRI портов.
• - Least Cost Routing – маршрутизация вызова проходит по наиболее дешевому маршруту.
• - CallBack – вызов быстрого обратного вызова.
• - SMS-сервер позволяет организовать корпоративный SMS — сервер, что открывает возможность для обмена короткими сообщениями.
• - Режим «Закрытое окно».
• - Автоматическое отключение неиспользуемых GSM-модулей для снижения нагрузки на сеть оператора.
• - Настройки, управление и мониторинг системы может проходить как локально, так и удаленно благодаря специализированного программного обеспечения.
• - Постоянная диагностика ошибок и уведомления о них.
• - Посредством ПО администратора проводиться полный контроль над входящими и исходящими вызовами.
• - Система CDR формирует подробную информацию о вызовах в один файл.
• - Процесс настройки устройства делится на две части: 1)программирование и тестирование GSM каналов (без каналов ISDN), 2) настройка PRI соединения. Благодаря такой системе настройка стала удобнее и не отнимает много времени.

Характеристики GSM шлюза 2N Ateus StarGate

GSM/UMTS интерфейс

• GSM модули:
• Wavecom Q55 (два модуля в GSM карте)
• Cinterion MC55i (два модуля в GSM карте)
• Sierra Wireless MC879xV (два модуля в UMTS карте)
• Рабочая частота:
• GSM 900/1800/1900 МГц
• UMTS 900/1900/2100 МГц
• Количество голосовых каналов в системе: от двух до тридцати (плюс два резервных)
• Мощность передатчика:
• Class 4 (2Вт) при использовании E-GSM 900 МГц
• Class 1 (1Вт) при применении GSM 1800 МГц
• Чувствительность: - 105дБм
• Тип SIM карты: 3V small

Антенны, кабели

• Всенаправленная антенна на магнитной основе, 5 дБ с кабелем длиной 5м, N(m) коннектор (подключение к сумматору)
• Всенаправленная антенна на магнитной основе, 2,5 дБ с кабелем длиной 5м, SMA(m) коннектор (подключение к GSM карте)
• направленная (уличная) антенна YAGI, 13 дБ, N(m) коннектор (подключение к сумматору)
• кабель для подключения направленной антенны YAGI к сумматору, от 10 до 40 м, коннекторы 2xN(m)

Сумматоры

• внешний антенный сумматор 32/2, коннекторы SMA(f)x32 и N(f)x2
• внешний антенный сумматор 32/4, коннекторы SMA(f)x32 и N(f)x2

Интерфейс PRI ISDN

• сигнализация EDSS1 (протокол Q.931)
• Разъемы функциональных карт основного блока системы
• карта CPU - Ethernet port 100Base-T, LAN; AT интерфейс, один разъем RS232
• карта AUX - AT интерфейс , 1xRS232; порт подключения тестовой трубки, разъем RJ 11
• карта PRI — порты 1xNT и 1xTE, два разъема RJ45

Индикация

• светодиодная на функциональных картах
• светодиодная на GSM картах

Питание

• 100-240 B AC или 36-70 B DC
• максимум 230 В А

Диапазон рабочих температур: 0° - 40° C

Относительная влажность: 10%-95% (без конденсата)

Размеры основного блока: 482мм x 133мм x 360 мм

Масса в полной конфигурации 9,8 килограмма
