Модуль CPU для 2N StarGate и BlueTower (5070506EQ)

Модуль CPU для 2N StarGate и BlueTower (5070506EQ)

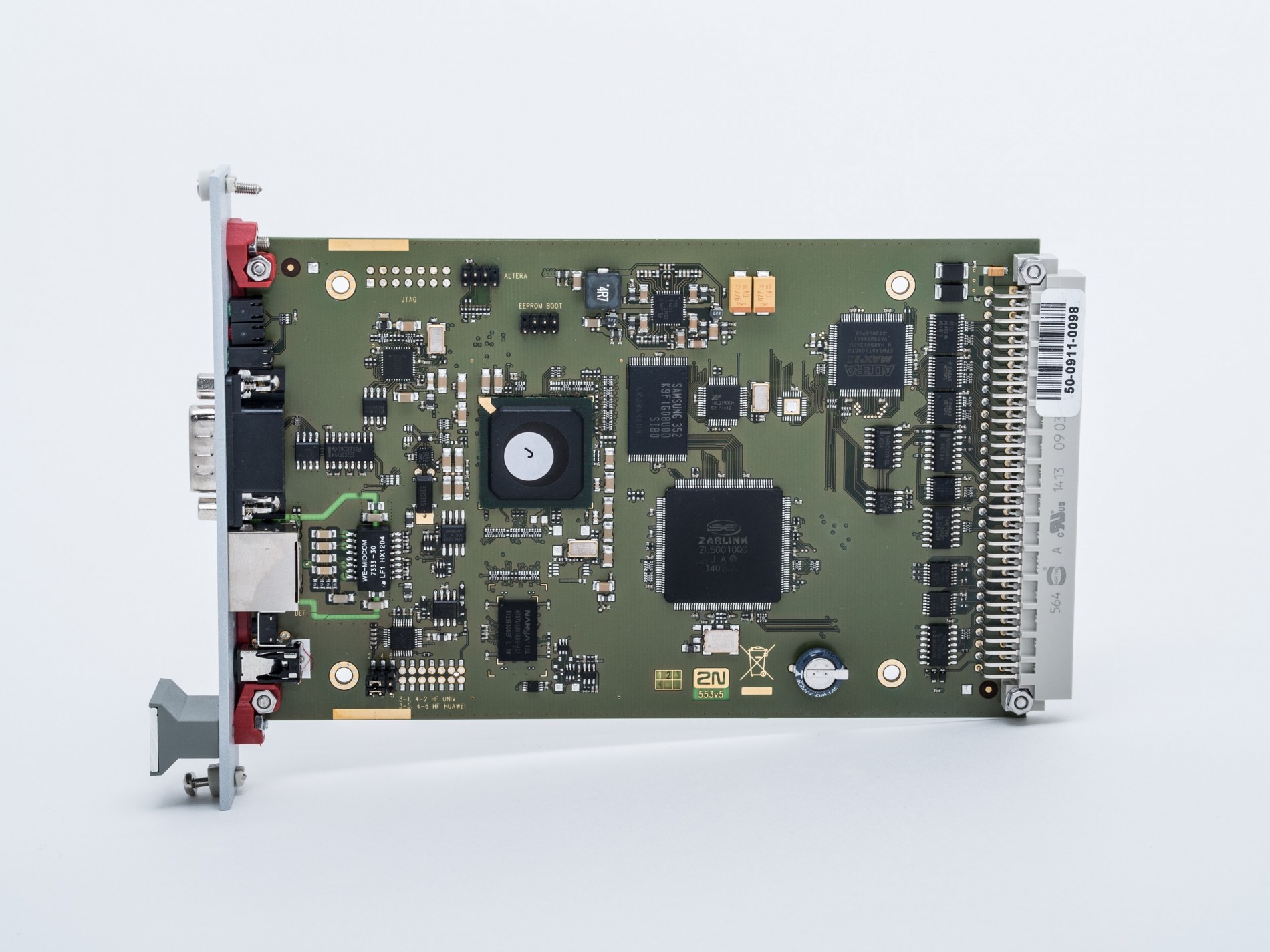

Процессорная плата 2N StarGate 2N-CPU-Card 5070506EQ является сменным компонентом и устанавливается на шасси GSM-VoIP-шлюз 2N StarGate. Процессорная плата может поставляться как в составе шасси, так и быть приобретена отдельно (для ЗИП).

Процессорная плата управляет работой шассийного шлюза и является необходимым постоянным элементом в составе шлюза. Конфигурация системы сохраняется на флэш-памяти процессорной платы. Через консольный COM-порт и Ethernet порт плата подключается к терминалу администратора.

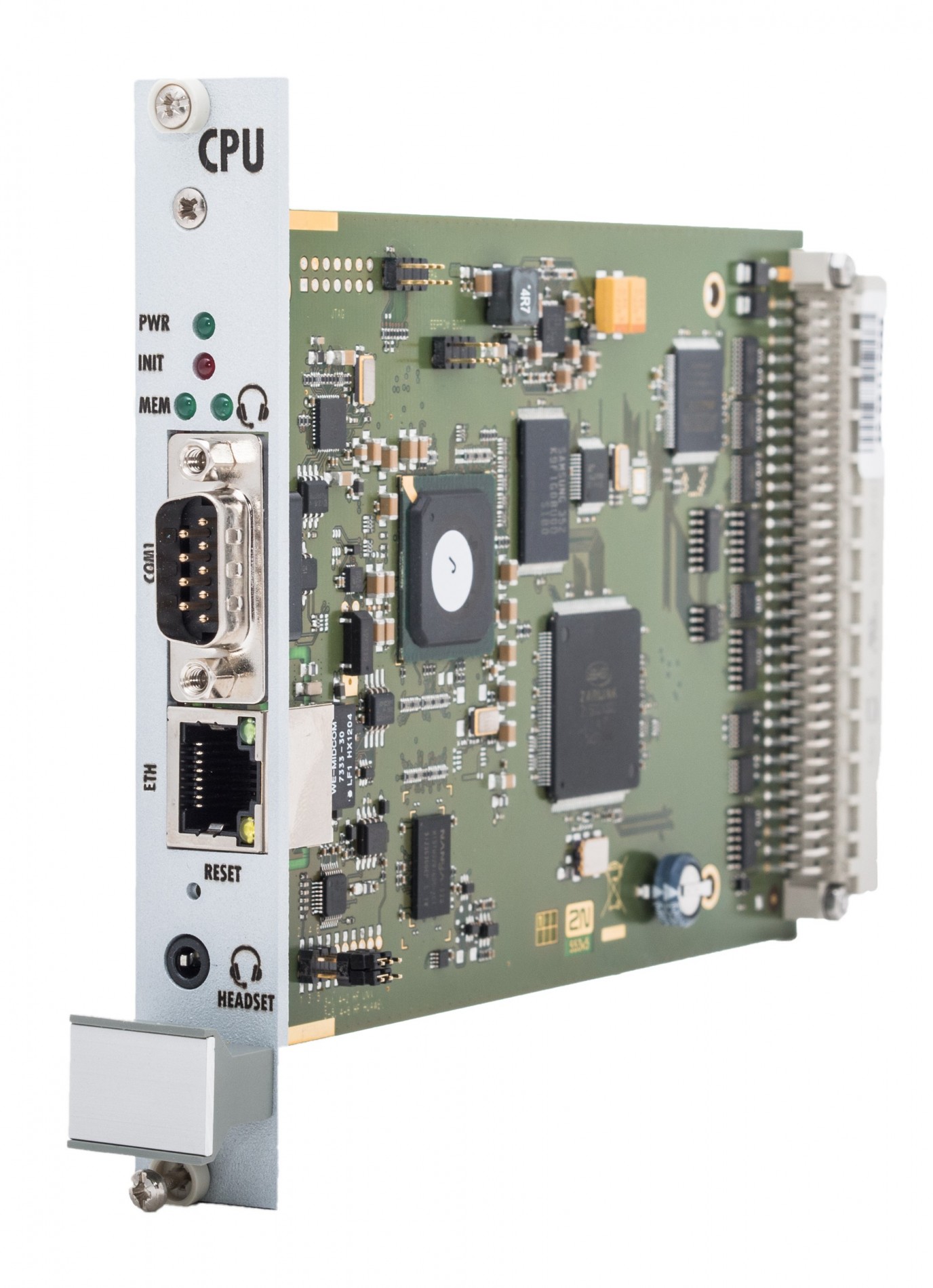

Размер платы размером 160х100 мм. На передней панели расположены простой последовательный интерфейс COM1, разъем Ethernet (100Base-T) и 5 ​​светодиодных индикаторов состояния платы:

• PWR - указывает питание платы; Светодиод горит зеленым, если шлюз включен и не показывает никаких сбоев.
• INIT - указывает на инициализацию или неисправность платы. Указывает CDR-память (не светится = пустая; мигает 1:1 = 50% полной памяти, светится = 100% полная память).

Интерфейс COM1 используется управления, а также для подключения к серверу SMS (ПК наблюдения). Он обеспечивает локальный мониторинг, настройку, отслеживание и обновление прошивки.

• Скорость передачи: 57,6 кбит / с
• Формат бит: начало, 8 бит, останов (без контроля четности)
• Сигналы: RXD, TXD, RTS, CTS, GND
