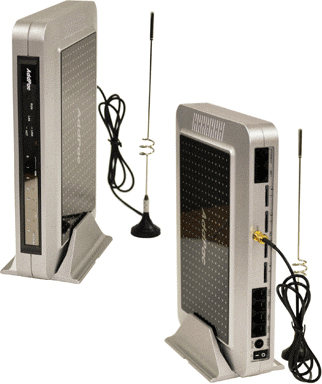

AddPac AP-GS1004A - VoIP-GSM шлюз, 4 GSM канала

AddPac AP-GS1004A - VoIP-GSM шлюз, 4 GSM канала

AddPac AP-GS1004 - это межсетевой VoIP (SIP) - GSM терминал, ориентированный на использование малыми и средними компаниями для передачи голосового трафика между аналоговыми линиями, каналами IP телефонии и GSM сетями. Об этом говорят его функциональные возможности: функция CallBack и автоматический вызов номера BabyCall, черные/белые списки, SMS-сервер, подробная статистика звонков (CDR), мощная система маршрутизации LCR, а также удобные средства администрирования. Удобны для малого бизнеса возможности подключения как по выделенной линии, так и с помощью ADSL/кабельного модема; а также работа шлюзов в сетях с динамическим/статическим распределением IP-адресов.

GSM шлюзы серии AddPac AP-GS1004 доступны в трех версиях - это модели AP-GS1004A, AP-GS1004B (четыре порта FXS) и AP-GS1004C (четыре порта FXO). Указанные порты предназначены для дополнительного подключения телефонов либо подключения к аналоговым телефонным линиям. В беспроводные сети во всех моделях серии AP-GS1004 трафик передается с помощью четырех GSM модулей (т.е. возможна организация четырех одновременных GSM вызовов).

Для работы в IP-сетях в шлюзах AddPac AP-GS1004 имеются два порта 10/100 Мбит/с Fast Ethernet. Среди поддерживаемых VoIP (SIP) GSM шлюзом AP-GS1004 разнообразных сетевых функций реализована: IP-маршрутизация, прозрачный мост (Transparent Bridging), трансляция сетевых адресов (NAT) и портов (PAT), сетевое управление согласно протоколу SNMP v2, командная строка в стиле Cisco, а также web-интерфейс и др.

Основные функции AddPac AP-GS1004

• Четыре GSM канала — через шлюз могут быть установлены четыре одновременных GSM вызова
• Поддержка протоколов H.323, SIP и MGCP - одновременная, без дополнительного апгрейда ПО
• Межсетевой VoIP GSM шлюз — за счет одновременного подключения шлюза к каналам VoIP-телефонии, аналоговым линиям и GSM сетям трафик между подключенными линиями можно передавать в любых направлениях: аналог ? GSM; VoIP ? GSM; VoIP ? GSM ? аналог; VoIP ? аналог.
• Функция автоматического вызова номера BabyCall позволяет рационализировать процедуру вызова телефонного номера, который набирается чаще всего
• Черные и белые списки – эта функция реализует задание ограничений на использование линий связи для конкретных номеров, установление лимитов и ограничений, добавление сервисов для групп абонентов/привилегированных пользователей
• Функции GSM CallBack и Web Callback
• Маршрутизация по наименьшей стоимости (Least Cost Routing, LCR) —возможность автоматически выбирать самый дешевый путь совершения исходящего звонка системе дает интеллектуальная система маршрутизации вызовов.
• SMS сервер — шлюзу доступен обмен SMS сообщениями благодаря встроенному web интерфейсу. Поддерживается прием/отправка сообщений на английском, русском, корейском и испанском языках.
• USSD (Unstructured Supplementary Service Data) запросы — шлюз способен высылать по запросу данные о текущем состоянии баланса лицевого счета при использовании pre-paid тарифов на установленных SIM картах (в случае поддержки подобного сервиса GSM оператором).
• Высокопроизводительный VoIP шлюз для организации связи по сетям передачи данных
• Факсимильная передача данных – согласно стандарту передачи факсов в реальном времени через IP сети T.38 G3 FAX
• Удаленный апгрейд ПО с использованием протоколов FTP/TFTP
• Дистанционное управление на основе web
• Операционная система APOS обеспечивает функциональность, масштабируемость и стабильности работы с поддержкой контроля QoS
• Поддержка протокола PPPoE (Point to Point Protocol over Ethernet)
• Поддержка статической маршрутизации и маршрутизации согласно рекомендации IEEE 802.1Q
• Расширенные возможности контроля QoS для голосового трафика
• Поддержка списков доступа (IP Access-List)
• Поддержка SNMP v2 для управления оборудованием и его контроля
• Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP
• Сетевое управление: SNMP агент (MIB v2); протокол Telnet; web управление на базе HTTP сервера.

Применение AddPac AP-GS1004

Наиболее популярные применения VoIP-GSM шлюзов AddPac AP-GS1004.

Модернизация устаревшей КСС

Подключение такого шлюза к имеющейся корпоративной системе связи (КСС) – путь к появлению в системе новых сервисов и функций. К примеру, это может быть межсетевой шлюз, направляющий вызовы в соответствии с таблицами маршрутизации в беспроводные GSM сети либо по аналоговым/VoIP-каналам.

Местная связь корпоративной сети связи с абонентами GSM и ТфОП

На рисунке представлен элемент КСС на базе VoIP технологий, в которой используются IP телефоны. К городской телефонной сети подключить подобную IP КСС совсем несложно именно с помощью VoIP GSM терминала.

При этом все звонки с IP телефонов, поступающие на городские/мобильные телефоны, будут перенаправляться через VoIP-GSM автоматически. В свою очередь, клиенты из города смогут через тот же шлюз звонить на телефоны КСС.

Междугородная связь VoIP КСС с GSM абонентами

Использование VoIP GSM шлюза для междугородней связи весьма эффективно. Такой шлюз при необходимости можно установить в другом городе, с которым существует поток коммуникаций. Например, сотрудник приезжает в город Б, где планируется открытие представительства. В гостинице он подключает к Интернету установленный VoIP-GSM шлюз. SIM карты местного мобильного оператора инсталлируются как в мобильный телефон сотрудника, так и в шлюз. Теперь сотрудник доступен из КСС, как если бы он не покидал свой офис вообще.

Междугородная связь абонентов GSM c абонентами ТфОП

Другой вариант применения VoIP-GSM шлюзов основан на такой же схеме включения, как и в предыдущем случае (см. рисунок ниже). Только здесь командированный сотрудник (город Б) с помощью шлюза обретает возможность осуществления дешевых звонков в любые страны/города через альтернативных операторов IP телефонии.

Связь абонентов GSM c мобильными абонентами VoIP

Рост доступности Интернета и разнообразных программ IP телефонии обусловил их использование и во время командировок. На следующем рисунке представлена ситуация, когда сотрудник в отъезде пользуется ноутбуком с телефонной гарнитурой и софтфоном (например, Skype) для контактов с коллегами в городах А и Б.

Естественно, для подобной организации связи в городах, куда пойдут звонки, нужно установить GSM VoIP шлюзы. Но если в городах А и Б филиалы компании уже имеются, установка таких шлюзов будет экономически вполне обоснованной (затраты на связь у всех сотрудников в отъезде сводятся на нет).

Корпоративный SMS сервер

Корпоративный SMS сервер – совокупность аппаратной (GSM шлюза) и программной частей (специального ПО) – позволяет одним щелчком мыши отправлять SMS сообщения целой группе абонентов. Такая рассылка сообщений осуществима с помощью инсталлированной в ПК программы либо реализованного в шлюзе web-интерфейса. С помощью SMS сервера сотрудников можно оповещать об аварийных ситуациях и просто о собраниях, совещаниях и т.п. Наконец, SMS сообщения могут сигнализировать о готовности какого-либо товара к отгрузке, автомобиля в автосервисе, наличии места в ресторане и пр.

Технические характеристики AddPac AP-GS1004

GSM интерфейс

• GSM модуль: 4 х Telit
• Количество голосовых каналов: четыре (соответственно четырем GSM модулям)
• Рабочая частота: GSM 900/1800/1900 МГц
• Мощность передатчика: Class 4 (2Вт) при использовании стандарта E-GSM 900 МГц; Class 1 (1Вт) при применении GSM 1800 МГц
• Чувствительность: - 105дБм
• Тип SIM карты: 3V small

VoIP-протоколы

• Поддержка протокола SIP (рекомендация IETF RFC3261 (или RFC2543)
• Поддержка VoIP –протоколов H.323, SIP и MGCP - одновременная
• Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности в соответствии с рекомендацией ITU-T H.235

Аудио-сервисы

• Возможности голосовой обработки: VAD, DTMF, CNG, G.168, T.38 G3 FAX
• Алгоритмы сжатия голосового трафика: g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a)
• Совместимость с ITU-T H.323 Gateway, Gatekeeper
• Расширенные возможности контроля QoS сервиса для голосового трафика

Антенна

• Внешняя всенаправленная антенна на магнитной основе с кабелем длиной 3м, усиление: 1,5 дБ; разъем SMA (m) типа
• Сумматор: интегрированный 4/1

Интерфейсы и разъемы

• Четыре FXS (разъем RJ11) для модели AP-GS1004B
• Четыре FXO (разъем) для модели AP-GS1004C
• Два 10/100 (RJ45) Мбит/с Fast Ethernet
• Консольный порт RS232C (разъем RJ45)
• Разъем подключения антенны: один SMA (f) типа
• Разъем подключения адаптера питания

Индикация

• Светодиодная - регистрация в сети оператора и мощность сигнала, статус устройства, электропитание

Питание

• Внешний источник питания 110~220В АС , 50/60 Гц, 5В, 5A

Диапазон рабочих температур: 5° - 50° C

Относительная влажность: 10%-85% (без конденсата)

Размеры (Д x Ш x В): 165мм ? 44?мм ? 265 мм

Масса: 470 граммов
