Agat CU 7210LN - Интерфейсный модуль

Производитель: Агат
Артикул: CU 7210LN
Код товара: 122189

Категории товара:

Описание

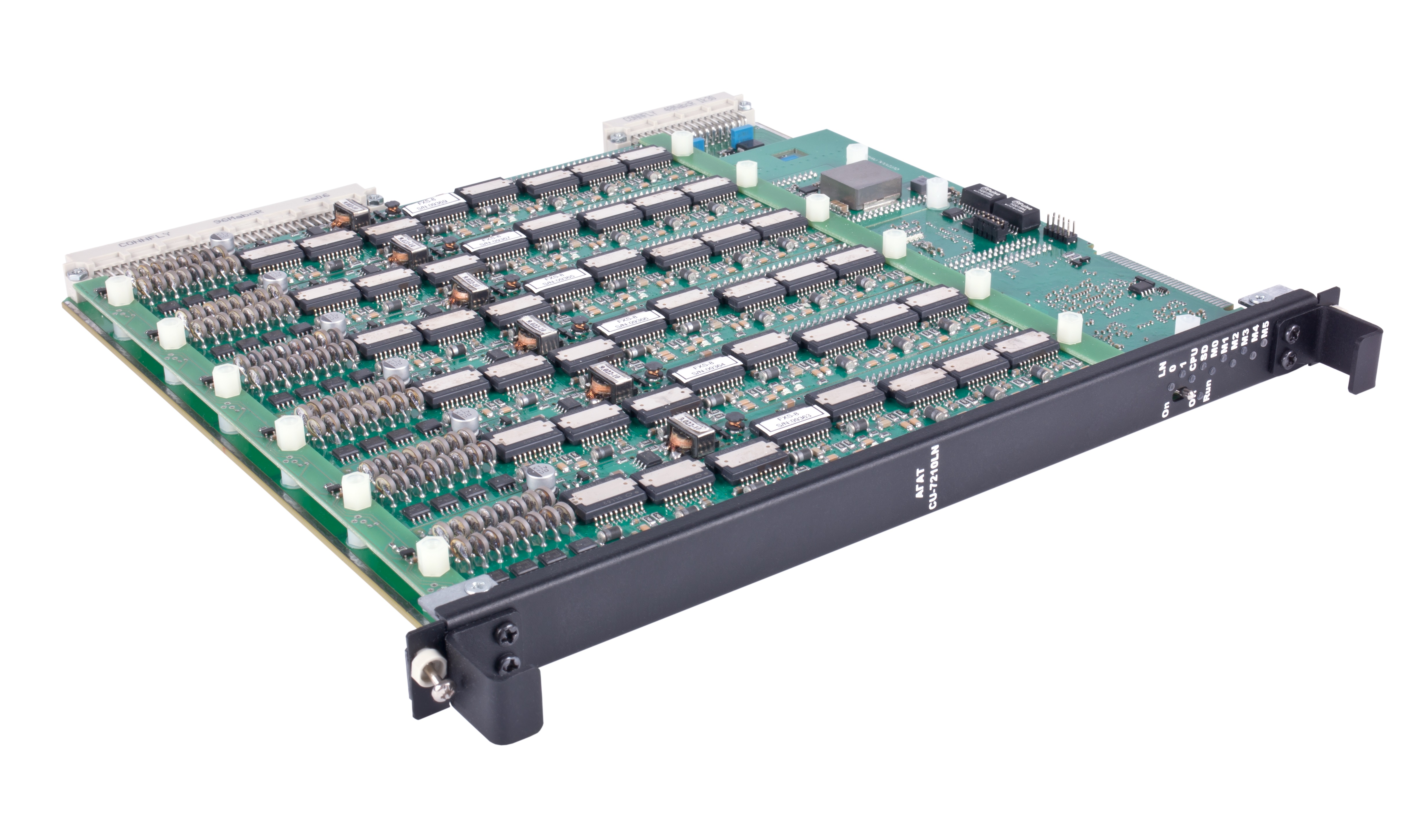

Agat CU 7210LN - Интерфейсный модуль

Интерфейсный модуль АГАТ CU 7210LN предоставляет интерфейсы для подключения линий связи (аналоговых и цифровых телефонных линий) в стандартные разъемы. Тип предоставляемых модулем интерфейсов (FXO, FXS, Е1) .

В шасси Агат CU 7210 может быть установлено от 0 до 16

Назначение:

На интерфейсные модули CU7210LN, в зависимости от комплектации АТС, могут быть установлено от одного до шести мезонинов одного или различных типов.
Мезонин (мезонинная плата) – это плата компьютерной телефонии, предоставляющая интерфейс для подключения телефонных линий.

Возможна горячая замена интерфейсного модуля в ходе работы АТС, без ее выключения или прерывания работы с другими интерфейсными модулями того же блока.

Мезонины:

Мезонин Е1-1	Мезонины для подключения цифровых потоков Е1 (ISDN PRI) городских АТС или других АТС, соответственно. Устанавливается 1 мезонин на 1 модуль CU7210LN.
Мезонины FXS-4 и FXS-8	4-х и 8-ми канальные мезонины для подключения аналоговых абонентских линий (телефонных аппаратов), соответственно. До 6 мезонинов на 1 модуль CU7210LN.
Мезонины FXOM-4 и FXOM-8	4-х и 8-ми канальные мезонины для подключения аналоговых телефонных линий городских АТС (или других УПАТС), соответственно. До 6 мезонинов на 1 модуль CU7210LN.
Мезонин DPN-4	4-х канальные мезонины для подключения цифровых системных телефонов Panasonic KX-DT521RU, KX-DT543RU, KX-DT546RU До 6 мезонинов на 1 модуль CU7210LN.

Технически характеристики АГАТ CU 7210LN

Параметры интерфейса FXS
Линейное напряжение	30В
Линейный ток	25мА
Амплитуда вызывного сигнала	65В
Сопротивление абонентского шлейфа	до 800 Ом
Порог опознавания снятия трубки	6-8 мА (нет звонка) / 25-30 мА (в линии посылка вызова
Параметры интерфейса FXOM
Модуль входного электрического сопротивления в режиме разговора	600 Ом
Модуль входного электрического сопротивления в режиме ожидания вызова при f=1000Гц, U=1,5В.	не менее 10 кОм
Сопротивление по постоянному току в режиме поднятой трубки	250-300 Ом
Детектирование вызывного сигнала	от 40 до 130В, от 15 до 68 Гц
Напряжение гальванической изоляции	не менее 1000В
Параметры интерфейса Е1
Импеданс линии	75 Ом, 100 Ом, 120 Ом
Электрические характеристики	Соответствуют рекомендации ITU-T G.703
Физический протокол	AMI, HDB3
Сигнализация	EDSS1
Проверка контрольной суммы (RC4)	Нет / Да
Параметры интерфейса DPN
Физический протокол	AMI ping-pong
Линейное напряжение	40В
Линейный ток	50мА
Скорость передачи цифрового сигнала	512 Кбит/Сек
Ток срабатывания защиты	90мА
Максимальная длина линии	1 КМ
Волновое сопротивление	100 Ом
Амплитуда цифрового сигнала в линии	4 Вольта
