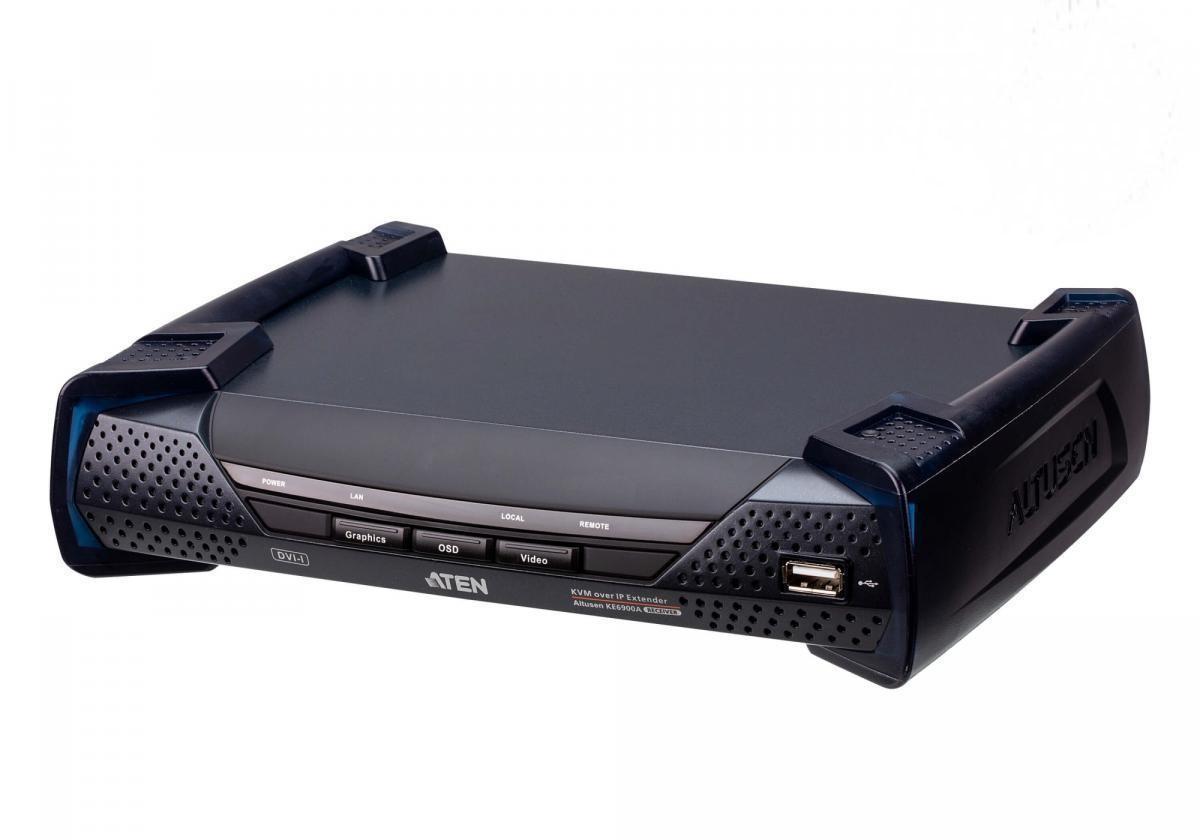

Aten KE6900AR-AX-G - DVI-I, VGA KVM-удлинитель с доступом по IP (Приемник)

KVM-удлинитель Aten KE6900A поверх протокола IP состоит из высокопроизводительного IP-передатчика (KE6900AT), который подключается к компьютеру и приемника (KE6900AR), обеспечивающего консольный доступ из отдельного расположения. Он предоставляет доступ с удаленной USB-консоли (включающей USB-клавиатуру, мышь и DVI-монитор) к компьютерной системе через интрасеть и позволяет пользователям расположить компьютеры в безопасной среде с контролируемой температурой, изолированной от рабочей среды пользователя.

KVM-удлинитель KE6900A поддерживает по одному DVI-дисплею на каждом конце с разрешением изображения до 1920 x 1200 при 60 Гц, при минимальной задержке и передаче видеосигнала без потерь.

KVM-удлинитель KE6900A поддерживает подключения по порту RJ-45 или через модуль в слоте SFP. Передатчик и приемник могут быть подключены либо напрямую друг к другу, либо через высокоскоростную локальную сеть. Для подключения через слот SFP, KVM-удлинитель дополняется 1 Гбит/с оптоволоконным SFP-модулем*, позволяя устанавливать соединения по оптоволоконной сети и увеличивая расстояние передачи до 10 км. Также для резервирования питания и обеспечения надежной работы в KE6900A имеется возможность подключения двух источников.

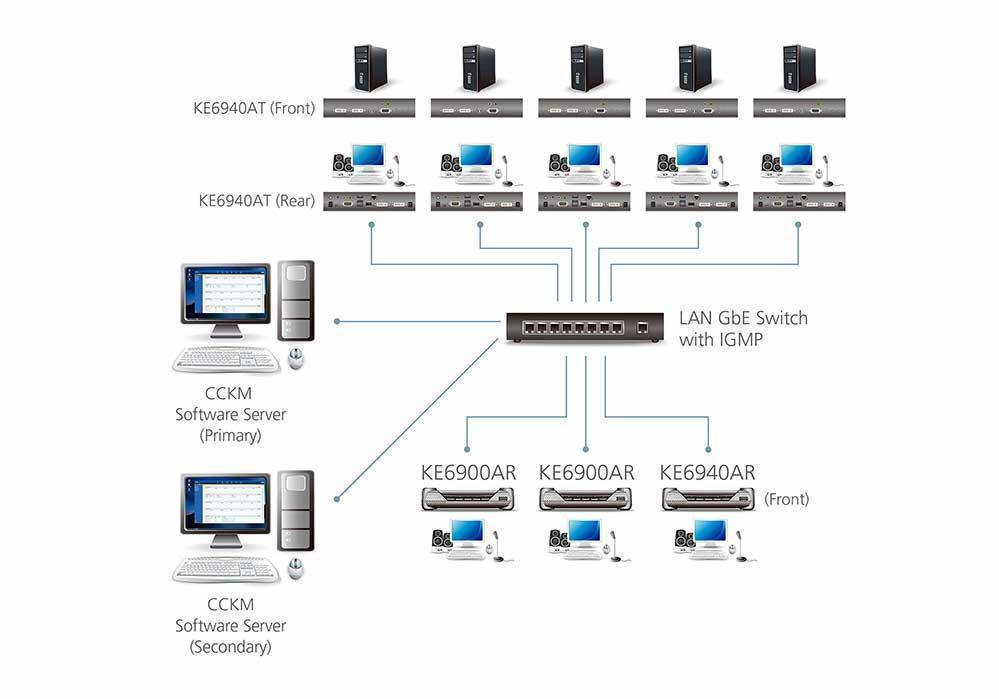

Являясь матричным решением на основе IP-подключения, KE6900A может использоваться в качестве удлинителя работающего в режимах «точка-точка» / «точка-многоточка» / «многоточка-точка», или интегрироваться в матричную KVM-систему с доступом по IP (режим «многоточка-многоточка») в сочетании с программным обеспечением для управления KE Matrix Management Software (CCKM), обеспечивающим наиболее гибкое применение в различных рабочих средах.

При интеграции KVM-удлинителя KE6900A с программным обеспечением KE Matrix Management Software, ИТ-администраторы могут воспользоваться расширенными функциями, такими как: автоматическое обнаружение всех устройств модели KE6900A в одной подсети для быстрой установки или настройки, аутентификация и авторизация по имени пользователя/паролю, а также возможность определения различных типов соединений, которые могут быть подключены и совместно использоваться. Для дополнительной защиты передаваемых данных поддерживается AES-шифрование, в то время как RADIUS, LDAP, AD или удаленная аутентификация пользователя обеспечивает дополнительный уровень безопасности соединения. Благодаря наличию экранного меню (OSD), поддержке RS-232 и Auto MDIX, KVM-удлинитель KE6900A является наиболее экономичным и удобным решением для полностью цифрового расширения из любой точки внутренней сети.

* SFP-модуль (2A-136G / 2A-137G) продается отдельно.

Характеристики ATEN KE6900AR

Расширенные функции

• Приложение ATEN Matrix Link– позволяет мгновенно соединять передатчики и приемники, а также в реальном времени выполнять переключение портов и профилей на iPad
• Поддержка функции быстрого переключения – переключение между различными разрешениями изображения удаленного (передающего) устройства на дисплее локального (принимающего) устройства в течение 0,3 секунды
• Поддержка функции Boundless Switching (бесконтактного переключения) – позволяет для переключения между различными приемниками просто перемещать курсор мыши через границу экрана
• “Поддержка функций “Push” и “Pull” – позволяет мгновенно предоставить в совместное использование содержимое одному (или от одного) принимающего устройства или видеостены одним щелчком мыши
• Поддержка видеостен – возможность создания нескольких видеостен конфигурации 12 x 12 (максимум 144 дисплея) в каждом макете
• Гибкость подключений – позволяет использовать несколько удлинителей и создавать матричные соединения для применений с группами из нескольких дисплеев и видеостенами
• Предварительный просмотр на экране (режим Panel Array™) – позволяет пользователям просматривать на одном экране изображение с 36 дисплеев
• Функция расширенного планирования - повышает эффективность и экономит затраты, позволяя устанавливать  соединения на основе времени и даты
• Поддержка функции Virtual Transmitter (виртуального передатчика) - для независимой потоковой передачи видео, аудио, USB и последовательных сигналов от разных источников (Tx)
• Поддержка внутренней и внешней аутентификации – внешняя аутентификация поддерживает LDAP, Active Directory, RADIUS и TACACS+
• Расширенные настройки авторизации пользователя – администраторы могут установить четыре режима доступа разрешений на передающих устройствах (Tx), как для совместной работы, так и во избежание пересечений между пользователями
• Поддержка группирования до 4 устройств серии KE для возможности использования с множеством дисплеев
• Настраиваемые пользовательские и групповые разрешения для доступа и управления устройствами серии KE

Контроль доступа к принимающему устройству (Rx) - пользователи локальной консоли (Tx) могут включить/отключить доступ к Rx-устройству, просто нажав кнопку управления доступом2

Примечание:

1. Указанные расширенные функции поддерживаются при управлении устройствами серии KE с помощью программного обеспечения KE Matrix Management Software (CCKM).
2. Кнопка управления доступом к KVM по IP-соединению (2XRT-0015G) продается отдельно. Для получения информации о продукте, пожалуйста, обратитесь к дилеру компании ATEN.

Оборудование

• Поддержка отказоустойчивости питания/сети - два разъема постоянного тока для резервирования питания и 1 разъем RJ45 и 1 оптоволоконный порт SFP для переключения при сбое сети для обеспечения постоянной доступности в критически важных применениях
• Поддержка оптоволоконных модулей SFP 1 Гбит/с с расстоянием передачи до 10 км. ***
• Специализированный процессор обеспечивает передачу изображения без потерь и с низкой задержкой при разрешении до 1920 х 1200 @ 60 Гц
• Поддержка цифрового (DVI) или аналогового (VGA) видеовывода ****
• Поддержка звука - поддерживает стереодинамики и стереомикрофон
• Высокая скорость функции поддержки виртуальных носителей (Virtual Media)
• Поддержка Auto-MDIX - автоматическое определение типа кабельного соединения
• Встроенная защита от электростатического разряда 8кВ/15кВ и защита от перенапряжения 2кВ
• Конструкция с отсутствием вентилятора, позволяющая устройству бесшумно работать и быть энергоэффективным
• Возможность монтажа в стойку - варианты монтажных комплектов:
  • 2X-021G сдвоенный монтажный комплект
  • 2X-031G одиночный монтажный комплект
• В комплекте адаптер питания промышленного класса - поддерживает рабочую температуру от 0 ° C до 50 ° C, обеспечивая применимость и долговечность в суровых окружающих условиях
  ***SFP-модуль 2A-136G / 2A-137G) продается отдельно. Для получения информации о продукте, пожалуйста, обратитесь к дилеру компании ATEN.
  ****Для преобразования сигнала DVI в VGA требуется преобразователь DVI-I в VGA.

Управление

• Программное обеспечение для централизованного управления устройствами серии KE – Matrix Manager (CCKM) позволяет пользователям без труда администрировать все устройства серии KE, используя интуитивно понятный графический веб-интерфейс
• Поддержка работы с двумя консолями – позволяет управлять Вашей системой с консоли, оснащенной клавиатурой, монитором и мышью, подключенной, как к передатчику, так и к приемнику
• Экранное меню (OSD) на приемном устройстве позволяет настроить оба устройства (передатчик/приемник)
• Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
• Поддержка интерфейса командной строки (CLI) – администраторы, выполняя команды, могут управлять всеми КЕ-устройствами через соединения по RS-232 или Telnet
• Поддержка последовательных портов RS-232 – позволяет подключаться к последовательному терминалу для работы с текстовым меню, интерфейсом командной строки или с последовательными устройствами, такими как сенсорные экраны и сканеры штрих-кодов
• Поддержка команд с «горячих клавиш»
• Мигание светодиодом и подача звукового сигнала помогают найти и идентифицировать устройства
• Возможность настройки уровня сжатия видео – позволяет пользователям увеличивать/уменьшать качество видео в соответствии с соответствующей пропускной способностью сети
• Совместимость со всеми устройствами серии KE

Средства безопасности

• Наличие выделенного LAN-порта для прямого подключения устройств серии KE - возможна изоляция от корпоративной сети
• Безопасная передача данных – поддержка 128-битного AES-шифрования для защиты всех данных перед их передачей по сети и дешифрования данных на приемном устройстве
• Поддержка протокола TLS, являющегося промышленным стандартом

Функция поддержки виртуальных носителей (Virtual Media)

• Функция поддержки виртуальных носителей позволяет повысить производительность при работе с данными, идеально подходя для передачи файлов, установки исправлений для операционной системы, программного обеспечения и диагностического тестирования
• Поддержка DVD/CD приводов USB 2.0, запоминающих USB-устройств, жестких дисков и образов ISO
• Поддержка считывателя смарт-карт и карт общего доступа (CAC)

Спецификация ATEN KE6900AR-AX-G

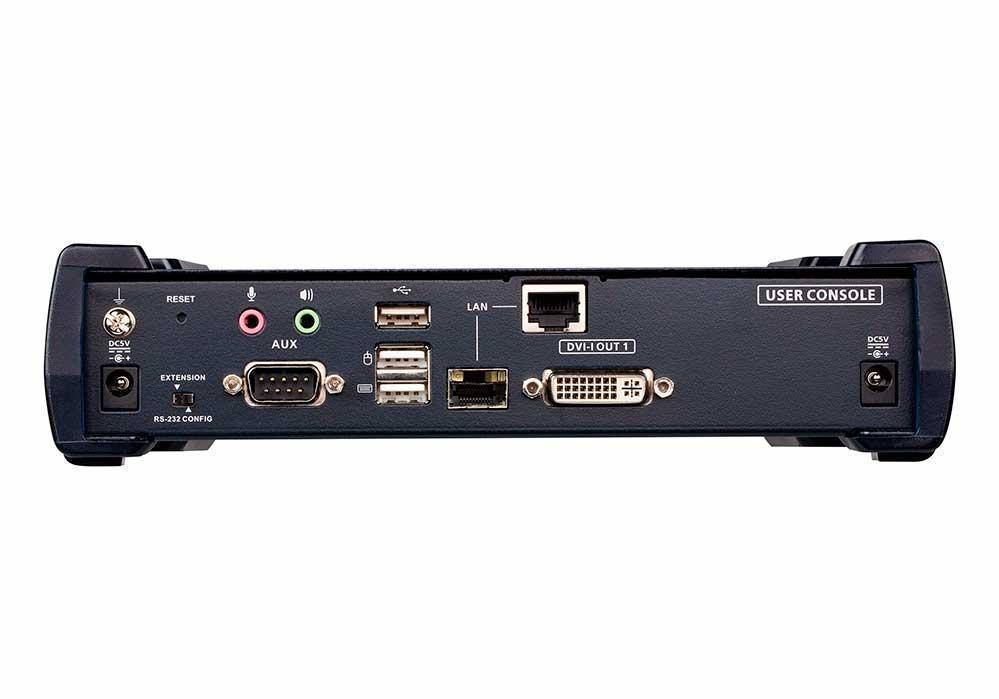

Разъемы
Порты консоли	2 x гнезда USB тип A (белого цвета) 1 x гнездо DVI-I (белого цвета) 1 x миниатюрное гнездо стерео (зеленого цвета) 1 x миниатюрное гнездо стерео (розового цвета) 1 x разъем DB-9 (черного цвета)
KVM порты	Нет
Питание	2 x разъема для подключения питания постоянного тока (черного цвета)
Порты LAN	1 x гнездо RJ-45 (черного цвета) 1 x слот SFP
USB порт	2 x гнезда USB тип A (белого цвета)
Переключатели
Экранное меню	1 x кнопка
Видео	1 x кнопка
Графические средства	1 x кнопка
Сброс параметров	1 x полу-утопленная кнопка
Выбор режима	1 x ползунковый переключатель (режимы: Extension, RS-232 Config)
Светодиодные индикаторы
10/100/1000 Мбит/с	1 (10: оранжевого / 100: оранжевого и зеленого / 1000: зеленого цвета)
Питание	1 (синего цвета)
Локальный	1 (зеленого цвета)
Дистанционный	1 (зеленого цвета)
Эмуляция
Клавиатура/ Мышь	USB
Энергопотребление	DC5V:6.35W:55BTU
Разрешение видеосигнала	до 1920 x 1200 при 60 Гц
Температура и влажность
Рабочая температура	0–50°C
Температура хранения	-20–60°C
Влажность	0–95% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	1.30 kg ( 2.86 lb )
Размеры (Д х Ш х В)	22.75 x 17.16 x 5.48 cm (8.96 x 6.76 x 2.16 in.)
Примечание	Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).

Комплектация

• 1x KE6900AR DVI-I KVM-удлинитель с доступом по IP и поддержкой одного дисплея (приемник)
• 1x адаптер питания и кабель питания
• 1x руководство пользователя
