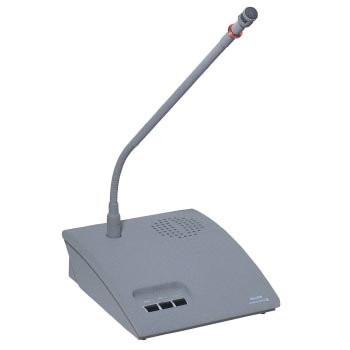

Beyerdynamic MCS 523 - Микрофонный пульт председателя

Beyerdynamic MCS 523 - Микрофонный пульт председателя

Германская компания Beyerdynamic выпускает конференц-системы, являющиеся оптимальным выбором между дорогостоящими многофункциональными цифровыми и недорогими аналоговыми системами.

Дизайн систем Beyerdinamic выполнен в современном классическом стиле и легко вписывается в интерьер практически любых конференц-залов. Beyerdynamic предлагает два типа конференц-систем: беспроводную систему MCW (Microphone Wireless Conference System) и конференц-систему с цифровым управлением MCS (Microphone Conference System).

Особенности микрофонного пульта председателя Beyerdynamic MCS 523

• Микрофонный пульт председателя.
• Конденсаторный микрофон на "гусиной шее" (400 мм) со светящимся кольцом, встроенный громкоговоритель.
• Кабель длиной 3 м, разъем 15-контактный Sub-D.
• Три кнопки: включение/выключение микрофона или запрос на выступление, приоритет, Clear (функция выключения всех активных микрофонов).
• Цвет серый, покрытие Nextel.

Микрофонные пульты, используемые с системой MCS 50, оснащены высокочувствительными головками, что обеспечивает высокое качество передачи голоса.

Система может управляться оператором или работать в автоматическом режиме. Управление осуществляется как непосредственно с компьютера, так и с сенсорных панелей (AMX, Crestron, др).

Предусмотрено несколько режимов управления микрофонами:

• автоматический. Число одновременно включенных микрофонов определяется оператором (1-9). Каждый участник, зарегистрировавшийся на выступление после превышения этого числа, ожидает окончания выступления предыдущего оратора.
• прерывания. Функционирование здесь аналогично автоматическому режиму, однако каждый зарегистрировавшийся после превышения максимального числа одновременно активных микрофонов отключает первого включившегося.
• запрос на выступление. Этот режим возможен при управлении оператором с компьютера или сенсорной панели. Одновременно выступает только один участник, определяемый оператором из списка запросов.

Программное обеспечение MCS-controller позволяет с компьютера конфигурировать пользовательский интерфейс и управлять конференц-системой в реальном масштабе времени.

Микрофонные пульты рассматриваются программой по именам участников конференции, по месту расположения пульта в зале или по его номеру. Конфигурация, расположение пультов в зале, база данных участников конференции, - все это может сохраняться в файле во время подготовки конференции, вызываться из памяти уже непосредственно во время заседания и отображаться средствами мультимедиа. Система MCS исключительно удобна с точки зрения управления в реальном времени: оператор может изменять уровень громкости динамиков пультов и чувствительность микрофонов непосредственно во время выступления любого участника.

Поставляемое бесплатно программное обеспечение настройки системы MCS Editor позволяет настроить такие параметры, как максимальное число одновременно включенных микрофонов, функции кнопки приоритета председателя (отключение/приглушение участников), число председателей в системе и разграничение приоритетов между ними и многие другие. Время выступления для каждого участника может устанавливается как с центрального блока системы, так и из ПО настройки. Перед окончанием времени выступления система предупредит участника миганием светового кольца на микрофонном пульте.

Основные возможности проводной конференц-системы с цифровым управлением Beyerdynamic MCS 50

• К одной микрофонной линии подключается до 32-х микрофонов
• Встроенный блок питания, возможность подключения до 64 микрофонных пультов
• Возможность расширения до модели (MCS-50/64) поддерживающей 64-х микрофонных пультов
• Многофункциональный дисплей, отображающий информацию при конфигурировании системы
• Многофункциональные клавиши, расположенные на передней панели, для управления и конфигурирования
• системы без использования ПК
• Кнопка сброса настроек и восстановления заводской конфигурации
• Порт RS-232 на передней панели для конфигурирования системы с использованием ПК
• Программное обеспечение MCS-Editor для настройки системы
• Конфигурирование и управление микрофонными пультами с использованием MCW Editor
• Быстрая подготовка к дискуссии без дополнительных аудио устройств
• Дополнительный аудио вход для подключения дополнительных устройств, например, беспроводных микрофонов
• Выход на запись

Технические особенности микрофона MCS- 523

• высокочувствительный кардвысокочувствительный кардиоидный микрофон на гибкой шее (400мм);
• встроенный громкоговоритель, громкость регулируется с центрального модуля
• светодиодный кольцевой индикатор на микрофонной головке;
• соединительный 3-х метровый кабель 15-pin Sub D
• пульт председателя имеет три кнопки:
  • включение/выключение микрофона или запрос на выступление
  • приоритет
  • Clear (функция выключения всех активных микрофонов)
• микрофон делегата имеет двухцветную подсветку кнопки микрофона (зеленая – включенный микрофон,
• красная – запрос на выступление);
• встроенный громкоговоритель позволяет использовать микрофон в залах, не оснащенных системой озвучивания
• разъем для подключения наушников

Выходы:

• 1 системный для подключения 32 микрофонных пультов MCS 511/513/521/523;
• 1 RS-232 для подключения управляющего компьютера;
• 1 аудио (XLR) для подключения системы озвучивания;
• 1 несимметричный (RCA) для подключения записывающего устройства.

Входы:

• 1 балансный аудио (XLR) для подключения внешнего звукового источника с уровнем 250 мВ;
• 1 дополнительный небалансный аудиовход.

Режимы работы: запрос на выступление, автоматическая конференция/доминирование.

• Питание от сети 220 В.
• Устанавливается в рэк 19"" (2HU).
• Вес 7,1 кг.
• Идеален для небольших инсталляций, где необходимо управление оператором с компьютера или сенсорной панели.

Технические характеристики микрофона MCS- 523

• Источник питания: +24 В по линии микрофона
• Потребляемая мощность: Максимум. 100 мА
• AF-частотная характеристика: От 80 Гц до 19000 Гц
• T.H.D: ≤1%
• Отношение сигнал / шум с микрофоном. ≥ 59 дБ, связанных с 1 Па
• AF-выход (+6 дБ): сбалансированная линия микрофона
• AF-выход (-10 дБ): не сбалансированная линия микрофона, mini-jack (3.5 mm)
• Микрофон: SHM 21/8 - 400 микрофон с подсветкой, фиксированный
• 3 кнопки микрофона:
  • включение/выключение микрофона или запрос на выступление
  • приоритет
  • Clear (функция выключения всех активных микрофонов)
• 1 DIP-переключатель (№ 6): Не работает
• 5 DIP-переключателей (№ 1 до 5): Адрес микрофонных блоков (двоичный код)
• Соединения: 1 кабель длиной 3 м с 15-контактным разъемом Sub-D, линия микрофона, по запросу кабель может поставляться индивидуально и по специальной длине 1 x 15-контактный разъем Sub-D, 1 x mini-jack (3.5 mm)
• Размеры (без микрофона):
  • Длина: 190 мм
  • Ширина: 155 мм
  • Высота: 52 мм (передняя панель); всего: 30 мм
• Вес (без микрофона): 1500 г
• Температура окружающей среды: 0 ° до + 50 ° C
• Цвет: Nextel®, каменный серый микрофон
• Тип преобразователя: Конденсатор (задний электрет)
• Принцип работы: Градиент давления
• Полярная структура: кардиоида
• Максимум. SPL: 120 дБ

Габаритные размеры

• Длина: 400 мм
• Диаметр головки: 13,5 мм
• Диаметр гусиной шеи: 8 мм
