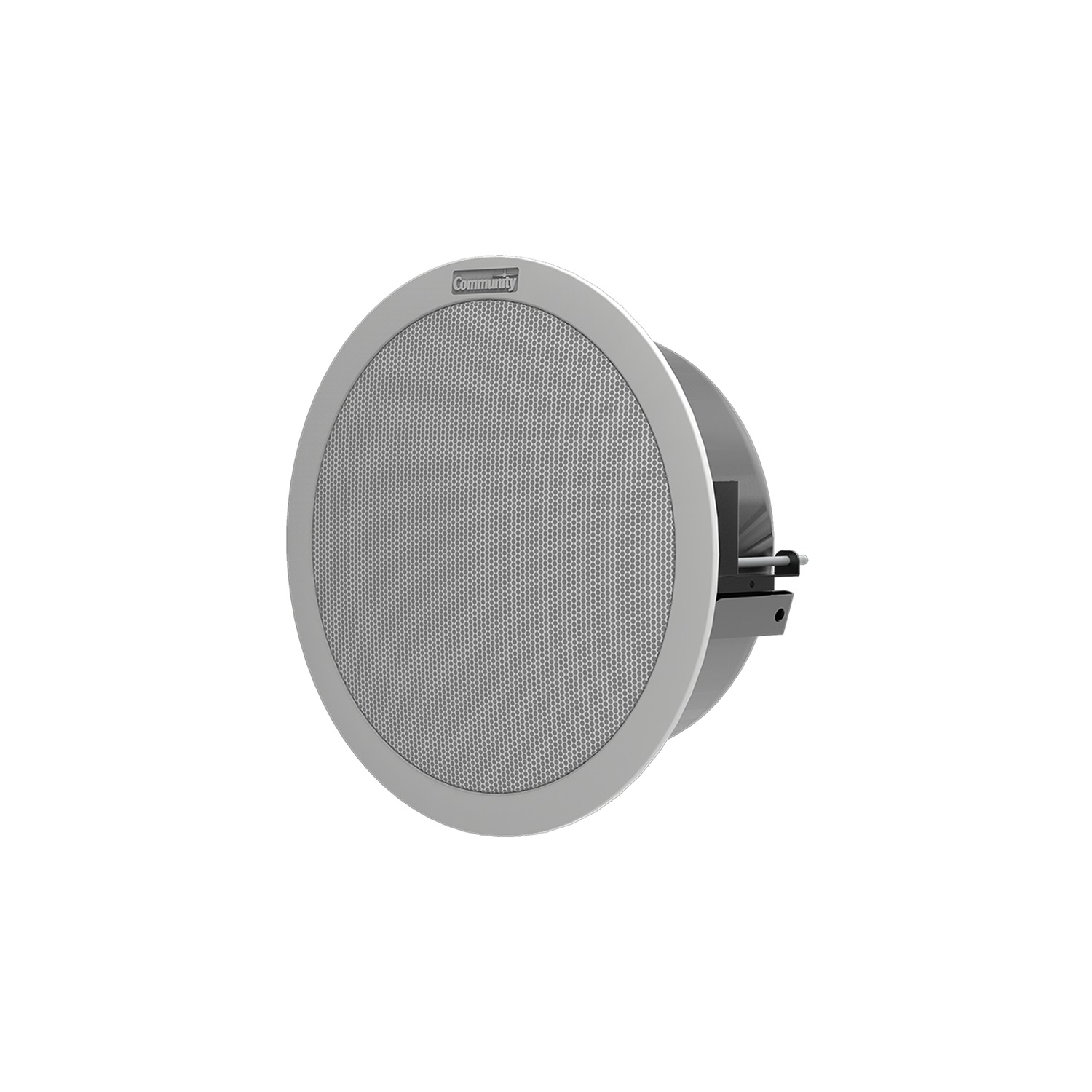

Biamp D4 - Потолочный динамик

Biamp D4 - Потолочный динамик

Biamp D4 имеет более широкий разброс, чем более крупные модели. Высокопроизводительный D4 - это настоящий коаксиальный громкоговоритель с настоящим компрессионным драйвером, концентрически расположенным так, что верхние частоты выходят через центр магнитной структуры низкочастотного динамика и конус через точно сужающийся высокочастотный волновод Tru-Phase ™. Эта специальная конструкция обеспечивает постоянную широкую дисперсию до 16 кГц, практически устраняя сужение высоких частот. Дальнейшее улучшение диаграммы направленности достигается за счет точной установки низкочастотного драйвера (и его концентрического ВЧ-драйвера) по центру перегородки, в отличие от других конструкций со смещением.

СЕРИЯ D предлагает мощные магнитные структуры и эффективные катушки для обеспечения высокой выходной мощности, что приводит к большему запасу мощности для каждого усилителя мощности. Каждая модель потолка D СЕРИИ включает в себя все необходимое для стандартной установки и имеет встроенный автоформатор, позволяющий использовать его в приложениях с сопротивлением 8 Ом или 70 В / 100 В. Потолочные громкоговорители СЕРИИ D внесены в список ETL, и все модели были протестированы ETL на соответствие UL1480, UL2043 и CSA60065.

Контроллеры громкоговорителя с усилителем

Для этого продукта рекомендуется Community ALC404D. Также можно безопасно использовать более мощные модели ALC.

Особенности Biamp D4

• Высокая разборчивость с исключительно равномерным покрытием
• Постоянная широкая дисперсия до 16 кГц
• Настоящие коаксиальные громкоговорители с ВЧ компрессионными драйверами
• Высокочастотный волновод Tru - Phase ™
• Запатентованная технология углеродного кольца Cone Technology ™
• Подпружиненные вкладки помощника по установке Drop - Stop ™ поддерживают заднюю часть банки на прилагаемых направляющих и С-образном кольце, что упрощает установку
• Уникально спроектированные опорные рельсы для мостов и защелкивающиеся опорные пластины с С-образным кольцом предотвращают провисание
• Ушки фиксатора лицевой панели динамика Twist - Assist ™ для быстрой и простой установки 3/4-дюймовые и 1-дюймовые выемки по бокам спины могут
• Внешние проходные разъемы Euroblock
• Задняя крышка со встроенным кабельным зажимом (разгрузка от натяжения) и дополнительной заглушкой для кабелепровода
• Выбор работы 8 Ом или 70 В / 100 В
• Пятилетняя гарантия

Характеристики Biamp D4

• Тип громкоговорителя:
• Двухполосный полнодиапазонный коаксиальный потолочный громкоговоритель, 8 Ом или 70 В / 100 В
• Рабочий диапазон: 62 Гц - 18,5 кГц
• Частотный отклик: 85 Гц - 16 кГц (± 5 дБ)
• Максимальные входные характеристики (8 Ом): 60 Вт непрерывно, 150 Вт программа
• 22 В RMS , мгновенный пик 49 В
• Отводы трансформатора - 70 В:
• 100 В:
• 30 Вт, 15 Вт, 7,5 Вт, 3,75 Вт и низкое сопротивление
• 30 Вт, 15 Вт, 7,5 Вт
• Искажения - 10% полной мощности:
• 500 Гц
• 2 кГц
• 8 кГц
• 1% полной мощности:
• 500 Гц
• 2 кГц
• 8 кГц
• 2-я гармоника
• 0,17%
• 1,83%
• 0,40%
• 2-я гармоника
• 0,09%
• 0,55%
• 0,21%
• 3-я гармоника
• 0,86%
• 0,81%
• 0,07%
• 3-я гармоника
• 0,37%
• 0,62%
• 0,09%
• Чувствительность (1Вт / 1м):
• 91 дБ SPL (от 120 Гц до 12,5 кГц, 1/3 октавные полосы)
• 92 дБ SPL (диапазон речи от 250 Гц до 4 кГц)
• Максимальный выход:
• 109 дБ SPL / 115 дБ SPL (пик 8 Ом)
• Номинальное сопротивление: 8 Ом
• Минимальный импеданс: 7,8 Ом при 260 Гц
• Номинальное покрытие:
• 130º конический (от 1 кГц до 6 кГц)
• 140º конический (от 500 Гц до 6 кГц)
• Осевой Q / DI : 4/6, от 500 Гц до 6 кГц
• Частота кроссовера: 2 кГц
• Рекомендуемая обработка сигнала:
• 62 Гц фильтр высоких частот
• Драйверы: LF 1 x 4,5 дюйма
• ВЧ 1 x -дюймовый выходной компрессионный драйвер
• Защита водителя: Твердотельный автоматический выключатель с самовозвратом
• Входное соединение: 4-х позиционный разъем Euroblock
• Органы управления: Селекторный переключатель мощности / низкого сопротивления на передней панели
• Корпус: Коррозионно-стойкая оцинкованная сталь
• Условия монтажа / такелажа: 3 стальных монтажных зажима с диапазоном захвата 3 дюйма
• Решетка: Сталь с порошковым покрытием, защитная полоса, белая отделка, под покраску
• Перегородка: Reflex loaded ABS с классом UL 94 V -0
• Функции безопасности: 3 точки безопасного подвешивания
• Рейтинги агентства по безопасности: ETL внесен в список в соответствии с UL 1480, UL 2043 и CSA 60065. Подходит для использования в помещениях для кондиционирования воздуха согласно NFPA 70 и NFPA 90. Соответствует кодексам города Чикаго
• Необходимые аксессуары: Электронный фильтр высоких частот
• Поставляемые аксессуары: Опорная пластина C - Ring , опорные направляющие для плитки, решетка, малярная маска, вырезной шаблон, плоская отвертка
• Дополнительные аксессуары:
• D 45- CATR Переходное кольцо для банок / Облицовочное кольцо
• D 45- NCB Кронштейн для новой конструкции
• D - RAIL 48- PR Пара 48-дюймовых направляющих канала
• Размеры — Ширина: Глубина:
• Диаметр лицевой панели 248,1 мм ( 9,768 дюйма )
• 6,788 дюйма ( 172,4 мм ) глубина банки
• Диаметр выреза: 8,75 дюйма ( 222 мм )
• Масса: 7,6 фунта ( 3,4 кг )
