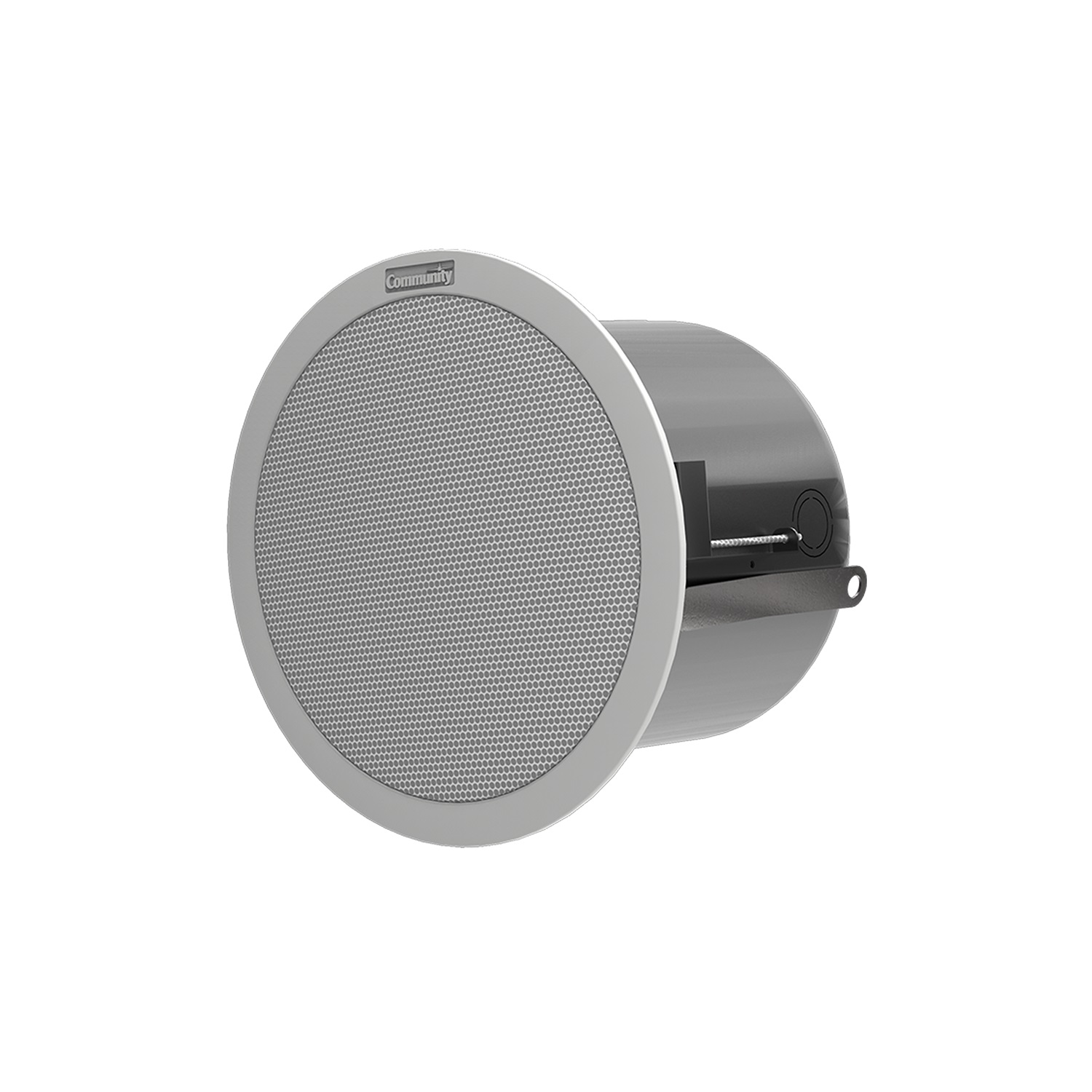

Biamp D5 - Потолочный динамик

Biamp D5 - Потолочный динамик

У Biamp D5 более сфокусированная дисперсия, более высокая чувствительность и мощность, чем у меньшего D4. Высокопроизводительный D5 - это настоящий коаксиальный громкоговоритель с реальным компрессионным драйвером, концентрически расположенным так, что верхние частоты выходят через центр магнитной структуры низкочастотного динамика и конус через точно сужающийся высокочастотный волновод Tru-Phase ™. Эта специальная конструкция обеспечивает постоянную широкую дисперсию до 16 кГц, практически устраняя сужение высоких частот. Дальнейшее улучшение диаграммы направленности достигается за счет точной установки низкочастотного драйвера (и его концентрического ВЧ-драйвера) по центру перегородки, в отличие от других конструкций со смещением.

СЕРИЯ D предлагает мощные магнитные структуры и эффективные катушки для обеспечения высокой выходной мощности, что приводит к большему запасу мощности для каждого усилителя мощности. Каждая модель потолка D СЕРИИ включает в себя все необходимое для стандартной установки и имеет встроенный автоформатор, позволяющий использовать его в приложениях с сопротивлением 8 Ом или 70 В / 100 В. Потолочные громкоговорители СЕРИИ D внесены в список ETL, и все модели были протестированы ETL на соответствие UL1480, UL2043 и CSA60065.

Контроллеры громкоговорителя с усилителем

Для этого продукта рекомендуется Community ALC404D. Также можно безопасно использовать более мощные модели ALC.

Особенности Biamp D5

• Высокая разборчивость с исключительно равномерным покрытием
• Постоянная широкая дисперсия до 16 кГц
• Настоящие коаксиальные громкоговорители с ВЧ компрессионными драйверами
• Высокочастотный волновод Tru-Phase ™
• Запатентованная технология углеродного кольца Cone Technology ™
• Подпружиненные вкладки помощника по установке Drop-Stop ™ поддерживают заднюю часть банки на прилагаемых направляющих и С-образном кольце, что упрощает установку
• Уникально спроектированные опорные рельсы для мостов и защелкивающиеся опорные пластины с С-образным кольцом предотвращают провисание
• Ушки фиксатора лицевой панели динамика Twist-Assist ™ для быстрой и простой установки
• 3/4-дюймовые и 1-дюймовые выемки по бокам задней части есть внешние проходные разъемы Euroblock
• Задняя крышка со встроенным кабельным зажимом (разгрузка от натяжения) и дополнительной заглушкой для кабелепровода
• Выбор работы 8 Ом или 70 В / 100 В
• Пятилетняя гарантия

Характеристики Biamp D5

• Тип громкоговорителя: Двухполосный полнодиапазонный коаксиальный потолочный громкоговоритель, 8 Ом или 70 В / 100 В
• Рабочий диапазон: 65 Гц - 22 кГц
• Частотный отклик: 80 Гц - 20 кГц (± 5 дБ)
• Максимальные входные характеристики (8 Ом):
• 100 Вт непрерывно, 250 Вт программа
• 28 В (среднеквадратичное значение), кратковременное пиковое значение 63 В
• Отводы трансформатора - 70 В:
• 100 В:
• 60 Вт, 30 Вт, 15 Вт, 7,5 Вт и низкое сопротивление
• 60Вт, 30Вт, 15Вт
• Искажения - 10% полной мощности:
• 500 Гц
• 2 кГц
• 8 кГц
• 1% полной мощности:
• 500 Гц
• 2 кГц
• 8 кГц
• 2-я гармоника
• 2,82%
• 1,14%
• 0,48%
• 2-я гармоника
• 1,12%
• 0,30%
• 0,16%
• 3-я гармоника
• 0,43%
• 0,35%
• 0,01%
• 3-я гармоника
• 0,42%
• 0,15%
• 0,03%
• Чувствительность (1Вт / 1м):
• 93 дБ SPL (от 125 Гц до 12,5 кГц 1/3 октавные полосы)
• 91 дБ SPL (диапазон речи от 250 Гц до 4 кГц)
• Максимальный выход:113 дБ SPL / 119 дБ SPL (пиковое значение 8 Ом)
• Номинальное сопротивление: 8 Ом
• Минимальный импеданс: 6,9 Ом при 250 Гц
• Номинальное покрытие:
• 115º конический (от 1 кГц до 6 кГц)
• 130º конический (от 500 Гц до 6 кГц)
• Осевой Q / DI: 4,5 / 6,5, от 500 Гц до 6 кГц
• Частота кроссовера: 1,6 кГц
• Рекомендуемая обработка сигнала: Фильтр высоких частот 65 Гц
• Драйверы:
• LF 1 x 5 дюймов
• ВЧ 1 x 1-дюймовый выходной компрессионный драйвер
• Защита водителя: Твердотельный автоматический выключатель с самовозвратом
• Входное соединение: 4-х позиционный разъем Euroblock
• Органы управления: Селекторный переключатель мощности / низкого сопротивления на передней панели
• Корпус: Коррозионно-стойкая оцинкованная сталь
• Условия монтажа / такелажа: 4 стальных монтажных зажима с диапазоном захвата 3 дюйма
• Решетка: Сталь с порошковым покрытием, защитная полоса, белая отделка, под покраску
• Перегородка: Reflex loaded ABS с классом UL 94V-0
• Функции безопасности: 4 точки безопасного подвешивания
• Рейтинги агентства по безопасности: ETL внесен в список в соответствии с UL1480, UL2043 и CSA60065. Подходит для использования в помещениях для кондиционирования воздуха в соответствии с NFPA 70 и NFPA 90. Соответствует кодексам города Чикаго.
• Необходимые аксессуары: Электронный фильтр высоких частот
• Поставляемые аксессуары: Опорная пластина C-Ring, опорные направляющие для плитки, решетка, малярная маска, вырезной шаблон, плоская отвертка
• Дополнительные аксессуары:
• D45-CATR Переходное кольцо для банок / Облицовочное кольцо
• D45-NCB Кронштейн для новой конструкции
• D-RAIL48-PR Пара 48-дюймовых направляющих канала
• Размеры — Ширина:
• Глубина:
• Диаметр лицевой панели 248,1 мм ( 9,768 дюйма )
• 6,788 дюйма ( 172,4 мм ) глубина банки
• Диаметр выреза: 8,75 дюйма ( 222 мм )
• Масса: 10,4 фунта ( 4,7 кг )
