ClearOne BMA 360 - Микрофонный массив, AEC, DSP, PoE

ClearOne BMA 360 - Микрофонный массив, AEC, DSP, PoE

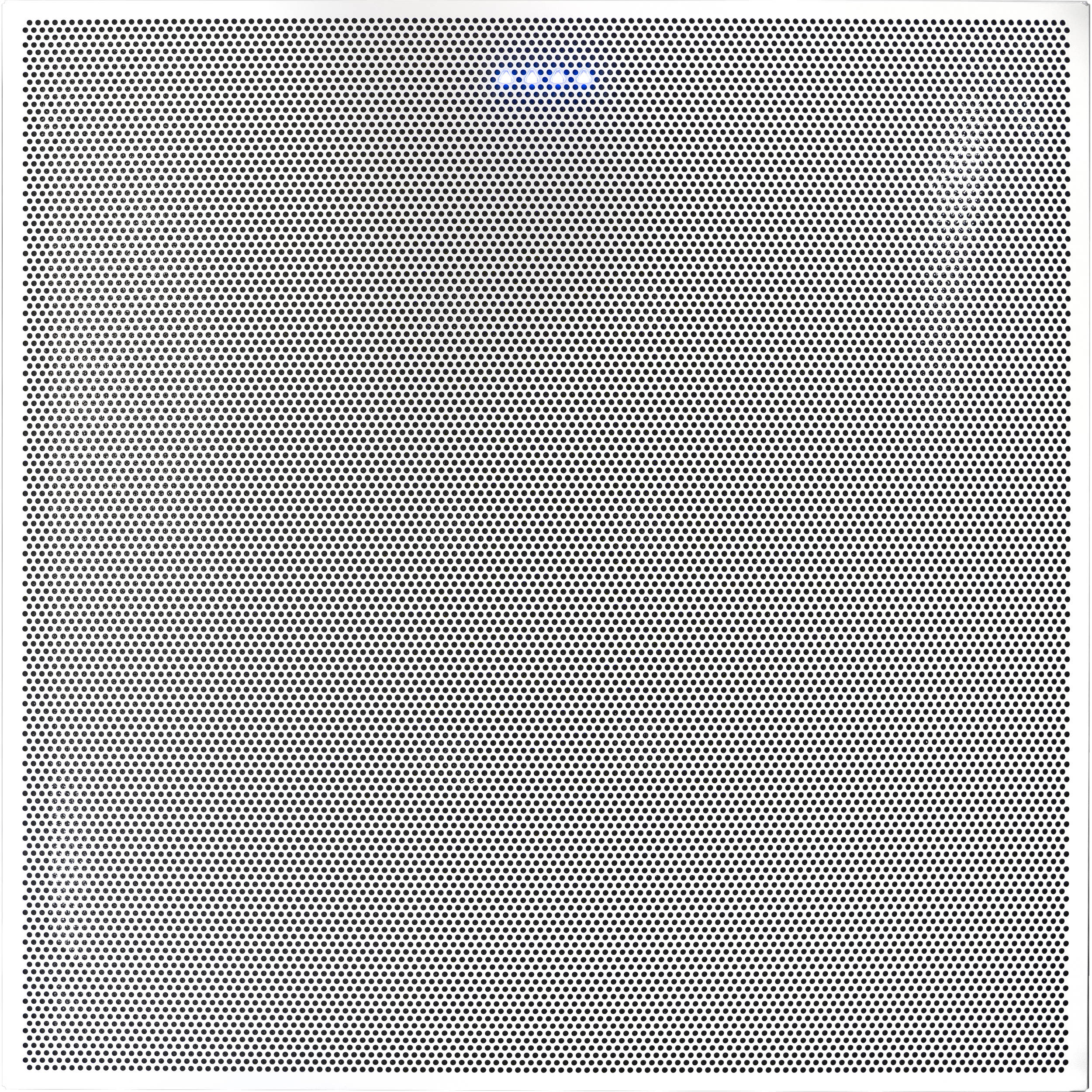

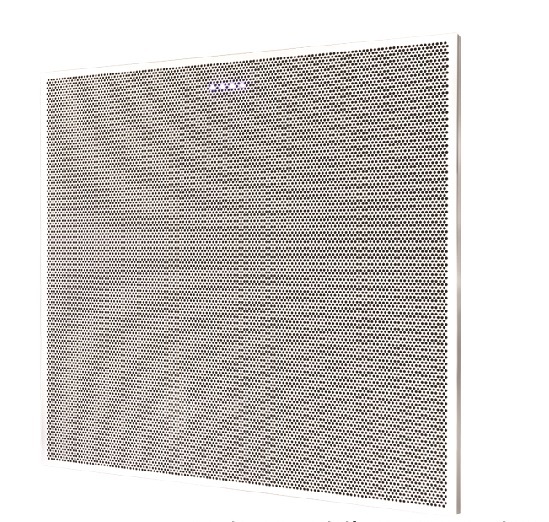

ClearOne BMA 360 - это самый технологичный в мире микрофонный массив с функцией формирования луча, обеспечивающий непревзойденное качество звука и простоту развертывания.

Первый в мире по-настоящему широкополосный, частотно-инвариантный микрофонный массив с равномерной характеристикой усиления во всех диапазонах частот.

Технология FiBeam™ дает пользователям максимальное естественное и точное воспроизведение звука во всех лучах и в пределах одного луча.

Особенности микрофонного массива ClearOne BMA 360

• Дальнейшие усовершенствования в адаптивном управлении (воспринимайте это как интеллектуальное переключение) обеспечивают безупречный охват каждого участника конференции, а также поддержку слежения за камерой.
• 6G Acoustic Echo Cancellation (AEC) обеспечивает беспрецедентное качество полнодуплексного звука на каждый луч.
• Встроенные алгоритмы обработки звука, такие как шумоподавление, фильтрация и автоматический контроль уровня, устраняют необходимость в обработке каждого луча в микшере DSP, требуя меньше ресурсов микшера DSP.
• Встроенные надежные усилители мощности, конфигурируемые как 4 x 15 Вт или 2 x 30 Вт, обеспечивают гибкость при управлении громкоговорителями.
• Прорывные технологии ClearOne, FiBeam, DsBeam и 6G AEC объединяются для создания VividVoice ™, значительного прогресса в сфере профессиональной конференц-связи.
• Интегрированные функции значительно упрощают проектирование системы, упрощают установку, занимают меньше места в стойке и снижают стоимость системы.
• Последовательное подключение до трех потолочных панелей через P-Link для отдельных комнат или более крупных конференц-залов - для упрощения проводки и увеличения расстояний по сравнению с сетевыми «домашними» соединениями через Ethernet.
• Единый рабочий процесс для настройки с помощью программного обеспечения CONSOLE® AI. Конкурирующие продукты требуют от специалистов-практиков программирования нескольких компонентов системы с использованием различных наборов инструментов: коммутаторов Ethernet, потолочных плиток, микшеров DSP и Dante, контроллеров.
• Поддерживает три различных типа потолочной решетки: 24 дюйма, 600 мм и 625 мм. Он имеет схему отверстий для крепления VESA, которая поддерживает установку на опоре. Также доступны комплекты переходников для монтажа на потолке.

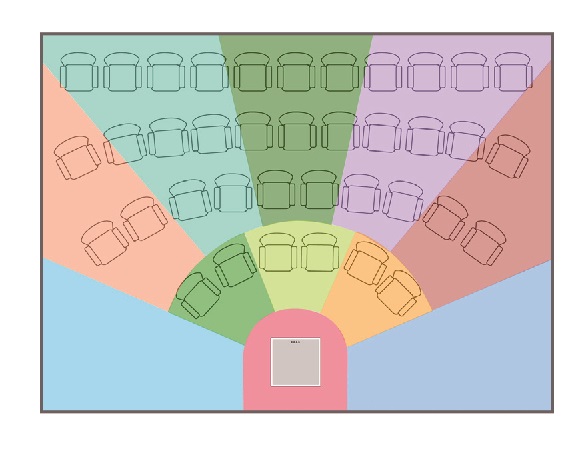

Лучшая топология луча

Кардинально новый подход к точному формированию луча обеспечивает новую топологию луча, позволяющую легко достичь полного покрытия без искажений любой формы комнаты и любого расположения сидений без искажений с помощью ClearOne Audio Intelligence™.

Формирование луча с глубокими боковыми ответвлениями

Технология Deep Sidelobe Beamforming, DsBeam™, обеспечивает беспрецедентную глубину боковых  «лепестков» (Side Lobe) ниже -40 дБ, что приводит к превосходному подавлению реверберации и шума в труднодоступных местах для превосходной четкости и разборчивости.

Приложения для:

• • Аудиоконференцсвязи
• • Видео-конференций

Применение

• • Конференц-залы
• • Залы заседаний
• • Залы судебных заседаний
• • Классы
• • Залы телемедицины

Характеристики микрофонного массива ClearOne BMA 360

• Особенности функции формирования луча
• • Истинно-частотно-инвариантный формирователь луча: характеристика усиления не меняется по частоте.
• • Ширина луча: 35 градусов, 45 градусов и 55 градусов с частотной инвариантностью
• • Диапазон формирования луча: от 100 Гц до 20 кГц
• • Глубокие боковые «лепестки»: до 45 дБ глубины
• • Точность наведения луча: 0,2 дБ
• • Динамический диапазон: от 20 Гц до 20 кГц,> 70 дБ
• • Количество лучей: 6, 8, 10, 11 или 12
• • Шаблоны комнат: полный круг / квадрат, прямоугольник, полукруг / класс
• • Размеры покрытия: 24 размера от маленьких 10 футов x 10 футов до очень больших 36 футов x 20 футов.
• • Высота потолка: настраивается с помощью CONSOLE AI от 7 футов до 20 футов

Выход на усилитель

• • Тип: насадка 5,08 мм, евроблок типа Phoenix
• • Аудио: 4 канала
• • Выходная мощность: 4x15 Вт макс., нагрузка 8 Ом или 2x30 Вт, нагрузка 4 Ом, мостовой режим
• • Частотная характеристика: 20 Гц - 22 кГц, +/- 0,5 дБ

Конфигурации

• • Включение / выключение подавления акустического эха (AEC)
• • Включение / выключение шумоподавления (NC): Диапазон: от 6 до 25 дБ по глубине.
• • Автоматический контроль уровня (ALC): Вкл. / Выкл.
• • Регулировка усиления
• • Включение / выключение звука

Программное обеспечение

• • КОНСОЛЬ® AI

Размер и вес

• • 24 дюйма: 23,72 x 23,72 x 2,13 дюйма (602,5 x 602,5 x 54,1 мм)
• • 600 мм: 592,5 x 592,5 x 54,1 мм (23,33 x 23,33 x 2,13 дюйма)
• • Вес продукта: 9 фунтов, 4,1 кг
• • Вес в упаковке: 12,85 фунта, 5,83 кг

Монтаж

• • Крепление к потолку: решетка для подвесного потолка 24 дюйма, 600 и 625 мм.
• • Крепление VESA ©: расположение отверстий 100 мм, M4x10 мм

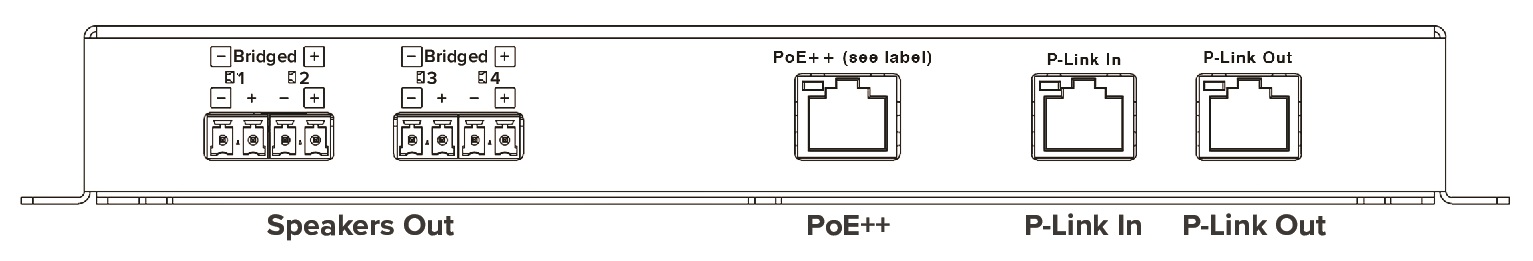

Порт периферийной шины P-LINK

• • Тип портов: RJ-45
• • P-Link In и Out: фирменная периферийная шина

P-Link Power

• • 56V 36W IEEE 802.3at-совместимые устройства или аналогичные, режим B
• • Кабель: сплошной сердечник 23AWG, заводское Cat6

Расстояние

• • Режим нормального расстояния: до 200 футов (60 м)
• • Режим дальней связи: будет поддерживаться в будущем
• Обновление прошивки.

PoE ++  порт

• • Тип порта: питание RJ45 PoE
• • Включение всех пар: 56V 90W IEEE 802.3bt-совместимые устройства или аналогичные, режимы A и B, Midspan
• • Кабель: сплошной, 23AWG, заводское Cat6

Требования PoE

• • Без динамиков: PoE 36 Вт, подключение через P-Link или PoE ++
• • Динамики: требуется 56 В, 90 Вт, IEEE 802.3bt, PoE, должно быть через прямой порт PoE ++ на BMA 360.

Выбор мощности

• • Автоматически определяет и переключается на любой входной порт с питанием PoE.

Силовой и тепловой

• • Источник питания: инжектор PoE или аналогичный.
• • Потребляемая мощность: 100–240 В переменного тока, 50/60 Гц
• • 23 Вт без усилителя динамика
• • 55 Вт при 1/3 мощности x 4 при 1 кГц
• • Тепловая: 270 БТЕ / ч при максимальной мощности
• • Рабочая температура: от -10 ° C до 104 ° F / 40 ° C окружающей среды

Аксессуары

• • 910-3200-202 Комплект блока питания PoE, 36 Вт *
• • 910-3200-207 Комплект блока питания PoE, 70 Вт
• • 910-3200-209 Комплект блока питания PoE, 90 Вт *
• • Кронштейны 910-3200-205-AI, преобразование 600 в 625 мм
• • 910-3200-208-CB Кабельная коробка BMA CT
• Крепления для фетоперерывных потолков
• • 910-3200-210 BMA 360 Комплект для поверхностного монтажа, 24 дюйма
• • 910-3200-210-I BMA 360 Комплект для поверхностного монтажа, 600 мм
• • 910-3200-212 BMA 360 Комплект для утопленного монтажа, 24 дюйма
• • 910-3200-212-I BMA 360 Комплект для утопленного монтажа, 600 мм
• Номера деталей
• • 910-3200-208 BMA 360
• • 910-3200-208-I BMA 360 INTERNATIONAL
