SMG-1016M – транковый VoIP шлюз Е1 с поддержкой функций АТС и СОРМ по Приказу 268. Устройство может использоваться в качестве конвертора интерфейсов, городской АТС с функциями СОРМ, транзитной, оконечно-транзитной АТС и УПАТС.

Конструкция

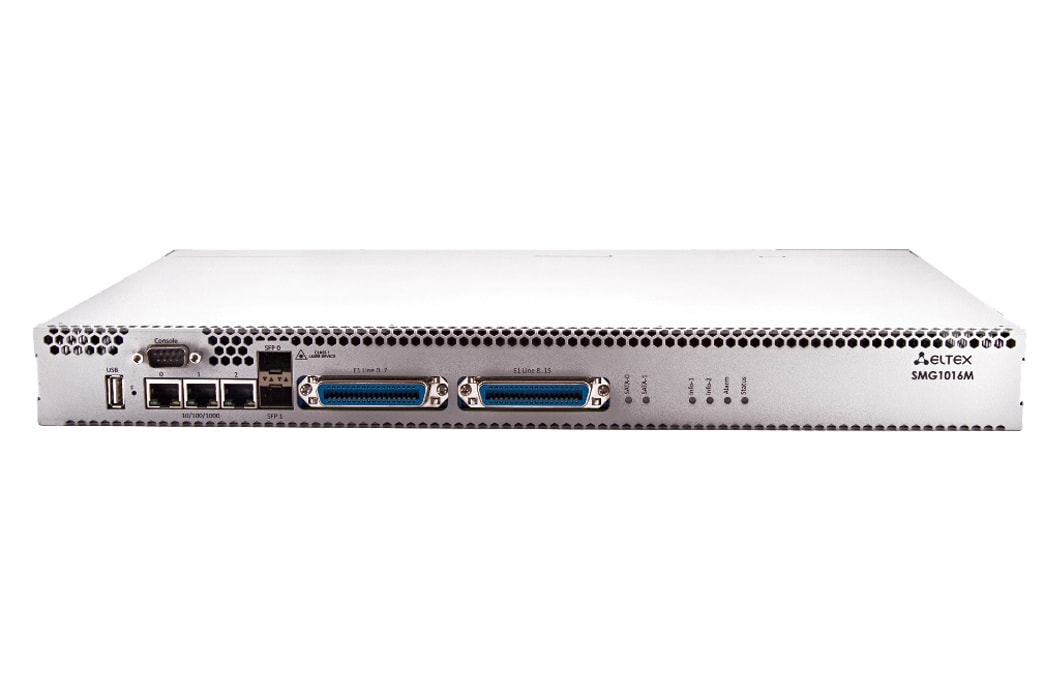

Платформа SMG-1016M представляет собой 1U евроконструктив, в который устанавливаются платы расширения потоков Е1 и VoIP каналов. Потоковая плата М4Е1 поддерживает 4 потока Е1, максимальное количество плат в одном шасси SMG-1016M – 4, максимальное количество потоков Е1 — 16. Плата VoIP каналов SM-VP-M300 поддерживает до 128 VoIP каналов, максимальное количество плат в одном шасси SMG-1016M – 6, максимальное количество VoIP каналов – 768. Для подключения потоков Е1 используются разъемы CENTRONIX-36, которые выведены на переднюю панель устройства. Расшитый 18-парный кабель в базовый комплект поставки не входит, можно заказать его дополнительно. В SMG-1016M можно установить 2 блока питания на 220 и 48В, которые могут работать в режиме горячей замены.

Городская АТС с функциями ДВО
SMG-1016M может использоваться в качестве городской АТС с поддержкой функций СОРМ по Приказу №268. Платформа поддерживает возможность регистрации до 2000 SIP-клиентов и активации дополнительных видов обслуживания для 1000 SIP-клиентов. Поддерживаются следующие виды сервисов: интерактивное голосовое меню (IVR), переадресация (CFX), удержание (Call Hold), перехват (Call PickUp), перевод вызова (Call Transfer), группа вызова (Call Hunt), конференцсвязь (CONF) и другие.

Поддержка СОРМ
SMG-1016M полностью соответствует все нормативным документам в части СОРМ. Заказчик может самостоятельно выполнить настройку конфигурации и сдать АТС органам ФСБ. При приобретении дополнительное услуги по сопровождению сдачи СОРМ, авторизованный инженер выполнит проверку конфигурации и предоставит рекомендации по приведению конфигурации Заказчика в соответствии с требованиями Приказа №268. По завершении настройки выдается заключение о готовности сдачи SMG-1016M органам ФСБ. При возникновении вопросов в процессе сдачи авторизованный инженер принимает активное участие при общении с ФСБ.

УПАТС
SMG-1016M может использоваться в качестве УПАТС на 500 абонентов с поддержкой полного набора ДВО. Функционал УПАТС активируется специальной программной опцией SMG1-CORP-500.

Ключевые преимущества

• 4 Е1 с возможностью расширения до 16 Е1
• 128 VoIP каналов с возможностью расширения до 768 VoIP каналов
• ОКС7, PRI, SIP, SIP-T, SIP-I
• H.323 (опционально)
• функционал АТС (опционально)
• СОРМ по Приказу 268 (опционально)

Характеристики

Управление вызовами

• Взаимодействие со STUN-сервером на SIP-интерфейсе
• Маршрутизация по номеру вызываемого (CdPN) и вызывающего (CgPN) абонента
• Модификация номера до и после маршрутизации
• Использование нескольких планов нумерации
• Ограничение количества линий на абонента
• Настройка режима
•  обслуживания абонента
• Выключение транк-группы из работы
• Управление вызовом через RADIUS
• Прямое проключение транк-групп
• Поддержка СОРМ (опционально)
• Префикс на несколько ТГ

Голосовые кодеки

• G.711 (a-law, μ-law )
• G.729 (A/B)
• G.723.1
• G.726 (32 Кбит/с)

Поддержка факсов

• T.38 Real-Time Fax
• G.711 (a-law, μ-law) pass-through

Голосовые стандарты

• VAD (детектор активности речи)
• AEC (эхо компенсация, рекомендация G.168)
• CNG (генерация комфортного шума)

Качество обслуживания (QoS)

• Динамический и статический джиттер-буфер
• Назначение Diffserv и приоритетов 802.1p для пакетов SIP и RTP
• Ограничение скорости исходящего/входящего трафика

DTMF

• Передача методами INBAND, RFC 2833, SIP INFO

Биллинг

• Запись биллинговой информации в CDR-файл, параллельная запись CDR-файла на локальный SSD-диск и удаленный FTP-сервер
• RADIUS Accounting
• Поддержка различных биллинговых систем: Hydra Billing, LANBilling, PortaBilling, NetUP, BGBilling(возможна интеграция с другими системами)

Гибкость

• Выгрузка-загрузка конфигурации одним файлом
• Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами
• Работа с несколькими планами нумерации
• Резервирование сигнального канала ОКС7
• Контроль активности разговорного соединения (по наличию RTP или RTCP)

TDM протоколы

• ОКС7
• PRI (Q.931)
• Q.699 (взаимодействие PRI и ОКС7)
• V5.2 LE
• V5.2 AN

VoIP протоколы

• SIP, SIP-T, SIP-I
• H.323
• SIGTRAN
• H.248

Емкость

• от 128 до 768 каналов VoIP
• от 4 до 16 потоков E1

Производительность

• Максимальная интенсивность нагрузки с функциями IP-PBX — 14 cps

Интерфейсы

• 2 порта 1000Base-X (2 слота для SFP-модулей)
• 3 порта 10/100/1000Base-T (RJ-45)
• E1 (2 разъема CENTRONICS-36)
• 2 порта SATA (для установки модулей памяти SSD)

Управление и мониторинг

• Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
• Аварийное логирование с возможностью сохранения логов на syslog-сервере
• Хранение трассировок на SSD-накопителе
• Информирование об авариях по SNMP

Безопасность

• Черный и белый списки IP-адресов для регистрации
• Вывод в syslog всех попыток доступа к устройству
• Автоматическая блокировка по IP-адресу после неуспешных попыток регистрации
• Список разрешенных IP-адресов для доступа к управлению устройством
• Разграничение прав доступа admin / user
• Контроль IP-адреса адреса источника встречного RTP-потока
• Аутентификация абонентов на RADIUS-сервере и SIP registrar
• Digest-авторизация (RFC 5090, Draft-Sterman)

Расширенный функционал SIP/SIP—T/SIP—I

• Регистрация и аутентификация до 2000 SIP-абонентов (опционально)
• Взаимодействие SIP и SIP-T/SIP-I
• Регистрация SIP-транков
• Upper Registration
• STUN-сервер

Дополнительные виды обслуживания (опционально)

• Различные виды переадресации (Call Forward)
  • Переадресация по недоступности (CFOS)
  • Переадресация по неответу (CFNR)
  • Переадресация безусловная (CFU)
  • Переадресация по занятости (CFB)
• Передача вызова (Call Transfer)
• Музыка на удержании (MOH)
• Удержание вызова (Call Hold)
• Группа вызова (Call Hunt)
• Перехват вызова (Call Pickup)
• Запись разговоров (Call Recording)
• Интерактивное голосовое меню (IVR)
• Индикатор занятости линии (Busy Lamp Field)

Габариты

• 430х45х260, мм (ШхВхГ), конструктив 19″, исполнение 1U
