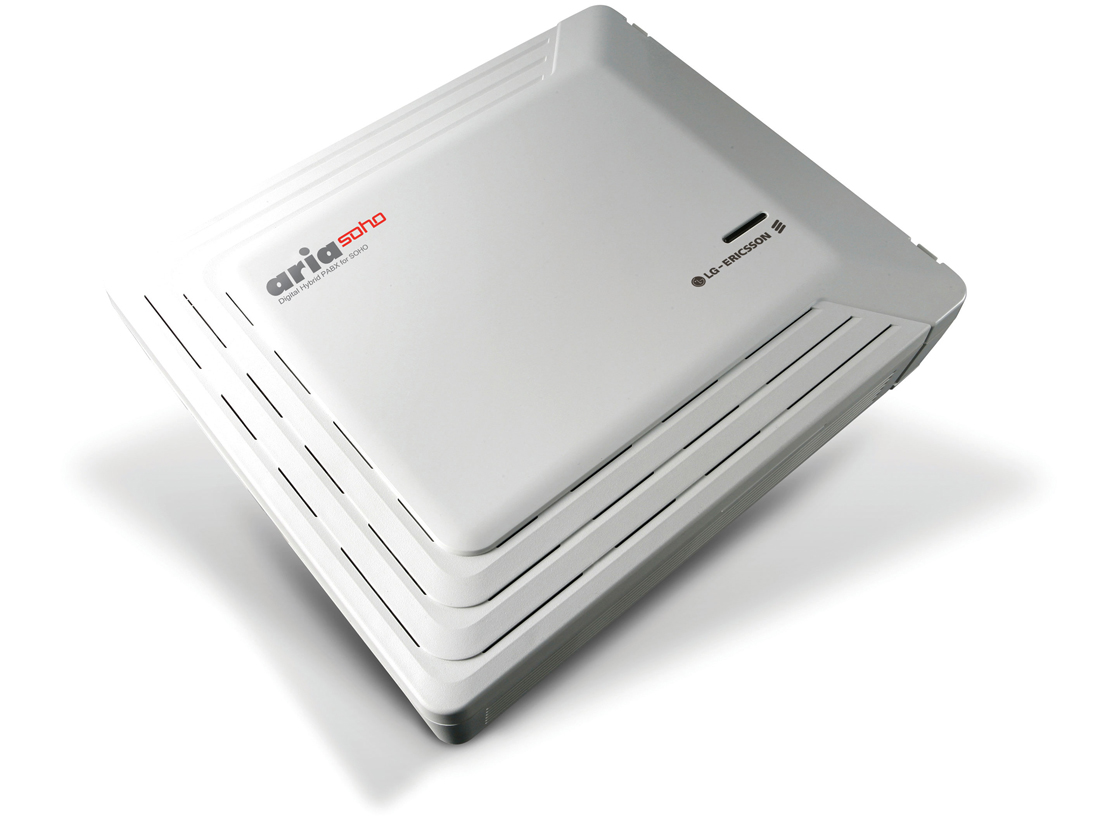

Ericsson-Lg AR-BKSU - Базовый блок ARIA SOHO

Система ARIA SOHO в России была анонсирована в сентябре 2006 года и в настоящее время пользуется большим спросом. Это флагманский продукт компании  Ericsson-LG. Станция пришла на смену морально и технически устаревших аналоговых АТС серий GSX и GHX. ARIA SOHO адресована сегменту рынка, который не покрывает система ipLDK, - ориентирована на компании, которым необходима АТС малой емкости, на запросы Заказчика «ниже 20 портов» и «до 48 портов».

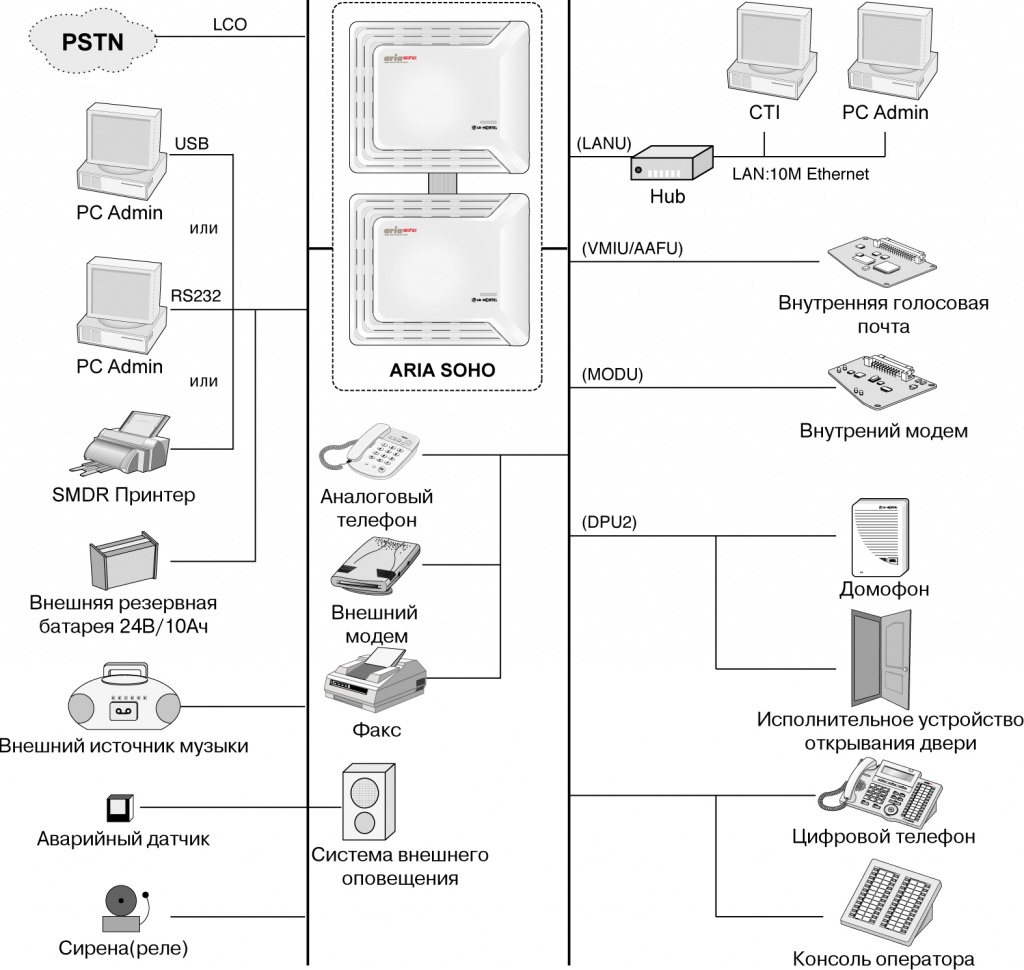

ARIA SOHO может работать:

• с цифровыми системными аппаратами серии LDP-72хх;
• с аналоговыми аппаратами любой марки тонального либо импульсного набора;
• с факсимильными аппаратами и факс-модемами.

Преимущества ARIA SOHO:

• Масштабируемость: от 3(СЛ)/08(АБ) до 12/32 (цифровых) или 12/48 (аналоговых)
• Универсальность: подключение аналоговых и цифровых телефонов к гибридным портам в любых соотношениях
• Возможные конфигурации: 3/08, 3/16, 6/16, 6/24, 9/24, 9/32, 12/32, 12/48 (максимум 32 цифровых абонентов)
• Дополнительные функции : передача номера вызывающего абонента (CLI) на аналоговый телефон, SMS, прием АОН и CLI по СЛ, автоматический оператор (AAFB), голосовая почта (VMIB), управление длительностью вызовов, внутренний источник музыки на удержании
• Простота установки: интуитивно понятное приложение PC Admin с файлами помощи на русском языке, подробная документация на русском языке
• Простота управления: удаленное администрирование через подключение к LAN или через PSTN модем
• Новые цифровые терминалы серии LDP-72xx
• Приложения
  • абонента системы - ez Phone
  • оператора системы - ez Attendant

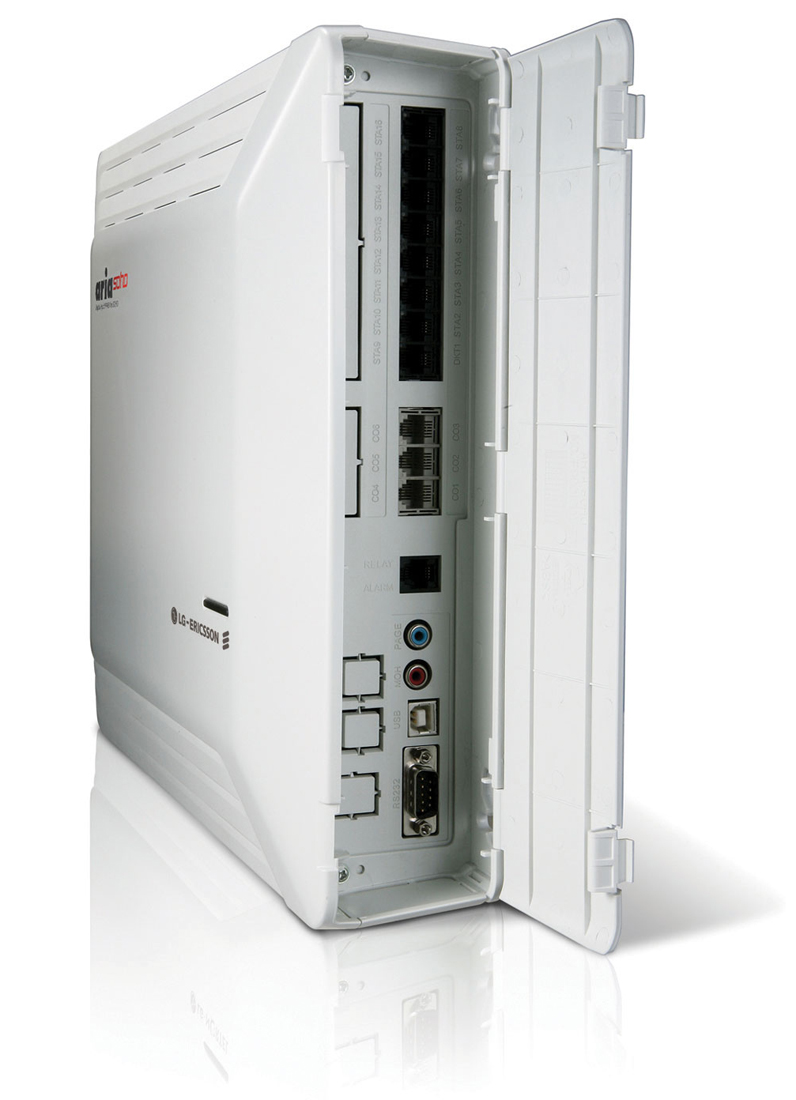

Базовый блок Ericsson-LG AR-BKSU

В базовом блоке находится блок питания(PSU) и материнская плата (MBU).

MBU управляет передачей информации между периферийными платами, контролирует все ресурсы системы, управляет преобразованием уровней громкости сигнала РСМ (Gain Table), генерирует системные тональные сигналы, управляет обработкой вызовов.
На плате MBU установлен центральный микропроцессор (RAM и ROM), устройство коммутации голосовых каналов PCM и другие многофункциональные блоки.

Плата MBU содержит:

•  интерфейс подключения аналоговых и цифровых абонентских линий
•  генератор вызывного сигнала
•  порт внешнего контакт реле для LBC или общих целей.
•  порт внешней сигнализации
•  порт внешнего оповещения
•  порт внешнего источника фоновой музыки
•  порт внутреннего источника фоновой музыки
•  системные часы
•  схема аварийного переключения при пропадании питания (PFT circuit [CO1 на последний аналоговый порт (STA8)])
•  последовательный порт RS-232C
•  USB порт
•  устройство коммутации голосовых каналов, включающее:
  • -генератор тонов
  • -управление затуханием
  • -определение тональных сигналов (DTMF / CPT / FAX)
  • -определение сигналов CID (FSK/DTMF/RUS CID)

ПРИМЕЧАЕНИЕ: При пропадании питания станции последний аналоговый порт MBU автоматически подключается к внешней линии CO1.

Технические характеристики Ericsson-LG AR-BKSU
