Ericsson-Lg eMG80-BRIU2 - Плата BRI интерфейса ( 2BRI )
- Товар снят с производства
- Запросить подбор аналога
- Производитель: Ericsson-Lg
- Артикул: eMG80-BRIU2.STG
- Код товара: 113698
- Категории товара:
Ericsson-Lg eMG80-BRIU2 - Плата BRI интерфейса ( 2BRI )

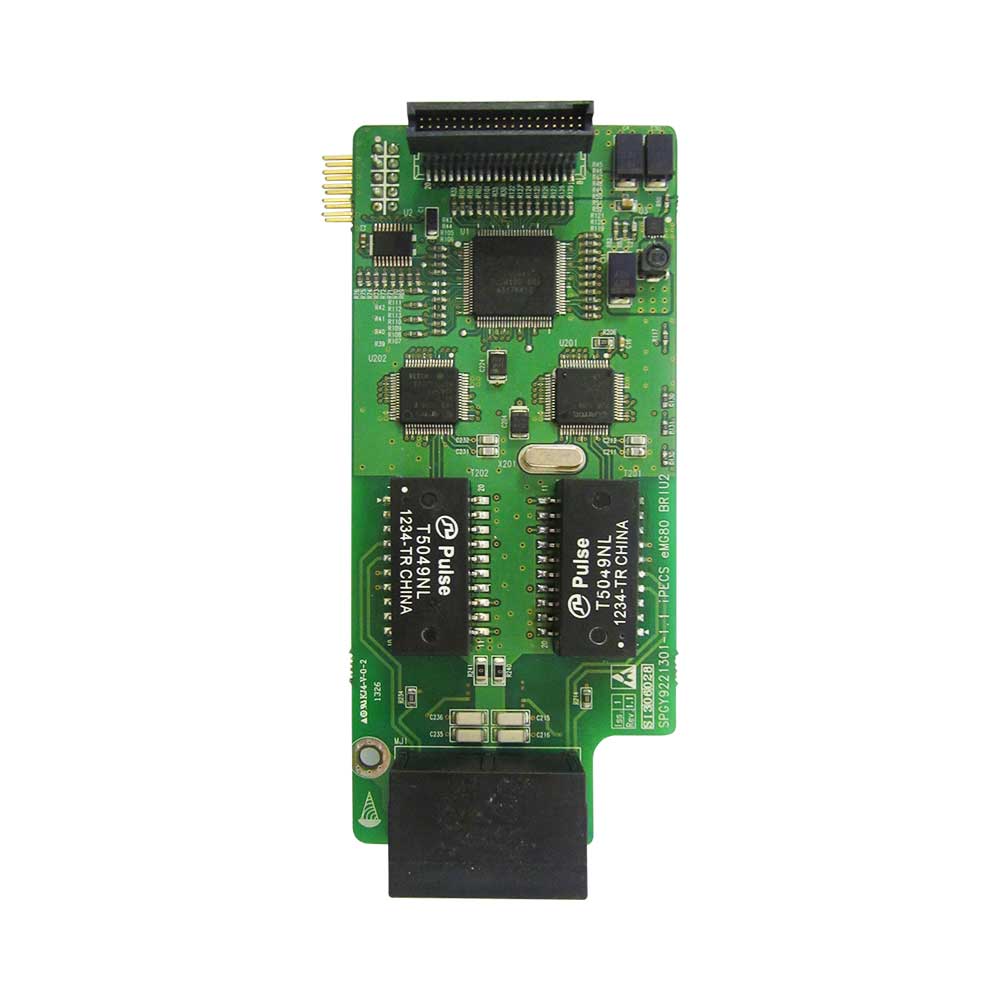

Ericsson-Lg BRIU2 - плата 2 портов интерфейса ISDN BRI - 4 канала.
Плата интерфейсов ISDN Ericsson-Lg BRIU2 имеет два порта интерфейса базового доступа BRI (2B+D). Плата может быть установлена только в разъем CN2 материнской платы MBUI или MBUID.
Двухсекционные DIP-переключатели служат для установки режимов работы платы (S- или T-интерфейс) и согласования оконечной нагрузки линии (termination).

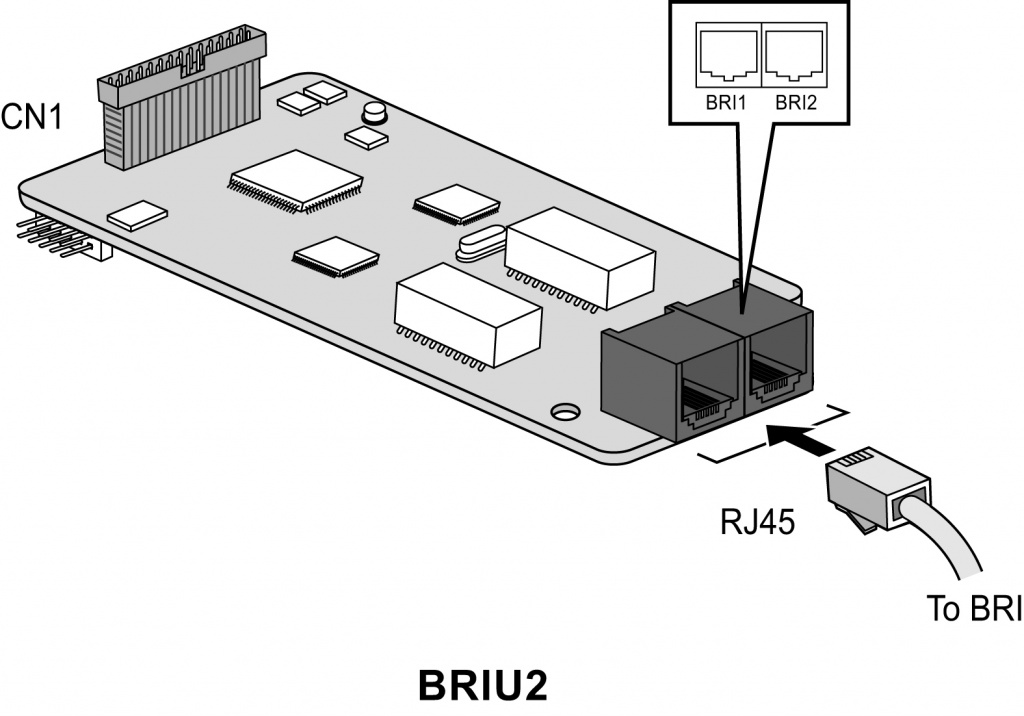

Коннекторы и модульные разъемы.
Разъем |
Функции |
Примечание |
CN1 |
Для подключения к разъему CN2 на материнской плате MBUI или MBUID |
40 контактов |
MJ1-1 и MJ1-2 |
Линии ISDN BRI |
RJ45 |
DIP-переключатели.
Переключатель |
Функция |
Режим |
Примечания |
|
ON (ВКЛ) |
OFF (ВЫКЛ) |
|||
1 |
Режим интерфейса: S или Т |
Режим S |
Режим T |
По умолчанию - OFF (ВЫКЛ) |
2 и 3 |
Зарезервировано |
- |
- |
|
4 |
Шлейф линии BRI |
Тест |
||
Переключатель SW2. Согласование оконечной нагрузки (терминатор) интерфейса ISDN BRI.
Переклю-чатель |
Функция |
Согласующий резистор |
Примечания |
1 и 2 |
Согласование оконечной нагрузки линии |
Согласующий резистор порта BRI 1 ON (ВКЛ) = Замкнуто OFF (ВЫКЛ) = Разомкнуто |
По умолчанию - ON (ВКЛ) |
3 и 4 |
Согласование оконечной нагрузки линии |
Согласующий резистор порта BRI 2 ON (ВКЛ) = Замкнуто OFF (ВЫКЛ) = Разомкнуто |
Светодиодные индикаторы.
Индикатор |
Цвет |
Описание |
LD1 |
Синий |
Светится: Программирование CPLD Не светится: Программирование CPLD не производится |
LD2 |
Синий |
Светится - Канал BRI используется Не светится: Все каналы BRI в режиме ожидания |
LD3 |
Красный |
Светится: Ошибка интерфейса ISDN BRI Не светится: Оба порта ISDN BRI в нормальном режиме |
LD4 |
Синий |
Светится: Синхронизация интерфейса ISDN BRI от внешнего источника (от сети ISDN) Не светится: Синхронизация интерфейса ISDN BRI от встроенного тактового генератора |
Характеристики модуля Ericsson-Lg BRIU2
Характеристики окружающей среды.
Условия эксплуатации |
Температура |
0 (o C) - 40 (o C) |
Влажность |
0~80% без образования конденсата |
