Ericsson-Lg eMG80-CH408 - Плата (4 внеш. лин., 8 гибрид. абон.)
- Производитель: Ericsson-Lg
- Артикул: eMG80-CH408.STG
- Код товара: 113693
- Категории товара:
Ericsson-Lg eMG80-CH408 - Плата (4 внеш. лин., 8 гибрид. абон.)

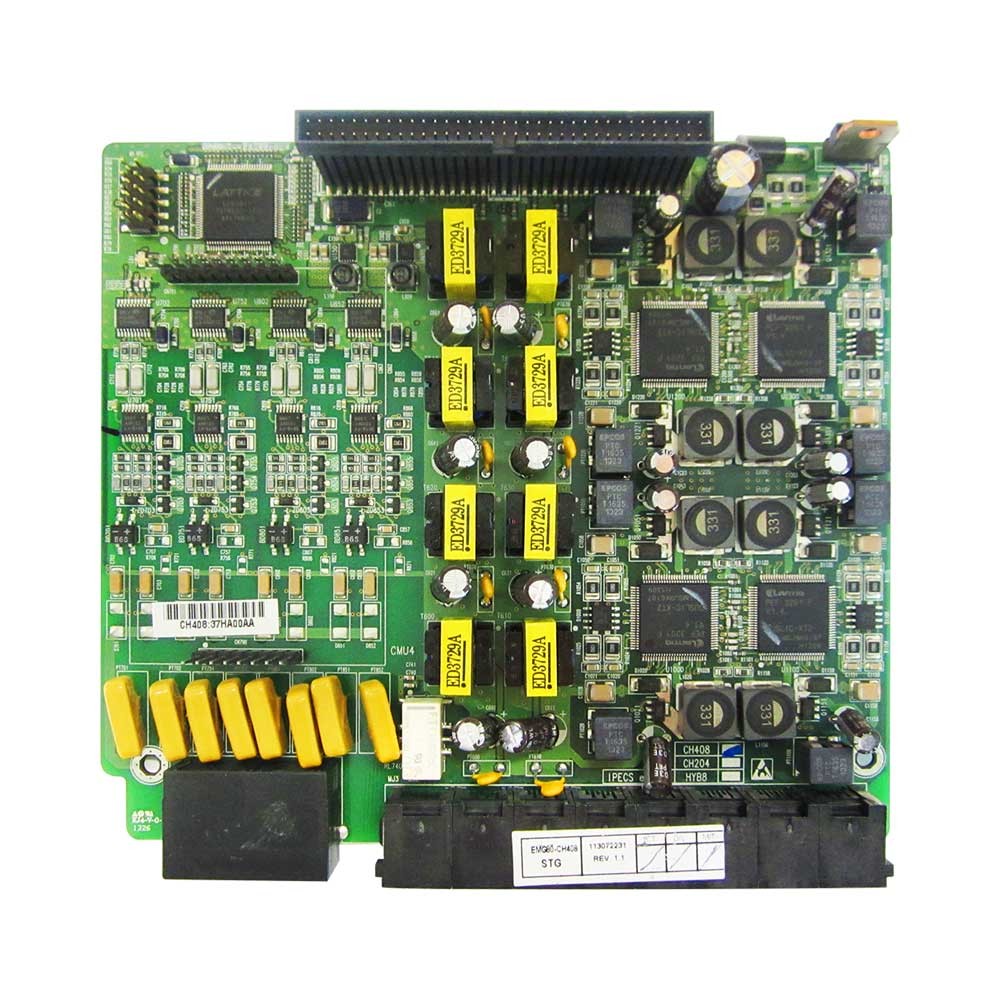

Ericsson-Lg CH408 - плата 4 портов аналоговых соединительных линий и 8 гибридных портов.
Интерфейсная плата Ericsson-Lg CH408 имеет четыре порта аналоговых соединительных линий и восемь гибридных портов (цифровых системных телефонов и SLT-телефонов). Плата Ericsson-Lg CH408 может быть установлена в разъем CN1 системного блока Ericsson-Lg KSU или Ericsson-Lg EKSU. Для обеспечения функций тарификации вызовов на интерфейсной плате Ericsson-Lg CH408 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791.

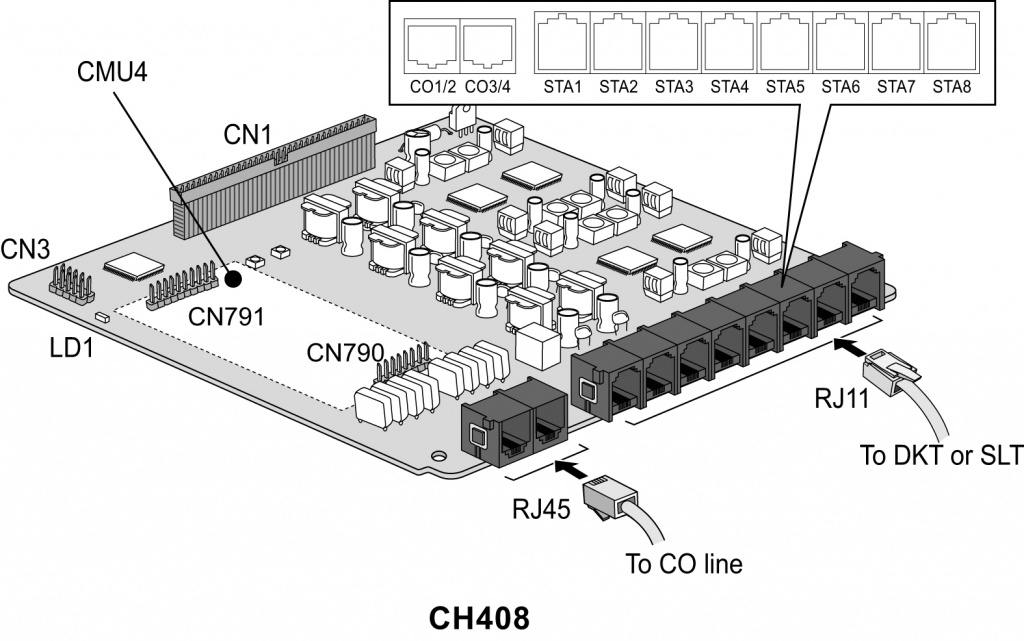

Коннекторы и модульные разъемы.
Разъем |
Функции |
Примечание |
CN1 |
Переходный разъем для второй интерфейсной платы |
70 контактов |
CN2 |
Для подключения платы к разъему CN1 материнской платы MBU |
70 контактов |
CN3 |
Разъем CPLD JTAG для перспективных разработок |
10 контактов |
CN790 и CN791 |
Для установки модуля MG-CMU4 |
8 и 10 контактов |
MJ1-1 и MJ1-2 |
Аналоговые СЛ (CO1 и CO2) |
RJ45 |
Аналоговые СЛ (CO3 и CO4) |
||
MJ2 |
8 интерфейсов гибридных портов (цифровых или аналоговых абонентских терминалов) |
RJ11 |
Светодиодные индикаторы.
Индикатор |
Цвет |
Описание |
LD1 |
Синий |
Состояние абонентского порта Светится - Абонентский порт используется Выключен - Абонентский порт в состоянии ожидания |
Характеристики модуля Ericsson-Lg eMG80-CH408
Характеристики окружающей среды.
Условия эксплуатации |
Температура |
0 (o C) - 40 (o C) |
Влажность |
0~80% без образования конденсата |
Параметры соединительных линий (CO).
Чувствительность определения вызывного сигнала |
|
30В действующего напряжения, 16-55 Гц |
Тональный набор (DTMF) |
Отклонение частоты |
Менее +/-1,8% |
Время нарастания |
5 мс |
|
Длительность сигнала |
Минимальная 50 мс, нормальная 100 мс |
|
Межцифровой интервал |
Минимальный 30 мс, нормальный 100 мс |
|
Импульсный набор |
Частота импульсов |
10 имп/сек |
Отношение импульс/пауза |
60/40% или 66/33% |
Максимальная длина абонентских линий.
Абонент |
AWG 22 (0.65 mm) м |
AWG 24 (0.5 mm) м |
Аналоговый однолинейный телефон |
5000 |
3300 |
Цифровой терминал |
500 |
330 |
