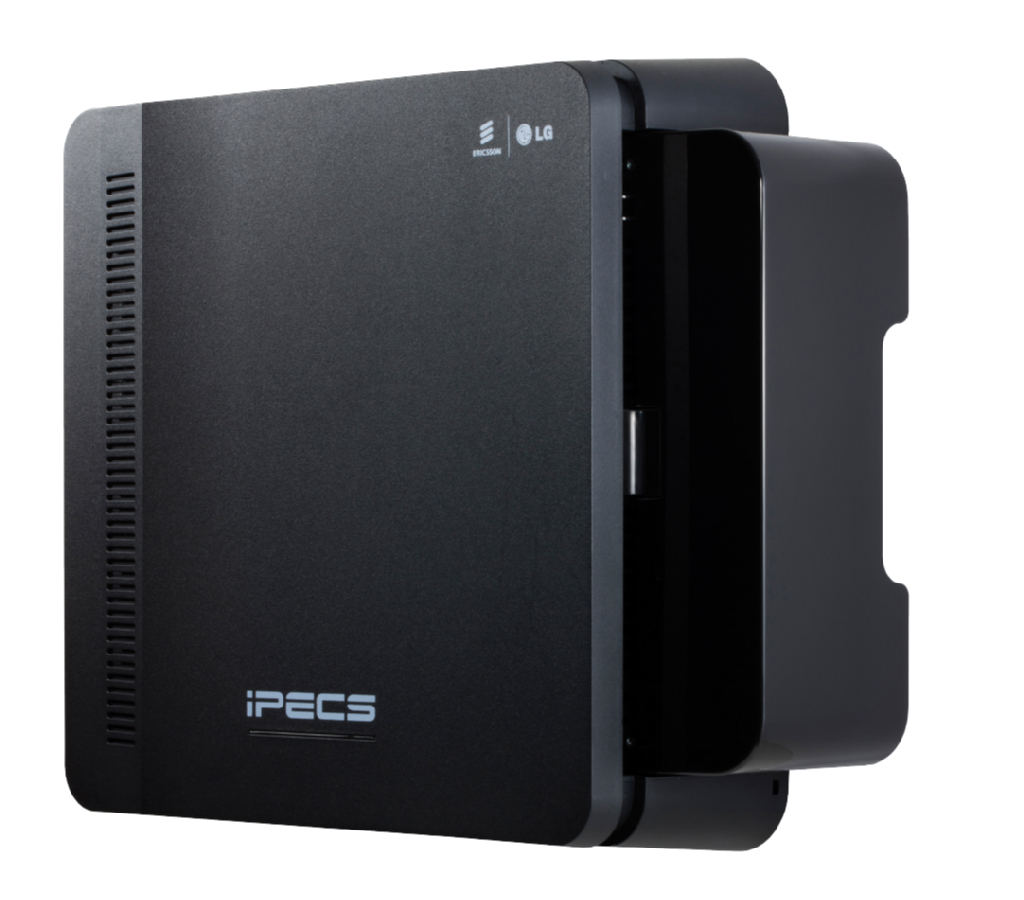

Ericsson-Lg eMG80-KSUI - Базовый блок (1DKT,7DKT/SLT,2(8)VoIP,2(4)VM), 2 слота расширения, слот для PRIU/BRIU2
- Товар снят с производства
- Запросить подбор аналога
- Производитель: Ericsson-Lg
- Артикул: eMG80-KSUI.STGBK
- Код товара: 113690
- Категории товара:
- — IP АТС
Ericsson-Lg eMG80-KSUI - Базовый блок (1DKT,7DKT/SLT,2(8)VoIP,2(4)VM), 2 слота расширения, слот для PRIU/BRIU2

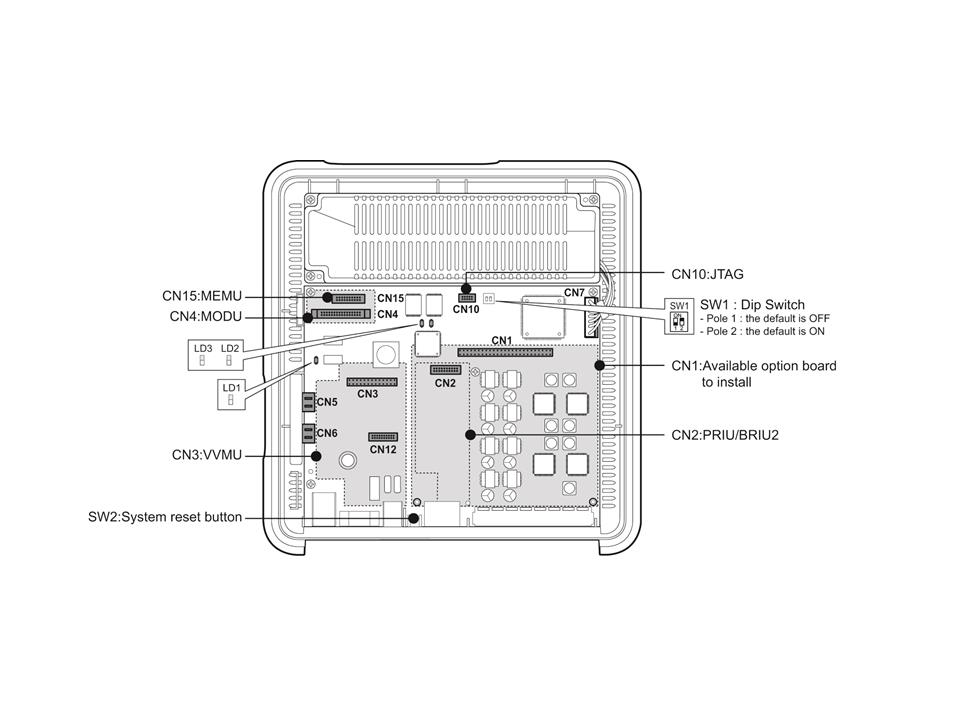

Системный блок Ericsson-Lg eMG80-KSUI управляет передачей информации между периферийными платами, контролирует все ресурсы системы, регулировку коэффициентов усиления сигналов импульсно-кодовой модуляции (PCM), генерирует системные тональные сигналы, управляет обработкой вызовов. На материнской плате MBUI, входящей в состав системного блока, находятся переключатели для защиты системной базы данных и инициализации системы. Встроенный порт локальной сети LAN обеспечивает доступ к веб-интерфейсу настройки системы iPECS eMG80 и основных каналов VoIP. Кроме того, для обеспечения возможностей резервного копирования и восстановления системной базы данных на материнской плате имеется порт USB.

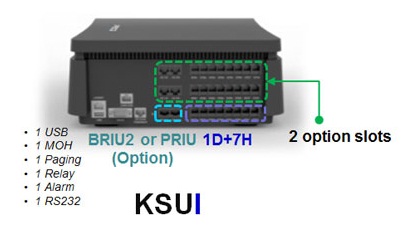

В системный блок Ericsson-Lg KSUI входят следующие компоненты:
- Источник питания
- 1 специальный слот для установки интерфейсной платы eMG80-PRIU или eMG80-BRIU2
- Интерфейс цифрового системного телефона (DKT) для абонентского терминала оператора
- 7 интерфейсов гибридных портов (цифровых или аналоговых абонентских терминалов)
- Реле управления внешними устройствами: громкого вызова (LBC), оповещения или открытия двери
- Датчик внешней сигнализации, порт внешнего оповещения, порт внешнего источника музыки при удержании
- Источник встроенной музыки при удержании (13 мелодий)
- Встроенные каналы VoIP, по умолчанию 2 канала, возможно расширение до 8 каналов при установке лицензионного ключа
- Встроенные каналы голосовой почты, по умолчанию 2 канала, возможно расширение до 4 каналов при установке лицензионного ключа
- Генератор тактовой частоты и схема внешней сетевой синхронизации (PLL), обеспечивающая выделение сигнала тактовой частоты из цифрового потока линии ISDN.
- Порт последовательного интерфейса RS-232C
- Интерфейс локальной сети (LAN)
- Порт последовательного интерфейса USB
- Схема обработки речевых сигналов импульсно-кодовой модуляции (ИКМ), на базе СБИС-микросхемы ACT2 (обеспечивает коммутацию каналов ИКМ и включает в себя цифровой сигнальный процессор DSP):
- Генератор тональных сигналов, регулировка коэффициентов усиления
- Детектирование тональных сигналов (DTMF / CPT / факс) и АОН (FSK / DTMF / RUS CID)
Дополнительные интерфейсные платы, доступные для установки в системный блок KSUI включают в себя:
- CH204 - Плата интерфейсов аналоговых соединительных линий и гибридных портов: 2 порта аналоговых СЛ и 4 гибридных порта
- CH408 - Плата интерфейсов аналоговых соединительных линий и гибридных портов: 4 порта аналоговых СЛ и 8 гибридных портов
- HYB8 - Плата интерфейсов гибридных портов, 8 гибридных портов
- CS416 - Плата интерфейсов аналоговых соединительных линий и SLT-телефонов: 4 порта аналоговых СЛ и 16 портов SLT
- SLB8 - Плата интерфейсов SLT-телефонов, 16 портов SLT-телефонов
- BH104 - Плата интерфейсов ISDN BRI и гибридных портов, 2 порта ISDN BRI (каналы 2B+D) и 4 гибридных порта
- BH208 - Плата интерфейсов ISDN BRI и гибридных портов, 2 порта ISDN BRI (каналы 2B+D) и 8 гибридных портов
- WTIB4 - Плата интерфейса DECT, 4 порта подключения базовых станций
- eMG80-PRIU – Плата интерфейса ISDN PRI/E1R2 или T1 (30 или 24 каналов)
- eMG80-BRIU2 – Плата интерфейса ISDN BRI (2B+D), 2 порта.
Дополнительные модули, доступные для установки в системный блок KSUI включают в себя:
- VVMU (VoIP and Voice Mail expansion Unit) - Модуль расширения каналов VoIP и голосовой почты
- MEMU (Memory expansion Module Unit) - Модуль расширения памяти
- MODU (Modem function Unit) - Модуль модема
- MG-CMU4 (Модуль определения импульсов тарификации - 50Гц/ 12КГц/ 16КГц)
Характеристики модуля Ericsson-Lg KSUI
Параметр |
Описание |
Технические характеристики |
Процессор |
|
M83261G, ARM11 двухъядерный (32 бит, 650МГц) |
Продолжительность работы батареи часов реального времени (RTC) |
|
7 лет |
PSU |
Входное напряжение, переменный ток |
100~240 +/- 10% В переменного тока, 47-63 Гц |
Потребляемая мощность от сети переменного тока |
90 Вт |
|
Предохранитель переменного тока |
2A 250В переменного тока |
|
Выходное напряжение, постоянный ток |
+5, -5, +27, +30В постоянного тока |
|
Внешние батареи резервного питания |
Входное напряжение |
+24В постоянного тока (2 батареи +12В постоянного тока на каждый блок KSU) |
Предохранитель батареи |
5A 250В переменного тока |
|
Ток зарядки |
Не более 200мА |
|
Максимальный ток нагрузки батареи резервного питания |
Не более 3А (только KSU), не более 6А (KSU + EKSU) |
|
Звонковый сигнал |
|
65В действующего напряжения, 25 Гц |
Реле внешних контактов |
|
1A 30В постоянного тока |
Входы внешнего источника музыки |
|
0 дБм, 600 Ом |
Порт внешнего оповещения |
|
0 дБм, 600 Ом |
Чувствительность определения вызывного сигнала |
|
30В действующего напряжения, 16-55 Гц |
Тональный набор (DTMF) |
Отклонение частоты |
Менее +/-1,8% |
Время нарастания |
5 мс |
|
Длительность сигнала |
Минимальная 50 мс, нормальная 100 мс |
|
Межцифровой интервал |
Минимальный 30 мс, нормальный 100 мс |
|
Импульсный набор |
Частота импульсов |
10 имп/сек |
Отношение импульс/пауза |
60/40% или 66/33% |
|
Условия эксплуатации |
Температура |
0 (o C) - 40 (o C) |
Влажность |
0~80% без образования конденсата |
|
Размеры |
KSU |
307 мм (Ш) х 294 мм (В) x126.6 мм (Г) |
Доп. системный блок (EKSU) |
307 мм (Ш) х 294 мм (В) x126.6 мм (Г) |
|
Масса |
KSU |
2.03 кг |
Доп. системный блок (EKSU) |
1.99 кг |
|
MODU |
Аналоговый модем |
Bell, ITU-T, V.34 V.32BIS, V.90 |
Скорость передачи |
Скорость передачи от 300 бит/с до 33 Kбит/с |
|
Подключение |
Автосогласование скорости передачи |
|
VoIP |
Интерфейс локальной сети |
10/100BaseT Ethernet (IEEE 802.3) |
Скорость передачи |
10/100 МБит/с (автосогласование) |
|
Дуплекс |
Полудуплекс или полный дуплекс (автосогласование) |
|
VoIP-протокол |
SIP и H.323 версия 2 |
|
Сжатие речи |
G.711/ G.726/ G729/ G.723.1 |
|
Переключение голос/факс |
T.38 |
|
Подавление эха |
G.165 |
Технические характеристики базовой станции DECT.
Параметр |
Технические характеристики |
Электропитание |
+30 В постоянного тока |
Пиковая мощность при передаче |
250 мВт |
Метод доступа / Дуплекс |
TDMA/TDD |
Полоса частот |
1880~1900 МГц 1920~1930 Мгц (США) |
Разнесение каналов |
1,728МГц |
Метод модуляции |
GFSK |
Скорость передачи |
1,152 МБит/с |
Максимальное расстояние от базовой станции до модуля WTIB4 |
600 м (двухпарный кабель типа "витая пара") |
