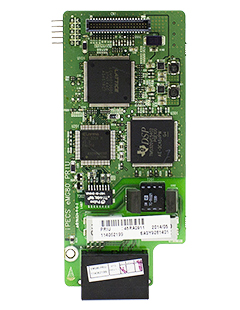

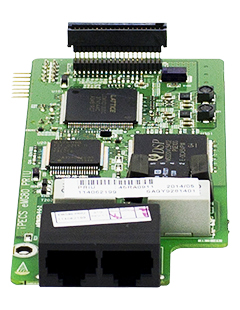

Ericsson-Lg eMG80-PRIU - Плата PRI интерфейса ( 1PRI ), 1 на систему для KSUI

Ericsson-Lg PRIU - плата 1 порта интерфейса ISDN PRI - 30 каналов.

Плата интерфейсов ISDN Ericsson-Lg PRIU обеспечивает стандартный интерфейс ISDN PRI или E1. Плата PRIU может быть установлена только в разъем CN2 материнских плат MBUI или MBUID. Спецификации интерфейса соответствуют рекомендациям ITU-Т G.704, G.703 и G.823. Плата Ericsson-Lg PRIU использует формат кадра CEPT, состоящего из 32 8-битных тайм-слотов с суммарной скоростью передачи данных 2,048 МГц. Тайм-слот TS0 используется для синхронизации циклов, тайм-слот TS16 используется в качестве канала сигнализации (D-канал). Остальные 30 тайм-слотов доступны в качестве разговорных каналов (B-каналы).

Плата Ericsson-Lg PRIU обеспечивает выделение сигнала тактовой частоты из цифрового потока подключенной к ней линии. Выделенный тактовый сигнал передается в схему PLL на материнской плате MBU и используется в качестве внешнего источника синхронизации системы. Интерфейсная плата PRIU может работать как в режиме TE (режим терминального устройства), так и в режиме NT (режим сетевого устройства).

Плата Ericsson-Lg PRIU в режиме E1 поддерживает импульсный набор, тональный набор (DTMF) и сигнализацию MFC-R2 (на основе Рекомендации ITU-T Q.440-480).

Двухсекционный DIP-переключатель определяет тип схемы интерфейса: PRI или E1. Назначение режима TE или NT производится при программировании системы.

Коннекторы и модульные разъемы.

Разъем	Функции	Примечание
CN1	Для подключения к разъему CN2 на материнской плате MBUI или MBUID	40 контактов
MJ1	Линия PRI или E1R2	RJ45

DIP-переключатели.

Переключатель	Функция	Режим работы		Примечание
		ON (ВКЛ)	OFF (ВЫКЛ)
SW1-1	Режим E1R2 или PRI	E1R2	PRI	По умолчанию - OFF (ВЫКЛ)
SW1-2	Зарезервировано	-

Характеристики модуля Ericsson-Lg PRIU

Характеристики окружающей среды.

Условия эксплуатации	Температура	0 (o C) - 40 (o C)
	Влажность	0~80% без образования конденсата
