Ericsson-Lg eMG80-SLB16 - Плата (16 аналог.абон.) на блок KSU/EKSU

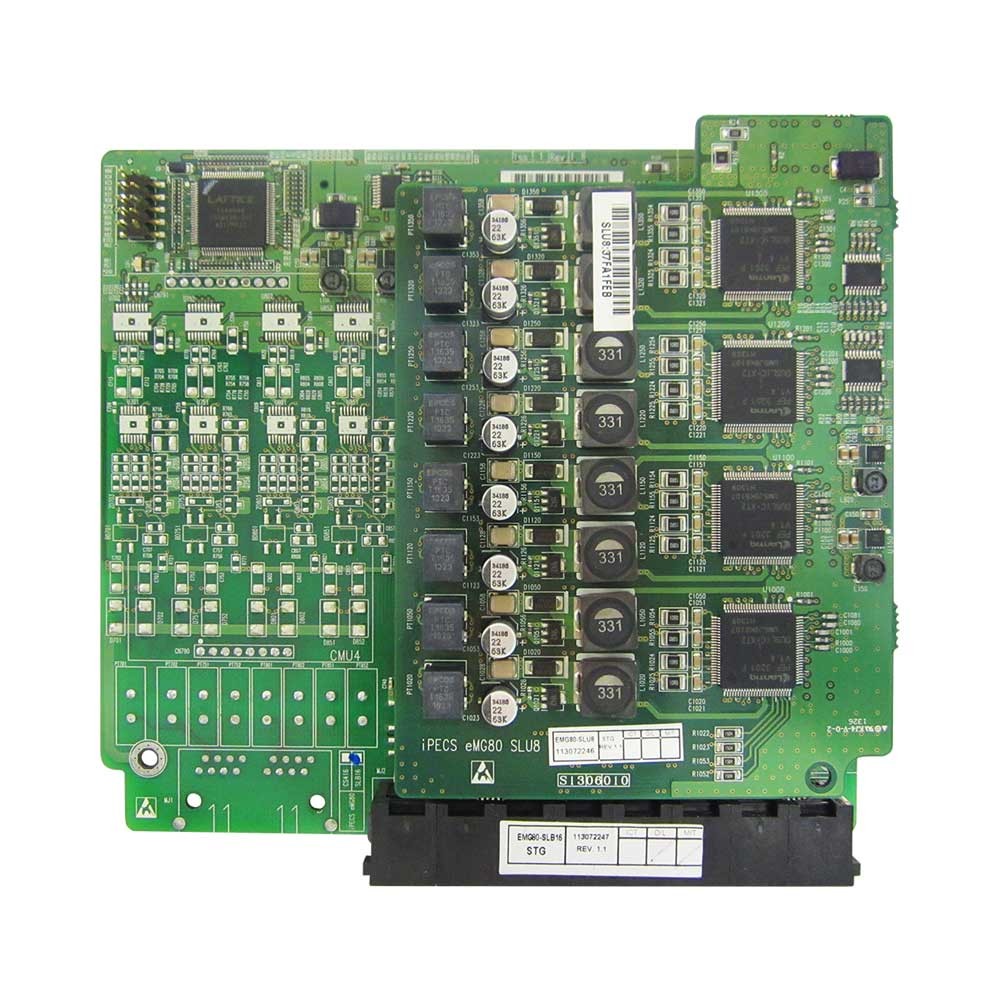

Ericsson-Lg SLB16 - Плата 16 портов SLT-телефонов.

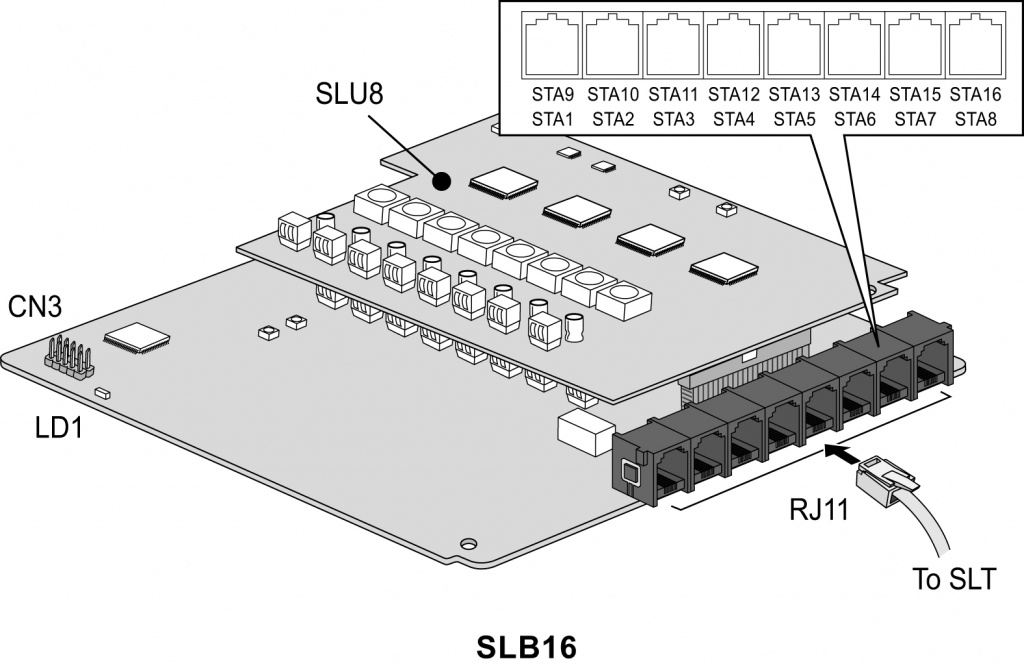

Плата интерфейсов однолинейных аналоговых терминалов (SLT) Ericsson-Lg SLB16 имеет 16 портов SLT-телефонов. Обратите внимание, что 8 из 16 портов SLT предоставляются дочерней платой Ericsson-Lg SLU8, которая уже установлена на заводе-изготовителе. Плата может быть установлена в разъем CN1 системного блока Ericsson-Lg KSU или Ericsson-Lg EKSU для увеличения количества абонентских портов аналоговых SLT-телефонов. Плата снабжена двумя монтажными стойками, которые должны быть закреплены до установки платы.
Обратите внимание, что интерфейсная плата Ericsson-Lg SLB16 не имеет переходного разъема, поэтому она должна устанавливаться самой верхней (оконечной) платой на разъем CN1 материнских плат MBU.
Коннекторы и модульные разъемы.
Разъем |
Функции |
Примечание |
CN2 |
Для подключения к разъему CN1 первой интерфейсной платы |
70 контактов |
CN3 |
Разъем CPLD JTAG для технологических нужд |
10 контактов |
MJ2 |
16 портов SLT-телефонов |
RJ11 |
Светодиодные индикаторы.
Индикатор |
Цвет |
Описание |
LD1 |
Синий |
Состояние абонентского порта Светится - Абонентский порт используется Выключен - Абонентский порт в состоянии ожидания |
Технические характеристики платы Ericsson-Lg SLB16
Характеристики окружающей среды.
Условия эксплуатации |
Температура |
0 (o C) - 40 (o C) |
Влажность |
0~80% без образования конденсата |
Максимальная длина абонентских линий.
Абонент |
AWG 22 (0.65 mm) м |
AWG 24 (0.5 mm) м |
Аналоговый однолинейный телефон |
5000 |
3300 |
Цифровой терминал |
500 |
330 |
