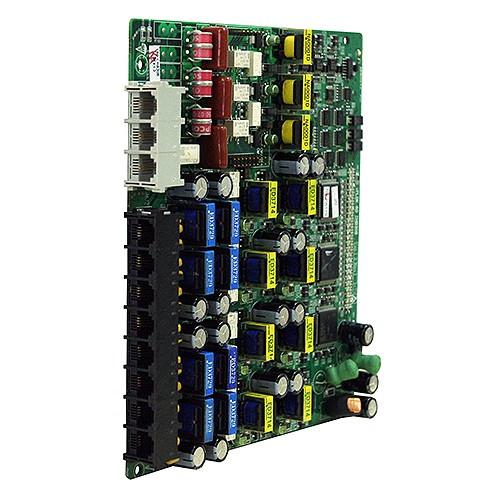

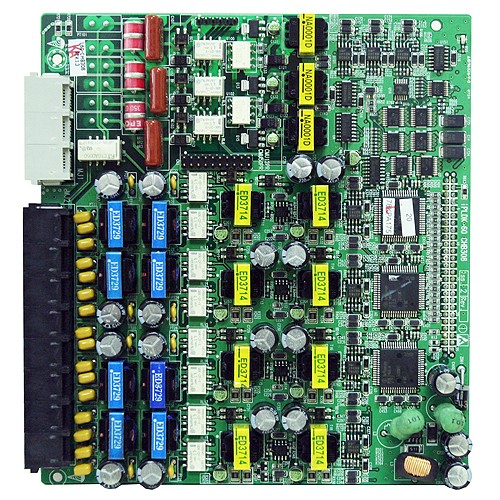

Ericsson-Lg L60-CHB308 - Плата расширения (3CO, 8 DKT/SLT)
- Товар снят с производства
- Запросить подбор аналога
- Производитель: Ericsson-Lg
- Артикул: L60-CHB308
- Код товара: 113709
- Категории товара:
Ericsson-Lg L60-CHB308 - Плата расширения (3CO, 8 DKT/SLT)
Ericsson-Lg CHB308 - Плата абонентских линий на 3 внешних линий и 8 внутренних линий

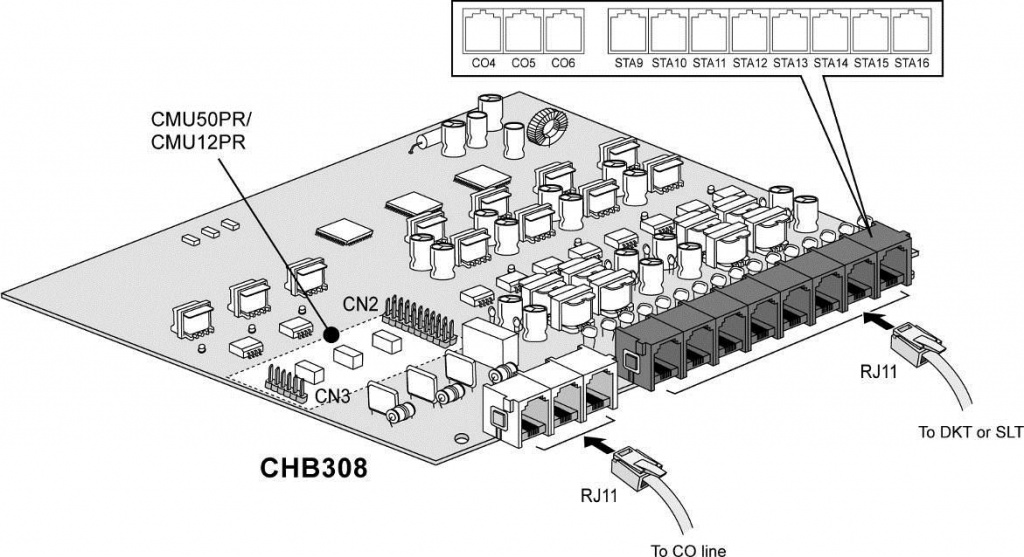

Плата Ericsson-Lg CHB308 устанавливается в специальный разъем платы MBU или EMBU для CHB308/CSB316/SLIB8 (CN2), и обеспечивает интерфейс подключения 3-х аналоговых внешних линий (CO/PBX Loop Start CO Line) с поддержкой импульсной и тоновой сигнализаций. Каждый интерфейс содержит схему подачи вызывного сигнала и схему распознавания замыкания шлейфа абонентской линии, аналого-цифровой преобразователь и т.д.
На плате, также, располагаются 8 гибридных (8 цифровых или 8 аналоговых) абонентских портов.CHB308 может распознавать FSK сигнал для входящего Caller-ID, тональные сигналы и DTMF сигнал для входящего Caller-ID.
Технические характеристики Ericsson-Lg CHB308
Наименование |
описание |
Характеристики |
Макс. удаленность абонентов от станции. |
DKT провод AWG-22 |
500m |
DKT провод AWG-24 |
330m |
|
SLT проводAWG-22 |
2990m |
|
SLT проводAWG-24 |
1770m |
|
Сигнал индукторного вызова |
75В эфф., 25Гц |
|
Внешнее контакт реле |
1A, 30В постоянного тока |
|
Вход источника музыки |
0 dBm, 600 Ом |
|
Порт внешнего оповещения |
0 dBm, 600 Ом |
|
Чувствительность при обнаружении вызывного сигнала |
30В при частоте 16-55Гц |
|
Тональный набор |
Девиация частоты |
Меньше, чем ±1.8% |
Время нарастания сигнала |
5мс |
|
Длительность тона |
Минимум 50мс, норм. 100мс |
|
Время между набором цифр |
Минимум 30мс, норм. 100мс |
|
Импульсный набор |
Девиация частоты |
Меньше, чем ±1.8% |
Время нарастания сигнала |
Максимум 5мс |
|
Параметры окружающей среды |
Температура |
От 0 до 40℃ |
Влажность |
От 0 до 80%(без конденсации) |
