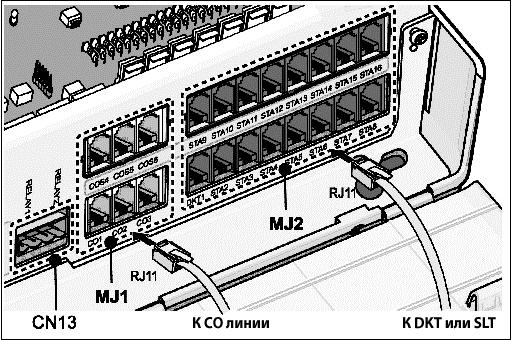

Ericsson-Lg L60-EKSU - Блок расширения (3CO, 8 DKT/SLT)
- Товар снят с производства
- Запросить подбор аналога
- Производитель: Ericsson-Lg
- Артикул: L60-EKSU
- Код товара: 113707
- Категории товара:
Ericsson-Lg L60-EKSU - Блок расширения (3CO, 8 DKT/SLT)

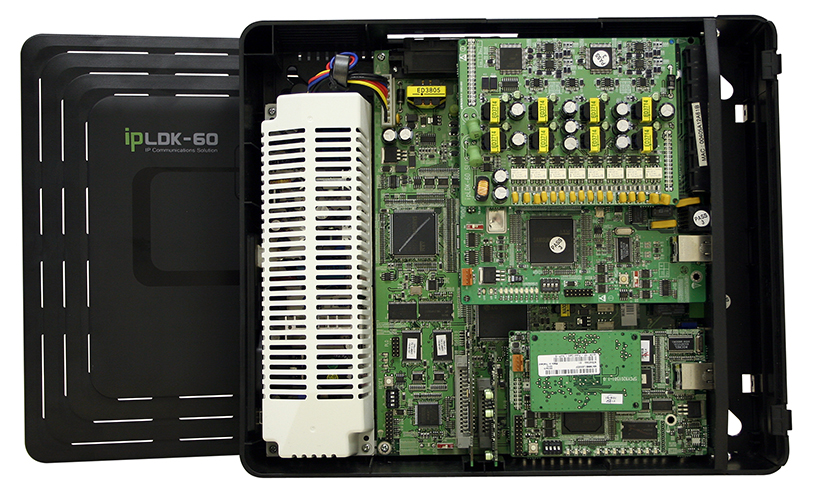

Ericsson-Lg EKSU - Системный блок расширения с материнской платой (EMBU) и блоком питания (PSU)

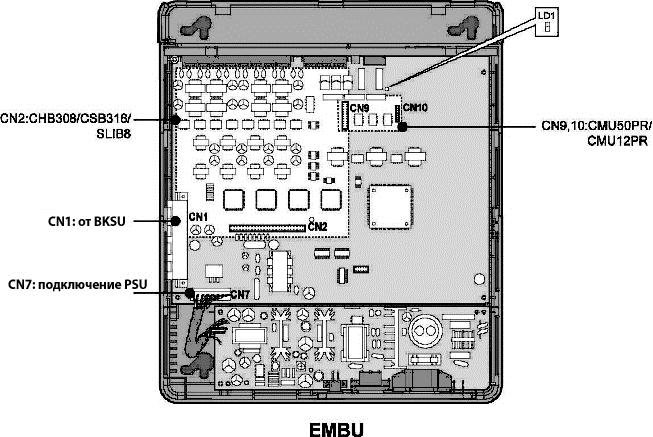

Плата Ericsson-Lg EMBU содержит:
- интерфейс подключения аналоговых и цифровых абонентских линий
- генератор вызывного сигнала
- реле управления внешними устройствами, такими как устройство громкого вызова (LBC) и др.
- дешифратор периферийных устройств
- системные часы (Master Clock Generation circuit)
- схему аварийного переключения при пропадании питания (PFT circuit [CO1 на последний аналоговый порт (STA8)])
Специализированная микросхема СБИС ACT2, включающая в себя процессор обработки цифровых сигналов (DSP) и предназначенная для коммутации ИКМ каналов на основе ВРК. Микросхема реализует функции коммутационной матрицы, генерации системных тонов, управления коэффициентами усиления.
Технические характеристики Ericsson-Lg EKSU
Блок питания (PSU) |
Входное напряжение переменного тока |
100~240 В+/- 10%, частота 47-63Гц |
Потребляемая мощность |
90Вт |
|
Предохранитель |
2A при напряжении 250 В |
|
Выходное напряжение постоянного тока |
+5, -5, +27, +30 В |
|
Батареи резервного электропитания |
Входное напряжение постоянного тока |
+24 В (по +12В с каждой батареи) |
Предохранители |
5.0A при напряжении 250 В |
|
Ток заряда |
Max. 200 мA |
|
Ток нагрузки |
Max. 3A (для BKSU), Max. 6A (для BKSU + EKSU ) |
|
Сигнал индукторного вызова |
75В эфф., 25Гц |
|
Внешнее контакт реле |
1A, 30В постоянного тока |
|
Чувствительность при обнаружении вызывного сигнала |
30В при частоте 16-55Гц |
|
Тональный набор |
Девиация частоты |
Меньше, чем ±1.8% |
Время нарастания сигнала |
5мс |
|
Длительность тона |
Минимум 50мс, норм. 100мс |
|
Время между набором цифр |
Минимум 30мс, норм. 100мс |
|
Импульсный набор |
Девиация частоты |
Меньше, чем ±1.8% |
Время нарастания сигнала |
Максимум 5мс |
|
Параметры окружающей среды |
Температура |
От 0 до 40℃ |
Влажность |
От 0 до 80%(без конденсации) |
|
Габариты |
Базовый блок, ШхВхД |
339мм x 288мм x 85мм |
Блок расширения, ШхВхД |
339мм x 288мм x 85мм |
|
Вес |
Базовый блок |
1.8 кг |
Блок расширения |
1.8 кг |
