Ericsson-Lg MG-PRIB - Плата ISDN PRI (30B+D), Q.931
- Производитель: Ericsson-Lg
- Артикул: MG-PRIB
- Код товара: 113730
- Категории товара:
Ericsson-Lg MG-PRIB - Плата ISDN PRI (30B+D), Q.931

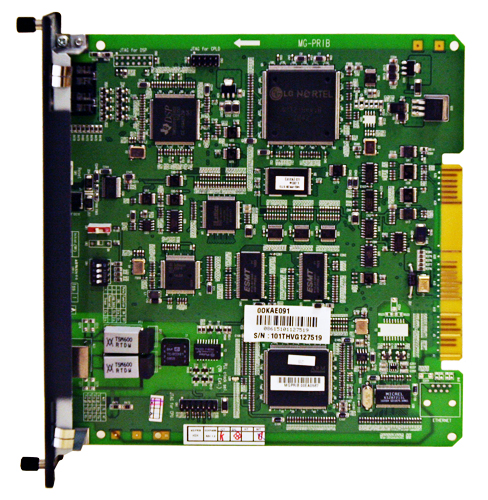

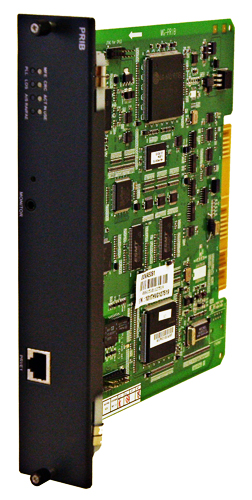

Ericsson-LG PRIB (Primary Rate Interface Board) - Плата интерфейса ISDN PRI.
Плата интерфейса ISDN PRI (PRIB) обеспечивает один (1) интерфейс PRI или один (1) интерфейс E1R2; данный интерфейс поддерживает 30 однонаправленных каналов ИКМ и 2 канала сигнализации для PRI или E1R2. Плата PRIB использует существующий интерфейс, описанный в рекомендациях ITU-T G.704, G.703 и G.823. Сюда входит формат кадра CEPT, состоящий из 32 8-битовых таймслотов, скорость передачи данных 2,048 МГц. Из 32 временных интервалов кадра 30 определены как информационные каналы, таймслоты 1-15 и 17-31, соответствующие телефонным каналам 1-30. Длительность кадра составляет 125 мкс, он содержит 32 таймслота (TS). TS № 0 выделен для цикловой синхронизации кадра, а TS № 16 назначен каналу сигнализации; остальные TS доступны для назначения каналу B. Кадр CEPT содержит четыре бита сигнализации: A, B, C и D. Биты сигнализации всех 30 информационных каналов передаются в таймслоте 16 для кадров 1-15. Плата Ericsson-Lg MG-PRIB поддерживает импульсный набор, набор DTMF и сигнализацию по регистру MFC-R2 (на основании Рекомендации ITU-T Q.440-480).

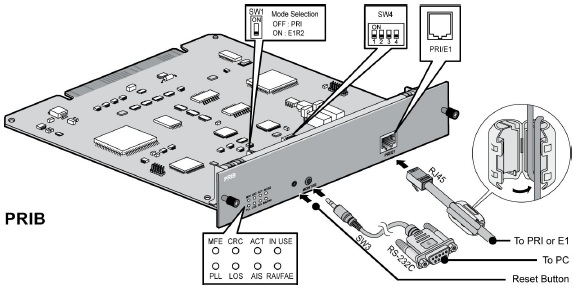

Ericsson-Lg MG-PRIB можно устанавливать в универсальные гнезда 1-6 любого KSU, кроме гнезда № 1 первого KSU.
| LED | Режим PRI | Режим E1R2 | Примечания |
| LD1 | Синхронизация ФАПЧ | Синхронизация ФАПЧ | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD2 | Потеря сигнала от линии | Потеря сигнала отлинии | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD3 | Сигнал индикации аварийного состояния | Сигнал индикации аварийного состояния | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD4 | Дистанционная индикация аварийных стстояний | Ошибка цикловой синхронизации | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD5 | Множественные сбои кадров | Множественные сбои кадров | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD6 | Ошибка проверки избыточным циклическим кодом | Проверка избыточным циклическим кодом (ВКЛ.:включение, ВЫКЛ.:отключение) | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD7 | Индикация штатной работы | Индикация штатной работы | Синий (мигает,используется) |
| LD8 | Индикация использования канала | Индикация использования канала | Синий ВКЛ.:канал используется ВЫКЛ.:все каналы в режиме ожидания |
Технические характеристики Ericsson-LG MG-PRIB
Параметры окружающей среды.
| Параметр | Градусы, С | Градусы, F |
| Рабочая температура | 0-40 | 32-104 |
| Оптимальная рабочая температура | 20-26 | 68-78 |
| Температура хранения | 10-70 | 32-158 |
| Относительная влажность | 0-80 % | 0-80 % |
