Fluke Networks CFP-Q-ADD-R - Комплект из Quad OLTS модулей, удаленного блока Versiv и кабелей

Производитель: Fluke Networks
Артикул: FL-CFP-Q-ADD-R
Код товара: 116498

Категории товара:
— Кабельные тестеры

Описание

Fluke Networks CFP-Q-ADD-R - Комплект из Quad OLTS модулей, удаленного блока Versiv и кабелей

Анализатор Fluke Networks CertiFiber Pro выполнен на базе универсальной модульной платформы Versiv и предназначен для тестирования и сертификации волоконно-оптических кабельных систем.

Он позволяет провести базовую (OLTS Tier 1) и расширенную (OTDR Tier 2) сертификацию оптических линий. OLTS Tier 1 - измерение базовых параметров (вносимые потери, длина линии) волоконно-оптических кабельных систем и сертификация их в соответствии с требованиями стандартов TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1. OTDR Tier 2 - рефлектометрическая диагностика оптической линии. Программное обеспечение LinkWare входящее в комплект поставки позволяет проводить подробный анализ и составлять профессиональные отчеты о проведенных тестированиях. CertiFiber Pro поддерживает работу с одномодовыми и многомодовыми волокнами (в зависимости от комплектации). Все модели оснащены визуализатором повреждений (VFL), имеют удобный, русскоязычный интерфейс и сенсорный дисплей 5,7” для удобства масштабирования диаграмм.

* Перед использованием прибора производителем рекомендуется произвести прогрев лазера, для его максимальной стабилизации, это обеспечит максимальную точность при измерениях.

Для прогрева нужно просто включить прибор на 5 минут. После чего прибор желательно не выключать до окончания всех измерений. В противном случае прогрев прибора нужно будет повторить.

Комплект Fluke Network CFP-Q-ADD-R имеет два модуля CertiFiber Pro Quad OLTS, удаленный блок Versiv и набор эталонных кабелей. Предназначен для тестирования и сертификации волоконно-оптических линий связи (потери, затухание, длина шлейфа). Подходит для расширения функционала любой модели прибора, на платформе Versiv, не имеющей удаленный модуль.

Основные функции Fluke Networks CertiFiber Pro

Уникальные функции:

Versiv позволяет пользователям добиваться значительно большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования
Система управления ProjX упрощает задачи от первоначальной настройки до приемки системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
Пользовательский интерфейс Taptive делает возможным расширенный анализ и легкую настройку и управление для технических специалистов всех уровней.
Программное обеспечение управления LinkWare обеспечивает непревзойденный анализ результатов тестирования и профессиональные отчеты тестирования

Стандарты:

CertiFiber Pro выполняет объединенную сертификацию OLTS Tier 1 (базовую), OTDR Tier 2 (расширенную), инспекцию чистоты поверхности коннекторов и разъемов находясь в паре с OptiFiber Pro OTDR
Мастер установки эталона проверяет эталонные шнуры (TRC) по ISO/IEC 14763-3 и устраняет ошибки отрицательных потерь
Совместимость условий оптического запуска с Encircled Flux в соответствии с требованиями стандартов ANSI/TIA и ISO/IEC

Особенности:

Режим “Автотест” - измерение оптических потерь, расстояния и расчет допустимого бюджета потерь в паре оптических волокон (Tx, Rx) на двух длинах волн. Длительность теста - 3 секунды
Предоставление результатов в форме «прошел/не прошел»
Возможность двойного измерения длин волн на одном оптоволокне позволяет тестеру использоваться в условиях, которые требуют только одно волоконно-оптическое соединение.
Уменьшение вероятности ошибок измерения за счет одновременного тестирования в двух направлениях (Tx, Rx)
Поддержка подключения видео-микроскопа для проверки чистоты оп- тических коннекторов SC, ST, LC и FC
Встроенный локатор Visual Fault Locator (VFL) для базовой диагностики неисправностей и “прозвонки” волокон
Соответствует требованиям TIA-526-14-B и IEC 61280-4-1 Encircled Flux

Система управления ProjX:

Система ProjX от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты. Простота и эффективность сошлись воедино.

Пользовательский интерфейс Taptive:

Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений.

Интерфейс Taptive упрощает настройку, исключает ошибки и ускоряет поиск и устранение неисправностей.

Программное обеспечение LinkWare для управления результатами тестирования:

Управление результатами тестирования и создание профессиональных отчетов об испытаниях является традицией программного обеспечения LinkWare, предоставляя менеджерам по проектам беспрекословную возможность наблюдения за рабочим процессом и обобщения результатов.

LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.

Технические характеристики Fluke Networks CertiFiber PRO

Спецификации измерителя мощности
Входной разъем	Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
Тип детектора	InGaAs
Длины волн	850 нм, 1300 нм, 1310 нм, 1550 нм
Диапазон измерения мощности	от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
Колебания измерения мощности1,2	< +/- 5% +/- 32 пВт
Линейность измерений3	< ± 0,1 дБ
Период перекалибровки	1 год
1. +/- 100 пВт при 850 нм 2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST. 3. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.

Спецификации потерь/длины
Технические характеристики	Многомодовые модули CertiFiber Pro	Одномодовые модули CertiFiber Pro
Скорость тестирования (не включает время привязки)	Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн) Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
Входные/выходные разъемы	Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
Условия подключения1,2	Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1
Типы протестированного волокна	50/125 мкм или 62,5/125 мкм	одномодовый
Тип и длина волны источника	Источник LED 850 нм ± 30 нм 1300 нм ± 20 нм	Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм
Максимальное измерение длины	12 км	130 км
Точность измерения длины	± 1,5 плюс ± 1% длины	± 1,5 плюс ± 1% длины
Выходная мощность (номинальная)	≥ -24 дБм с EF-TRC	≥ -4 дБм
Стабильность выходной мощности3	± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут	± 0,1 дБ в течение 8 часов ± 0,08 дБ в течение 15 минут
1. На выходе EF-TRC 2. Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95% 3. Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре

Спецификации потерь/длины (продолжение)
Длины волн источника	850 нм, 1300 нм, 1310 нм, 1550 нм
Диапазон измерения мощности	от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
Погрешность измерения мощности2, 3	< +/- 5% +/- 32 пВт
Линейность измерений4	< ± 0,1 дБ
Период перекалибровки	1 год
1. При постоянной температуре относительно уровня мощности после 15-минутного разогрева. 2. +/- 100 пВт при 850 нм 3. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST. 4. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После пятиминутного разогрева.

Особые спецификации
Visual Fault Locator (VFL)
Название	Требование
Выходная мощность	>-5 дБм <0 dBm Одномодовое волокно SMF-28 Непрерывная волна Разъем SC/UPC
Рабочая длина волны	Номинал 650 нм
Режимы вывода	Непрерывная волна Импульсный режим (2 - 3 Гц частоты мигания)
Адаптер разъема	Универсальный 2,5 мм
Безопасность лазера	Класс II CDRH Диапазон нерабочих температур

Требования к окружающей среде
Название	Требование
Рабочая температура	от -18 °C до 45 °C
Температура хранения	от -30 °C до +60 °C
Рабочая относительная влажность % относительной влажности без конденсации	от 0% до 90%, от 0 °C до 35 °C от 0% до 70%, от 35 °C до 45 °C
Вибрация	Случайная, 2 г, 5–500 Гц
Ударная нагрузка	Испытание на падение с высоты 1 м с модулем и адаптером и без
Безопасность	CSA C22.2 № 1 010,1: 1992 EN 61010-1 1st Edition + Amendments 1, 2
Степень загрязнения	2
Высота над уровнем моря	Рабочая: 4 000 м; хранение: 12 000 м
Электромагнитная совместимость	EN 61326–1

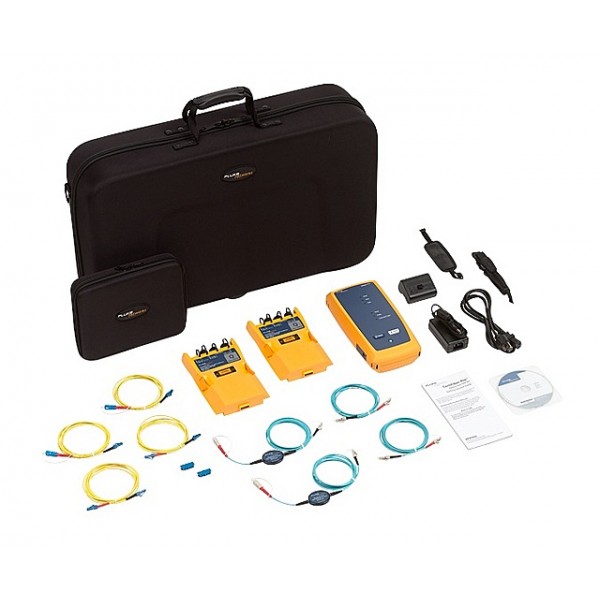

Комплект поставки Fluke Networks CertiFiber PRO CFP-Q-ADD-R

Удаленный блок Versiv с аккумулятором;
Два модуля CertiFiber Pro Quad OLTS;
Комплект SC/LC EF-совместимых многомодовых эталонных шнуров 50 мкм;
Комплект SC/LC одномодовых эталонных шнуров 9 мкм;
Кейс для хранения эталонных шнуров;
Два симплексных (одинарныйх) адаптера LC/LC;
Ручной ремешок;
Плечевой ремешок;
Большой кейс для переноски;
Компакт-диск с руководством пользователя;
Зарядное устройство переменного тока;
Сертификат о калибровке и руководство пользователя.
