Fluke Networks DSX-5000Mi - Кабельный тестер для сертификации СКС с модулями оптического тестера ММ и видеомикроскопом
Комплектация кабельного тестера Fluke Networks DSX-5000Mi на базе модульной платформы Versiv имеет два модуля DSX-5000 CableAnalyzer, два многомодовых модуля CertiFiber ММ OLTS, набор эталонных MM оптических щнуров, и USB-видеомикроскоп. Применяется для тестирования и сертификации медных и многомодовых волоконно-оптических линий связи (потери, длина, полярность).
Основные функции Fluke Networks DSX-5000
Уникальные функции DSX-5000:
- Versiv позволяет пользователям добиваться значительно большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования
- Система управления ProjX™ упрощает задачи от первоначальной настройки до приемки системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
- Пользовательский интерфейс Taptive делает углубленный анализ данных, простую настройку и использование доступными для операторов с любыми уровнями навыков
- Программное обеспечение управления LinkWare обеспечивает непревзойденный анализ результатов тестирования и профессиональные отчеты тестирования
- DSX уменьшает время, необходимое для исправления сбоев кабельных систем, при помощи выделенной диагностики Dedicated Diagnostics, простого теста, обнаруживающего проблему
Стандарты:
- Соответствует предлагаемым требованиям точности ISO (IEC WG9 Standard IEC61935-1) Level V до 1000 МГц
- Поддерживает полный набор стандартов омической асимметрии, необходимых для питания через Ethernet (PoE): IEC61935-1 и 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2
- Проекты симметрии нового поколения – IEEE 802,3, TIA TR42.7
Производительность DSX-5000:
- Десятисекундный тест Cat 6A вносит свой вклад в самый быстрый способ получения сертификации
- Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей
- Управление до 12 000 результатами тестирования с полной графикой

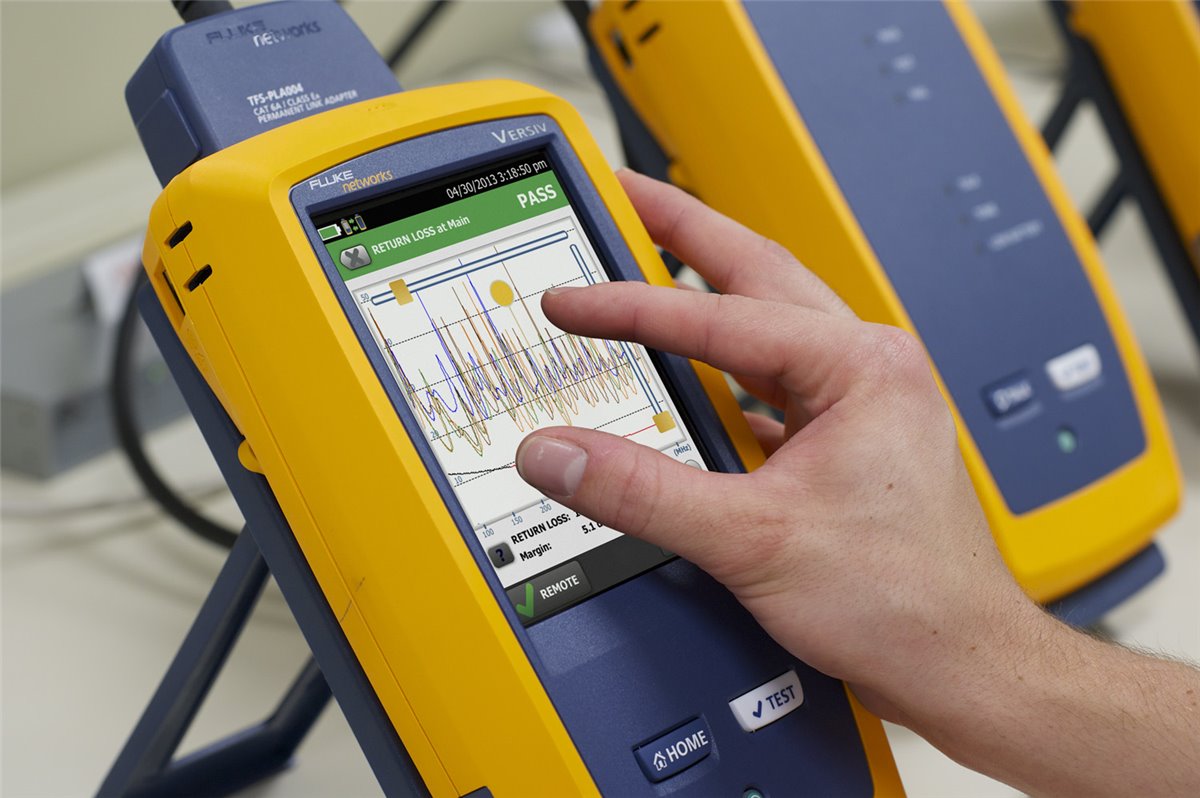

- Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
- В отчет управляющего программного обеспечения LinkWare входит 1 миллион линий

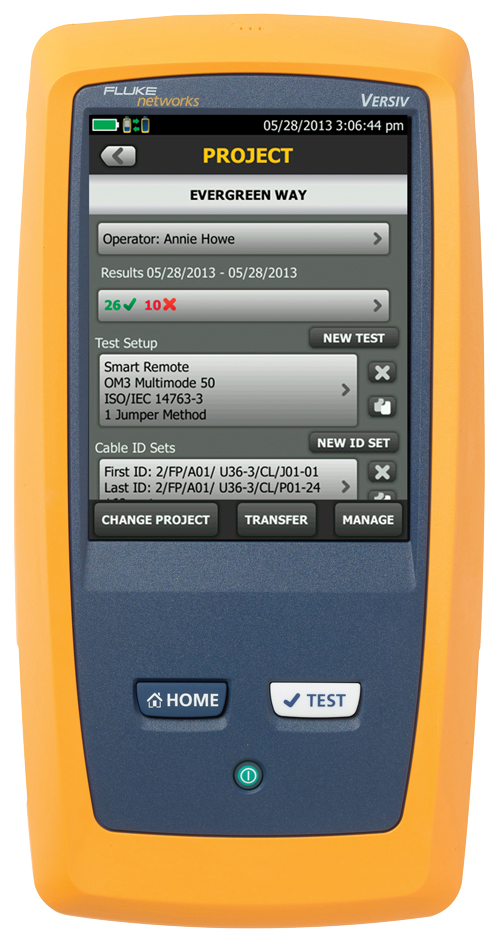

Система управления ProjX™:
Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты. Простота и эффективность сошлись воедино.
Пользовательский интерфейс Taptive™:
Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений.
Интерфейс Taptive упрощает настройку,
исключает ошибки и ускоряет поиск и устранение неисправностей.
Программное обеспечение LinkWare™ для управления результатами тестирования:
У менеджеров проектов есть все возможности для наблюдения за рабочим процессом и консолидации результатов тестирования.
LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.
Технические характеристики Fluke Networks DSX-5000
| Типы кабелей |
| Кабели LAN с экранированной и неэкранированной витой парой |
- TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ω
ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ω и 120 Ω
|
| Адаптеры со стандартным интерфейсом соединения |
| Адаптеры для тестирования Постоянной линии |
- Тип штекера: экранированный RJ45
Дополнительный тип штекера: Tera
|
| Адаптеры для каналов |
- Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: Tera
|
| Стандарты теста: |
TIA |
- Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2
|
ISO/IEC |
- Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями
|
Максимальная частота |
|
| Общие технические характеристики |
| Скорость автотеста |
- Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды. Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды
|
| Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) |
- Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)
|
| Защита на входе |
- Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений
|
| Дисплей |
- 5,7 дюймовый LCD дисплей с емкостным сенсорным экраном
|
| Корпус |
- Высокопрочный пластик с ударопоглощающим внешним корпусом
|
| Размеры |
- Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)
|
| Масса |
- Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 1,28 кг
|
| Основной и удаленный модули: |
- Блок литиево-ионных батарей, 7,2 В
|
| Типичный срок эксплуатации аккумулятора: |
|
| Время зарядки* |
- При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.
|
| Поддерживаемые языки |
- Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский
|
| Калибровка |
- 1 год (калибровка, проведенная сервисным центром)
|
| Параметры окружающей среды |
| Рабочая температура |
|
| Температура хранения |
|
| Рабочая относительная влажность |
- От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °C
|
| Вибрация |
|
| Ударная нагрузка |
- Испытание на падение с высоты 1 м с модулем и адаптером и без
|
| Безопасность |
- CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2
|
| Рабочая высота над уровнем моря |
|
| Электромагнитная совместимость |
|
| Характеристики производительности** |
| Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов) |
- Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.
|
| Режимы тестирования класса FA |
- Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.
|
| Длина витой кабельной пары1 |
| |
Без дистанционного управления |
С дистанционным управлением |
| Диапазон |
|
|
| Разрешение |
|
|
| Точность |
- ± (0,3 м + 2 %); 0 м до 150 м
± (0,3 м + 4 %); 150 м до 800 м
|
|
| Задержка распространения |
| |
Без дистанционного управления |
С дистанционным управлением |
| Диапазон |
|
|
| Разрешение |
|
|
| Точность |
- ± (2 нс + 2 %); 0 нс до 750 нс
± (2 нс + 4 %); 750 нс до 4000 нс
|
|
| Разница задержек |
| Диапазон |
|
| Разрешение |
|
| Точность |
|
| Тестирование сопротивления контурного тока |
| Диапазон |
|
| Разрешение |
|
| Точность |
|
| Время восстановления после перегрузки |
- Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.
|
Комплект поставки Fluke Networks DSX-5000QOi
- Базовый блок Versiv и удаленный блок с аккумуляторами;

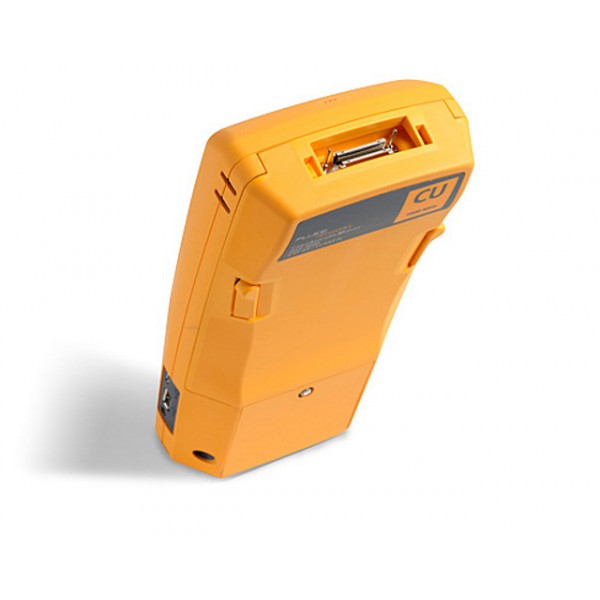

- Два модуля DSX-5000 CableAnalyzer;
- Два многомодовых модуля CertiFiber MM OLTS;
- Комплект из 2х Permanent Link адаптеров CAT 6A/класса EA;
- Комплект из 2х Channel адаптеров CAT 6A/класса EA;
- Два переговорных устройства;
- Два ручных ремешка;
- Два плечевых ремешка;
- Кейс для переноски;
- Micro-USB кабель, для подключения к компьютеру;
- Компакт-диск с программным обеспечением LinkWare;
- Компакт-диск с программным обеспечением AxTalk;
- Два зарядных устройства переменного тока;
- Два универсальных проходных адаптера RJ45 на RJ45/RJ11/RJ12
- Два терминатора AxTalk;
- USB-видеомикроскоп с 4-мя сменными адаптерами;
- Два очистителя коннекторов OneClick (1,25/2,50 мм);
- Два симплексных проходных адаптера LC/LC;
- Комплект SC/LC EF-совместимых многомодовых эталонных шнуров 50 мкм;
- Кейс для хранения эталонных шнуров;
- Сертификат о калибровке и руководство пользователя.
