Fluke Networks DSX-5000QOi - Кабельный тестер для сертификации СКС с модулем оптического рефлектометра MM/SM, оптического тестера ММ/SM и видеомикроскопом

Производитель: Fluke Networks
Артикул: FL-DSX-5000QOi INTL
Код товара: 116484

Категории товара:
— Сертификация СКС

Описание

Fluke Networks DSX-5000QOi - Кабельный тестер для сертификации СКС с модулем оптического рефлектометра MM/SM, оптического тестера ММ/SM и видеомикроскопом

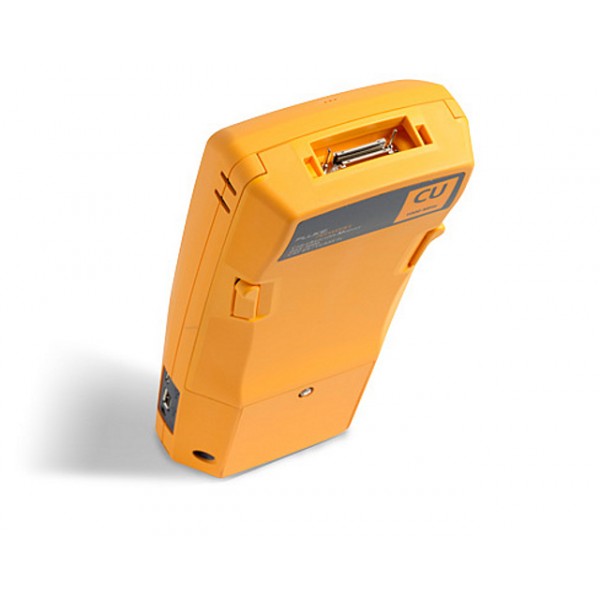

Комплектация кабельного тестера Fluke Networks DSX-5000QOi на базе модульной платформы Versiv имеет два модуля DSX-5000 CableAnalyzer, два модуля CertiFiber Quad OLTS, модуль OptiFiber Quad OTDR, набор эталонных SM и MM оптических щнуров, набор компенсационных катушек и USB-видеомикроскоп. Применяется для тестирования и сертификации медных и волоконно-оптических линий связи (потери, длина, полярность и рефлектометрия).

Основные функции Fluke Networks DSX-5000

Уникальные функции DSX-5000:

Versiv позволяет пользователям добиваться значительно большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования
Система управления ProjX™ упрощает задачи от первоначальной настройки до приемки системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
Пользовательский интерфейс Taptive делает углубленный анализ данных, простую настройку и использование доступными для операторов с любыми уровнями навыков
Программное обеспечение управления LinkWare обеспечивает непревзойденный анализ результатов тестирования и профессиональные отчеты тестирования
DSX уменьшает время, необходимое для исправления сбоев кабельных систем, при помощи выделенной диагностики Dedicated Diagnostics, простого теста, обнаруживающего проблему

Стандарты:

Соответствует предлагаемым требованиям точности ISO (IEC WG9 Standard IEC61935-1) Level V до 1000 МГц
Поддерживает полный набор стандартов омической асимметрии, необходимых для питания через Ethernet (PoE): IEC61935-1 и 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2
Проекты симметрии нового поколения – IEEE 802,3, TIA TR42.7

Производительность DSX-5000:

Десятисекундный тест Cat 6A вносит свой вклад в самый быстрый способ получения сертификации
Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей
Управление до 12 000 результатами тестирования с полной графикой

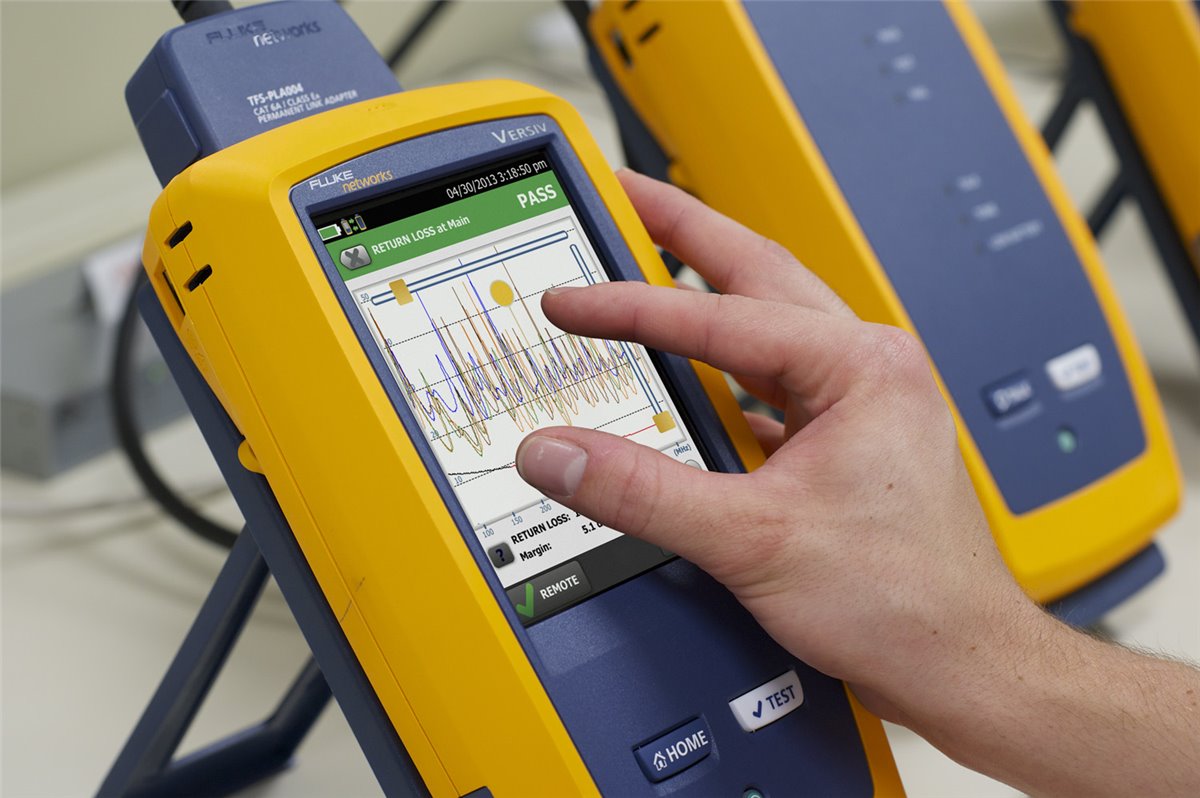

Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
В отчет управляющего программного обеспечения LinkWare входит 1 миллион линий

Система управления ProjX™:

Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты. Простота и эффективность сошлись воедино.

Пользовательский интерфейс Taptive™:

Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений.

Интерфейс Taptive упрощает настройку, исключает ошибки и ускоряет поиск и устранение неисправностей.

Программное обеспечение LinkWare™ для управления результатами тестирования:

У менеджеров проектов есть все возможности для наблюдения за рабочим процессом и консолидации результатов тестирования.

LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.

Технические характеристики Fluke Networks DSX-5000

Типы кабелей
Кабели LAN с экранированной и неэкранированной витой парой	TIA Категории 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC Класса C, D, E, EA, F, и FA: 100 Ω и 120 Ω

Адаптеры со стандартным интерфейсом соединения
Адаптеры для тестирования Постоянной линии	Тип штекера: экранированный RJ45 Дополнительный тип штекера: Tera
Адаптеры для каналов	Тип гнезда: экранированный RJ45 Дополнительный тип гнезда: Tera

Стандарты теста:
TIA	Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2
ISO/IEC	Сертификация класса C и D, E, Ea, F, FA в соответствии с ISO/IEC 11801:2002 и дополнениями
Максимальная частота	1200 МГц

Общие технические характеристики
Скорость автотеста	Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунды. Полный автотест соединений категории 6A класса EA (обе стороны) 10 секунды
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов)	Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F)
Защита на входе	Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений
Дисплей	5,7 дюймовый LCD дисплей с емкостным сенсорным экраном
Корпус	Высокопрочный пластик с ударопоглощающим внешним корпусом
Размеры	Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 2,625 x 5,25 x 11,0 дюйма (6,67 x 13,33 x 27,94 см)
Масса	Основной блок Versiv с установленным модулем DSX-5000 и элементом питания: 1,28 кг
Основной и удаленный модули:	Блок литиево-ионных батарей, 7,2 В
Типичный срок эксплуатации аккумулятора:	8 ч.
Время зарядки*	При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда.
Поддерживаемые языки	Русский, английский, французский, немецкий, испанский, португальский, японский и упрощенный китайский
Калибровка	1 год (калибровка, проведенная сервисным центром)

Параметры окружающей среды
Рабочая температура	От 0°C до 45 °C
Температура хранения	От -20° C до +50 °C
Рабочая относительная влажность	От 0 % до 90 %, от 0 °C до 35 °C От 0 % до 70 %, от 35 °C до 45 °C
Вибрация	Случайная, 2 г, 5–500 Гц
Ударная нагрузка	Испытание на падение с высоты 1 м с модулем и адаптером и без
Безопасность	CSA 22,2 No. 61010, IEC 61010-1 2nd Edition + Amendments 1, 2
Рабочая высота над уровнем моря	4 000 м
Электромагнитная совместимость	EN 61326-1

Характеристики производительности**
Режимы тестирования каналов категории 6/класса EA (или категории более низких каналов)	Модули DSX-5000 CableAnalyzer превышают требования уровня IIIe TIA 1152 и требования уровня IV IEC 61935-1.
Режимы тестирования класса FA	Модули устройства DSX-5000 CableAnalyzer превышают требования уровня V, согласно 4 редакции IEC 61935-1.

Длина витой кабельной пары1
	Без дистанционного управления	С дистанционным управлением
Диапазон	800 м	150 м
Разрешение	0,1м	0,1м
Точность	± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м	± (0,3 м + 2 %)

Задержка распространения
	Без дистанционного управления	С дистанционным управлением
Диапазон	4000 нс	750 нс
Разрешение	1 нс	1 нс
Точность	± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс	± (2 нс + 2 %)

Разница задержек
Диапазон	От 0 нс до 100 нс
Разрешение	1 нс
Точность	± 10 нс

Тестирование сопротивления контурного тока
Диапазон	0 Ом до 540 Ом
Разрешение	0,1 Ω
Точность	± (1 Ом + 1%)
Время восстановления после перегрузки	Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении.

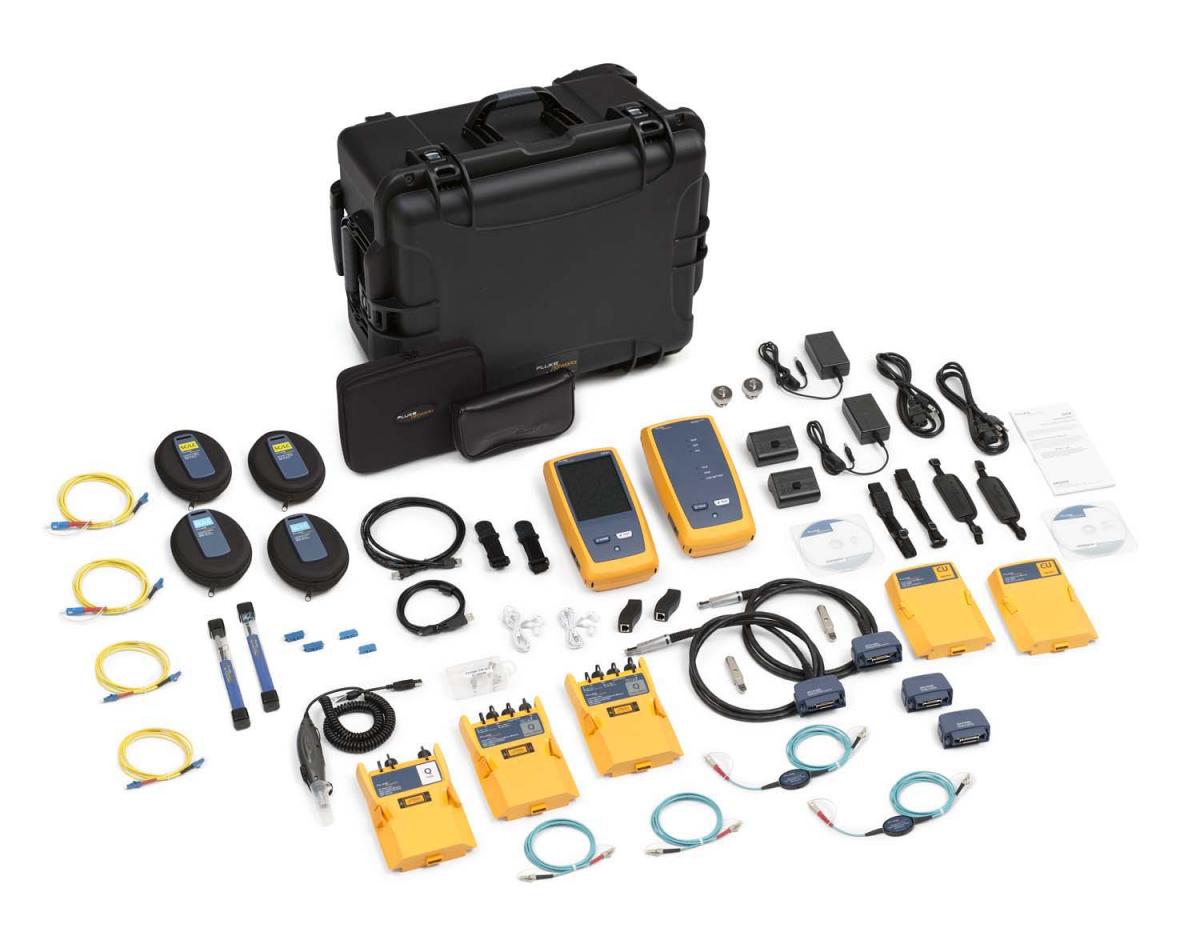

Комплект поставки Fluke Networks DSX-5000QOi

Базовый блок Versiv и удаленный блок с аккумуляторами;
Два модуля DSX-5000 CableAnalyzer;
Два модуля CertiFiber Quad OLTS;
Модуль OptiFiber Quad OTDR;
Комплект из 2х Permanent Link адаптеров CAT 6A/класса EA;
Комплект из 2х Channel адаптеров CAT 6A/класса EA;
Два переговорных устройства;
Два ручных ремешка;
Два плечевых ремешка;
Жесткий кейс для транспортировки;
Micro-USB кабель, для подключения к компьютеру;
Компакт-диск с программным обеспечением LinkWare;
Компакт-диск с программным обеспечением AxTalk;
Два зарядных устройства переменного тока;
Два универсальных проходных адаптера RJ45 на RJ45/RJ11/RJ12
Два терминатора AxTalk;
USB-видеомикроскоп в чехле с 4-мя сменными адаптерами;
Два очистителя коннекторов OneClick (1,25/2,50 мм);
Два симплексных проходных адаптера SC/SC;
Два симплексных проходных адаптера LC/LC;
Две многомодовые компенсационные катушки SC/LC - 50 мкм;
Две одномодовые компенсационные катушки SC/LC - 9 мкм;
Комплект из 2х SC/LC EF-совместимых многомодовых эталонных шнуров 50 мкм,
Комплект одномодовых эталонных шнуров SC/LC;
Кейс для хранения эталонных шнуров;
Сертификат о калибровке и руководство пользователя.
