Fonet МТ-88 - Переносной телефонный аппарат-трубка
- Производитель: Fonet
- Артикул: МТ-88
- Код товара: 126925
- Категории товара:
- — Промышленные телефоны, всепогодные телефоны
Fonet МТ-88 - Переносной телефонный аппарат-трубка
Система телефонной связи на базе телефонных трубок Fonet МТ-88 и телефонных розеток РТЛ-88 предназначена для обеспечения телефонной связи в подземных выработках шахт и рудников, неопасных по газу, и на предприятиях и производствах с тяжелыми условиями производства (высокая запыленность, влажность, вибрация, шум, агрессивные химические среды, высокие и низкие температуры) в составе сетей производственных АТС.
Устройства, входящие в состав системы соответствуют степени пылевлагозащиты — IP65 (согласно ГОСТ 14254-2015) и имеют исполнение РН1 (рудничное нормальное).
Система строится в местах, где есть необходимость обеспечения телефонной связью протяженных участков, но существуют ограничения в прокладке большого количества телефонных линий или предоставлении отдельных телефонных номеров АТС.
Состав системы:
- МТ-88 — трубка телефонная
- РТЛ-88 — розетка телефонная
- блок питания 220/48 В на DIN-рейку

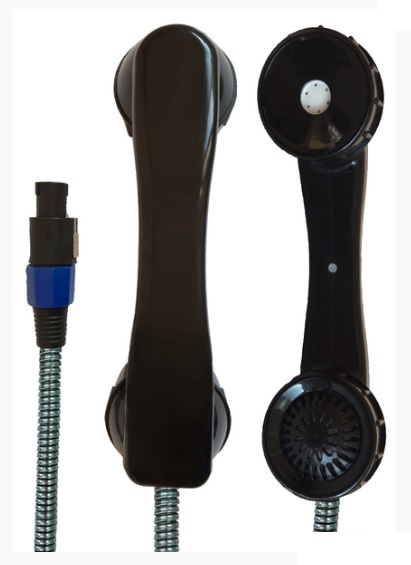

Трубка телефонная содержит в себе микрофонный и телефонный капсюли, а также электронную схему. Бронерукав трубки оканчивается разъемом с защелкой.
В корпусе телефонной розетки РТЛ-88 размещены источник вторичного питания, клеммники для подключения кабелей, вызывное устройство, вызывной капсюль ТВК-03. На боковых поверхностях корпуса размещены два сверхъярких светодиода для светового дублирования вызова.
Блок питания 220/48В обеспечивает розетки РТЛ-88 питанием 48В постоянного тока.
Принцип работы системы:
Для полноценной работы системы достаточно одной телефонной абонентской линии АТС. Розетки РТЛ-88 подключаются к линии параллельно.
При подключении трубки МТ-88 к любой розетке РТЛ-88 происходит автоматический вызов заранее запрограммированного телефонного номера.
При поступлении вызова из АТС на линию, срабатывает вызывное устройство, находящееся в розетках РТЛ-88. Вызов дублируется миганием сверхъярких светодиодов на корпусе розетки. Для ответа на поступающий вызов достаточно подключить телефонную трубку МТ-88 к любой активной розетке РТЛ-88. Количество одновременно подключенных трубок на одну телефонную линию — не более 3-х.
Функции системы:
- телефонная связь
- прием входящих звонков со световым дублированием входящего вызова
- возможность проведения переговоров параллельных абонентов между собой (до 3-х)
- функция «поисковый маячок» — для определения местонахождения розетки РТЛ-88
Технические характеристики:
Максимальное сопротивление шлейфа, Ом, не менее |
1500 |
Макс. количество розеток РТЛ-88 в системе |
25 |
Напряжение линии, В |
24…72 |
Габаритные размеры, мм — трубки МТ-88 — розетки РТЛ-88 |
240х65х65 180х170х80 |
Вызывное напряжение, В |
50…150 |
Масса, кг — трубки МТ-88 — розетки РТЛ-88 |
0,7 2 |
Частота вызывного напряжения, Гц |
20…50 |
Запыленность воздуха, мг/м3 |
не более 2500 |
Напряжение питания постоянного тока, В |
36…48 |
Среднее время восстановления работоспособного состояния в условиях электроремонтных мастерских, час |
не более 2 |
Показатель затухания местного эффекта, дБ |
не менее 8 |
Средняя наработка на отказ, час |
не менее 10000 |
Рабочий диапазон температур, град. С |
- 50 … +60 |
Средний срок службы, лет |
не менее 6 |
Относительная влажность при 35 град.С, % |
100 |
Ускорение при максимальной вибрационной нагрузке в диапазоне частот от 10 до 70 Гц |
49 м/с2 |
Громкость вызывного сигнала на расстоянии 1 м, дБ |
не менее 95 |
Общее количество ударов при ударных нагрузках с ускорением 147 м/с2 |
10000 |
