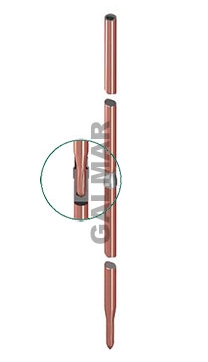

GALMAR GL-00085 - Стержень заземления омедненный безмуфтовый (D17)

GALMAR GL-00085 - Стержень заземления омедненный безмуфтовый (D17)

Вертикальные омеднённые безмуфтовые (кованые) стержни заземления Galmar c зажимо-уплотняющей втулкой изготовляются из катанной стали с электролитически нанесенным медным покрытием чистотой 99.9% и толщиной не менее 0.250 мм, составляющей молекулярное и неразрывное соединение со сталью. Стальная основа стержня отличается высокой прочностью на растяжение - 600 Н/мм².

Один из концов стержня сужен вследствие ковки, благодаря чему он сохраняет своё защитное медное покрытие по всей длине. Кроме того, суженный конец позволяет погружать стержень заземления в грунт без специального наконечника. В другом конце сделано углубление для соединения стержней друг с другом и увеличения суммарной длины.

На стыке стержней устанавливается втулка из нержавеющей стали, выполняющей одновременно уплотняющую и усиливающую соединение роли. Также втулка исключает возможные деформации пазовой части стержня, возникающие во время погружения в грунт.

Для монтажа безмуфтовых (кованных) стержней Galmar необходимо применять нагель, передающий ударную силу к центру стержня.

Омеднённая сталь

Ключевым фактором изготовления качественного омеднённого штыря заземления или омеднённого проводника является создание на стальной заготовке крепкого однородного медного покрытия необходимой толщины с минимальными примесями.

При этом основными характеристиками добротного омеднения являются:

• пластичность покрытия
• адгезия ("прилипание") к основе
• толщина медного слоя

Для достижения необходимых показателей используется не простое химическое осаждение в насыщенном растворе, а электролитическое осаждение.

Пластичность покрытия

Высококачественное медное покрытие гарантирует отсутствие трещин и расслоений при деформации штыря заземления, которое может возникнуть при монтаже в грунт.

Адгезия ("прилипание") к основе

Высокая величина адгезии медного покрытия к стальной основе обеспечивает отсутствие расслаивания покрытия при больших механических нагрузках, например, при погружении штыря заземления в грунт.

Такая адгезия позволяет выдавливать резьбу на штырях после омеднения с применением техники проката, что обеспечивает сохранение толщины медного слоя на резьбе (250 мкм), которую невозможно сделать, используя технологию создания резьбы ДО омеднения.

Толщина медного слоя

Для штырей заземления требуется толщина слоя не менее 250 мкм (0,25 мм). Такая величина характеризует механическую стойкость покрытия - во время погружения штыря оно подвержено трению и сцарапыванию твердыми элементами в грунте, в результате чего толщина меди уменьшается.

Оставшийся слой должен гарантировать срок службы штыря заземления не менее 30 лет в агрессивных грунтах (100 лет в обычных грунтах).

Технология омеднения

Ключевым фактором изготовления качественного стержня заземления является создание на стальной заготовке крепкого однородного медного покрытия необходимой толщины с минимальными примесями.

Испытания медного покрытия

Была проведена серия испытаний медного покрытия штырей производства GALMAR (Польша) с одновременным сравнением его качества с качеством покрытия на штырях других производителей. Тонкий слой меди легко сцарапывается, оголяя сталь (подробнее о последствиях - в комментарии к первому ролику). Толстый слой меди проявляет себя как "мыло" при снятии с пальца застрявшего кольца. За счет своей мягкости такой слой не позволяет острой кромке камня проникать глубоко в покрытие, заставляя его скользить по поверхности штыря.
