GALMAR GL-10022 - Стержень заземления омедненный резьбовой, D17

GALMAR GL-10022 - Стержень заземления омедненный резьбовой, D17

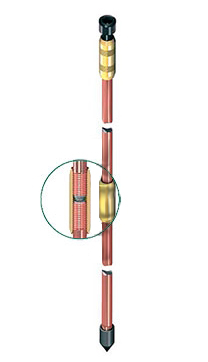

Стержень заземления GALMAR GL-10022 (D17) - основной элемент системы заземления, всей своей площадью "касающийся" грунта, что уменьшает общее сопротивление заземлителя.

Стержень из тянутой стали, гальванически покрытый чистой медью (99,9%), молекулярно и прочно сцепленной со сталью. Стальной стержень отличается высоким сопротивлением растяжению 600 Н/мм², предоставляющем возможность забивания его на большую глубину с помощью отбойного молотка.

Медное покрытие толщиной не менее 0.250 мм обеспечивает сохранность забитого в грунт стержня на протяжении не менее 30 лет.

Концы стержней имеют резьбу, нанесенную методом накатки и позволяющую соединять их друг с другом с помощью соединительной муфты - для создания заземлителя большой длины.

Омеднённая сталь

Ключевым фактором изготовления качественного омеднённого штыря заземления или омеднённого проводника является создание на стальной заготовке крепкого однородного медного покрытия необходимой толщины с минимальными примесями.

При этом основными характеристиками добротного омеднения являются:

• пластичность покрытия
• адгезия ("прилипание") к основе
• толщина медного слоя

Для достижения необходимых показателей используется не простое химическое осаждение в насыщенном растворе, а электролитическое осаждение.

Пластичность покрытия

Высококачественное медное покрытие гарантирует отсутствие трещин и расслоений при деформации штыря заземления, которое может возникнуть при монтаже в грунт.

Адгезия ("прилипание") к основе

Высокая величина адгезии медного покрытия к стальной основе обеспечивает отсутствие расслаивания покрытия при больших механических нагрузках, например, при погружении штыря заземления в грунт.

Такая адгезия позволяет выдавливать резьбу на штырях после омеднения с применением техники проката, что обеспечивает сохранение толщины медного слоя на резьбе (250 мкм), которую невозможно сделать, используя технологию создания резьбы ДО омеднения.

Толщина медного слоя

Для штырей заземления требуется толщина слоя не менее 250 мкм (0,25 мм). Такая величина характеризует механическую стойкость покрытия - во время погружения штыря оно подвержено трению и сцарапыванию твердыми элементами в грунте, в результате чего толщина меди уменьшается.

Оставшийся слой должен гарантировать срок службы штыря заземления не менее 30 лет в агрессивных грунтах (100 лет в обычных грунтах).

Технология омеднения

Ключевым фактором изготовления качественного стержня заземления является создание на стальной заготовке крепкого однородного медного покрытия необходимой толщины с минимальными примесями.

Испытания медного покрытия

Была проведена серия испытаний медного покрытия штырей производства GALMAR (Польша) с одновременным сравнением его качества
с качеством покрытия на штырях других производителей. Тонкий слой меди легко сцарапывается, оголяя сталь (подробнее о последствиях - в комментарии к первому ролику). Толстый слой меди проявляет себя как "мыло" при снятии с пальца застрявшего кольца. За счет своей мягкости такой слой не позволяет острой кромке камня проникать глубоко в покрытие, заставляя его скользить по поверхности штыря.
