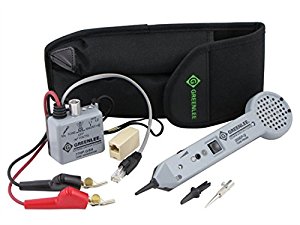

Greenlee 701K-G - тестовый набор с отличными рабочими характеристиками. Он давно завоевал доверие пользователей и уже длительное время удерживает лидерство среди аналогичных приборов. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей и трассировки линий внутри зданий. Состоит из тонального генератора 77HP-G и индуктивного щупа 200EP-G.

Области применения тестового набора Greenlee 701K-G

• Телекоммуникации (трассировка внутриобъектовых кабелей, отбор пар)
• Системы «теплый пол» (трассировка и локализация повреждений)

Особенности применения тестового набора Greenlee 701K-G в системе "Теплый пол"

Наиболее распространенной проблемой неработоспособности системы "теплый пол" является повреждение нагревательного проводника во время укладки полового покрытия.

Для нагревательных ковриков с экранировкой важно, чтобы передаваемый сигнал отображался на экране.

Существуют различные модификации систем «Теплый пол», как правило, повреждение в данных системах можно найти с достаточно высокой точностью в зависимости от типа повреждения. В случае попытки локализации К.З. В линии двухпроводного теплого пола генератор следует подключать на обе жилы системы. В случае локализации обрывов, подключение осуществляется поочередно , на разноименные жилы и всегда на землю (в данном случае в качестве заземления можно использовать различные балки здания, арматуру, металлические интерьеры обстановки).

Набор Greenlee 701K-G в сравнении с 601K-G обладает расширенным функционалом:

Генератор 77HP-G дополнительно имеет:

• звуковую сигнализацию при индикации короткого замыкания
• переходник RJ11-RG45

Щуп 200EP-G дополнительно имеет:

• выводы для подключения тестовой трубки, для помещений с высоким уровнем шума
• встроенный фонарик для работы в условиях плохой освещенности ­
• разъем для подключения телефонной гарнитуры
• светодиод для индикации сигнала генератора
• дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил
• сумку для переноски с двумя отсеками

Основные функции Greenlee 701K-G (генератор + щуп):

• Поиск нужной пары или жилы в проводе (UTP/FTP)
• отобрать "свой" провод из пучка других
• определить порт на патч-панеле который соответствует определенной розетке
• проверить полярность линии
• определить наличие замыкания жил (со звуковой индикацией)
• подать напряжение для питания микрофона телефонной трубки

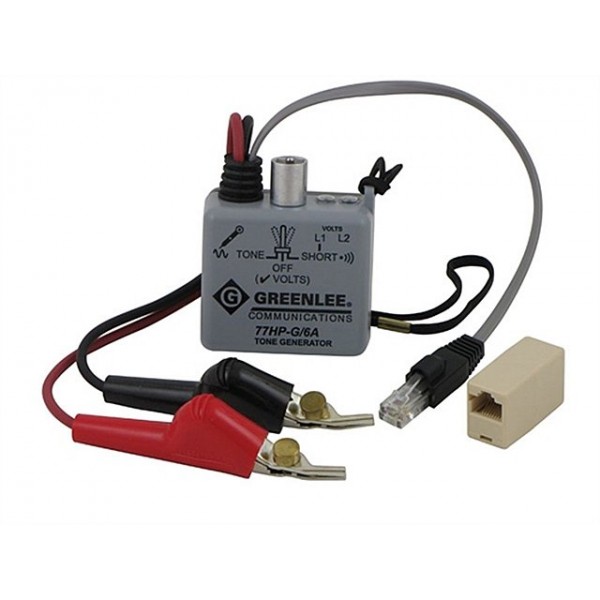

Функции генератора Greenlee 77HP-G:

• Два светодиода для индикации короткого замыкания, целостности и полярности линии, состояния батареи
• Два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке)
• Разъемы типа "крокодил" и модульный разъем RG-11
• Защиту по напряжению
• Переключатель подачи тона вынесенный на корпус генератора
• Переходник RJ-11 на RJ-45 в комплекте

Функции индуктивного щупа Greenlee 200EP-G:

• Регулятор чувствительности приемника
• Схема усиления сигнала и звуковая сигнализация
• Три сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары
• Дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил
• Выводы для подключения тестовой трубки, для помещений с высоким уровнем шума
• Встроенный фонарик для работы в условиях плохой освещенности ­
• Разъем для подключения телефонной гарнитуры
• Светодиод для индикации сигнала генератора
• Сумку для переноски с двумя отсеками

Принцип работы тестового набора:

Для "прозвонки" линии Вам обязательно необходимо два проводника. Это может быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) подключаем генератор к линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, мы ищем максимальный уровень сигнала. На нужном проводнике звук сигнала будет намного громче чем на соседних  (незначительные наводки будут распространяться по всем рядом проходящим жилам).

Есть небольшая особенность работы, если вам необходимо отобрать кабель из пучка, а  доступа к оголенным жилам на дальнем конце нет. В этом случае подключайте генератор ко всем парам сразу - две пары к одному "крокодилу" и две к  "второму" (в случае 4-х парного проводника). Если подключится к одной паре - сигналу сложнее пробиваться сквозь внешнюю изоляцию.

Также легко вы сможете работать с обесточенными слаботочными сетями без напряжения.
