Greenlee 701K-G/6A - Тестовый набор с усиленными "крокодилами"

Greenlee 701K-G/6A - Тестовый набор с усиленными "крокодилами"

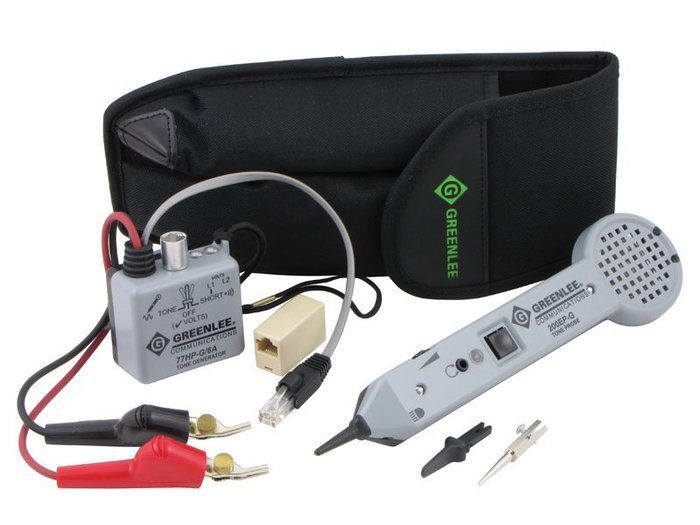

Greenlee 701K-G/6A - тестовый набор для прозвонки кабеля. От модели 701K-G он отличается только наличием очень удобных усиленных "крокодилов" с игольчатой площадкой. Вам не придется снимать изоляцию с жил, чтоб подключится к ним. Для подачи сигнала в линию достаточно положить проводник на эту площадку и проколоть изоляцию иглами. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей и трассировки линий внутри зданий. Состоит из тонального генератора 77HP-G/6A и индуктивного щупа 200EP-G.

Принцип работы тестового набора Greenlee 701K-G/6A:

Для "прозвонки" линии Вам обязательно необходимо два проводника. Это может быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) подключаем генератор к линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, мы ищем максимальный уровень сигнала. На нужном проводнике звук сигнала будет намного громче чем на соседних  (незначительные наводки будут распространяться по всем рядом проходящим жилам).

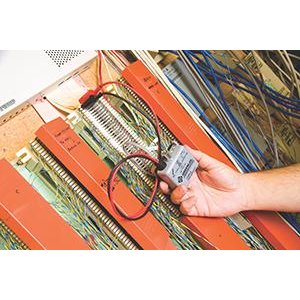

Есть небольшая особенность работы, если вам необходимо отобрать кабель из пучка, а  доступа к оголенным жилам на дальнем конце нет. В этом случае подключайте генератор ко всем парам сразу - две пары к одному "крокодилу" и две к  "второму" (в случае 4-х парного проводника). Если подключится к одной паре - сигналу сложнее пробиваться сквозь внешнюю изоляцию.

Также легко вы сможете работать с обесточенными слаботочными сетями без напряжения.

Основные функции Greenlee 701K-G/6A:

• найти нужную пару или жилу в проводе (UTP/FTP)
• отобрать "свой" провод из пучка других
• определить порт на патч-панеле который соответствует определенной розетке
• проверить полярность линии
• определить наличие замыкания жил (со звуковой индикацией)
• подать напряжение для питания микрофона телефонной трубки

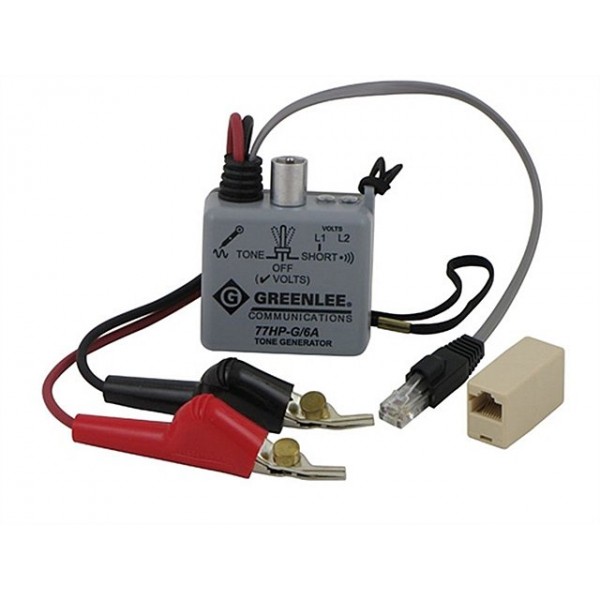

Функции генератора Greenlee 77HP-G/6A:

• два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи
• два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке)
• разъемы типа "крокодил" и модульный разьем RG-11
• защиту по напряжению 52B
• переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование
• переходник RJ-11 на RJ-45 в комплекте
• "крокодилы" с игольчатой площадкой для прокалывания изоляции проводника

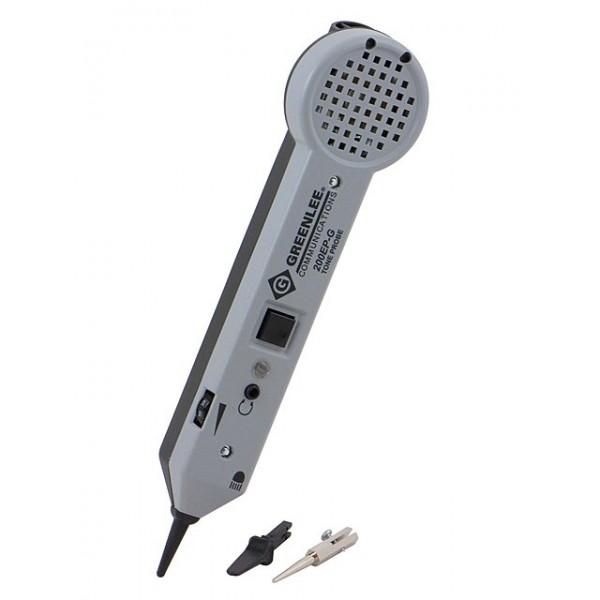

Функции индуктивного щупа Greenlee 200EP-G:

• регулятор чувствительности приемника
• схема усиления сигнала и звуковая сигнализация
• два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары
• дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил
• выводы для подключения тестовой трубки, для помещений с высоким уровнем шума
• встроенный фонарик для работы в условиях плохой освещенности ­
• разъем для подключения телефонной гарнитуры
• светодиод для индикации сигнала генератора

Технические характеристики Greenlee 701K-G/6A:
