Greenlee DataScout 1G-PDH1 - Анализатор PDH (поток E1)

Производитель: GreenLee
Артикул: GT-DS1G-PDH1
Код товара: 116480

Категории товара:

Описание

Greenlee DataScout 1G-PDH1 - Анализатор PDH (поток E1)

Greenlee DS1G-PDH1 - мультифункциональный анализатор PDH (поток E1) с возможностью расширения функциональных возможностей для тестирования Ethernet, WiFi, VoIP, IPTV, Datacom, Codir, C37.94.

Он состоит из основной базовой платформы с установленной опцией GT-DS1G-SW-E1 (2048M).

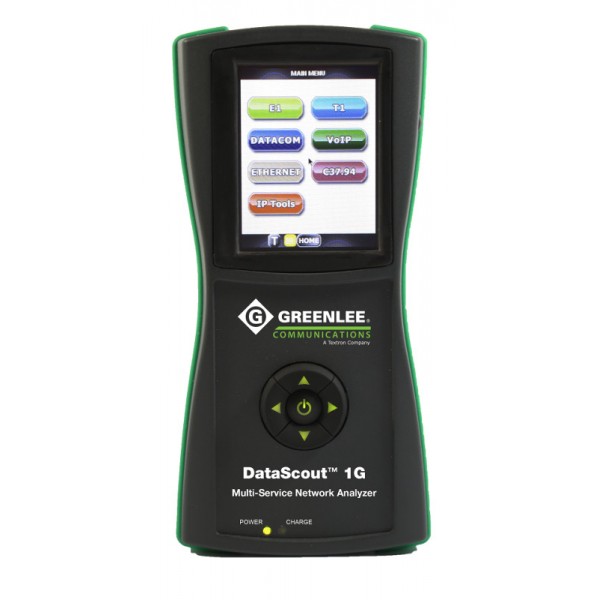

Анализатор Greenlee DS1G-PDH1 выполнен в прочном корпусе, имеет сенсорный дисплей и русскоязычное меню. Благодаря функции PrintScreen, анализатор может сфотографировать любые результаты измерений и сохранить их на USB накопитель, отправить по почте или прикрепить в отчет.

Основные функциональные возможности анализатора Ethernet Greenlee Datascout DS1G-PDH1

Тестирование потока Е1
- подсчет битовых ошибок BERT
- авто монитор
- задержка распространения
- относительные измерения
- внесение ошибок/сигнализации
- гистограмма
IP тесты
- IP пинг
- трассировка маршрута IP
- обнаружение IP
- FTP и HTTP тесты

Комплект поставки анализатора Ethernet Greenlee DS1G-PDH1

мультипротокольный сетевой анализатор Datascout 1G
Li-Ion аккумуляторная батарея (установлена в прибор)
мягкая сумка для транспортировки
адаптер для питания от сети переменного тока
кабель USB – mini USB
гарнирура с коннектором “mini USB”
стилус для работы с сенсорным дисплеем
инструкция по эксплуатации (CD)

Технические характеристики анализатора Greenlee Datascout 1G (DS1G-PDH1)

Параметр		Значение

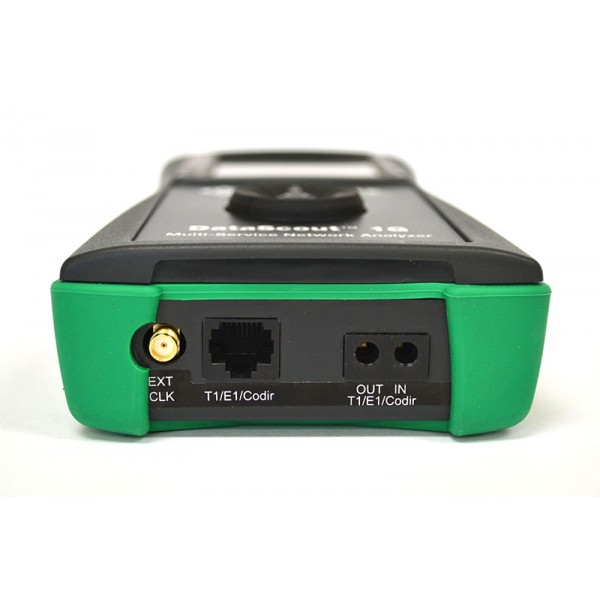

Порты		DS1 (bantam или RJ-45) оптический (SFP модуль заказывается отдельно) Ethernet 10/100/1000 Base-T (опции тестирования Ethernet заказываются отдельно) порт подключения антены для тестирования WiFi 802.11b/g/n (опция WiFi заказывается отдельно) USB (Mini USB)
Общие сведения	Скорость передачи цифрового потока Е1	2048 кбит/с
	Сопротивление нагрузки	100, 120, 75 Ом (переключается программно)
	Режимы кадрирования	Автоматический, неструктурированный, CAS, CCS, CAS+CRC4, CCS, CRC4
	Линейный код	HDB3, AMI
	Режим работы	Мост (от 0 до -30 dB-DSX) Терминальное устройство (от +3 до -39 dB-DSX)
	Сигнал тревоги и состояния LED с историей	Сигнал и потеря сигнала Синхронизация кадров Сигнализация тревоги LOS, OOF, AIS, RAI, MFAIS, MFRAI ошибки синхронизация шаблона
	Контроль каналов ТЧ	404 Гц, 1004 Гц, 2048 Гц, 2713 Гц, определяется пользователем
	Анализ формы импульса Е1	есть (используются маски G.703)
	*Измерение n64 кбит/с**	Nx56/64 кбит/с, n=1-31
	Задержка распространения	Диапазон: 0 - 2 сек; разрешение 1 мсек
Отображение информации	Тип дисплея	TFT цветной, сенсорный
	Диагональ дисплея	3.5”
	Разрешение	320x240
	Языки интерфейса	Русский, Английский, Французкий, Немецкий, Португальский, Испанский
Питание	Питание от сети	110-240 В, 50-60 Гц
	Аккумулятор	Li Ion батарея, 7.4 В, 4800 мАч
	Время работы от АКБ	7 – 10 часов в зависимости от типа проводимых измерений
Условия эксплуатации	Температура эксплуатации	от 0°C до 50°C
	Температура хранения	от -10°C до 70°C
	Влажность	от 5% до 90% без конденсации
Массогабаритные показатели	Габариты	100 x 210 x 42 мм
Массогабаритные показатели	Вес	1 кг
Приемник E1	Входная частота	2048 Гц ±300 ppm
	Чувствительность	Окончание: +3 до -39 дБ-DSX Мост: от 0 до -30 дБ-DSX DSX: от 0 до -26 дБ (резистивная потери от номинального уровня DSX)
	Допуск входного джиттера	Превышает CCITT G.823
Передатчик E1	Сопротивление нагрузки	100, 120, 75 Ом (переключается программно)
	Уровень выходного сигнала	0 ±0.5 dB-DSX
	Выходной тактовый сигнал	Внутренний генератор 2,048 кГц ± 5 частей на миллион Внешний, 3000 Ом TTL, SMA
	Входной тактовый сигнал	берется из входящего сигнала
Измерение E1 BERT	Стандарты	ITU-T G.703, G.704 E1
	Тестовые последовательности	27-1, 29-1, 210-1, 215-1, 220-1, 223-1, QRSS, все нули, все единицы, 1:3, 1:7, 1:15, 1:31, множественные шаблоны, пассивное ответвление, инвертированные
	Контроль ошибок	Логические ошибки, коэффициент, ERS, BPV ошибки, коэффициент, ошибки кадра ERS, коэффициент, ошибки ERS CRC, коэффициент, ошибки ERS E-bit
	802.1	EFS, ERS, SES, AVS, UAVS
	Типы вносимых ошибок	Логические, BPV, кодовые, кадровые, CRC
	Методы внесения ошибок	Единичный, непрерывный, с определенной частотой 10-1, 10-9
	Генерация сигналов тревоги	LOS, OOF, AIS, RDI
	Мониторинг сигналов тревоги	LOS, OOF, AIS, RAI
	Функция заворота (Loopback)	Удаленно через режим для линейного кода и ошибок прозрачность установка локального шлейфа
Автоматический мониторинг потока Е1	Линия	Кодовые ошибки – биполярное нарушение HDB3 или AMI
	Частота	Диапазон: 1,8 – 2,2 кГц Разрешение: 1 Гц Точность: 5 ppm
	Уровень сигнала	от +3 до -40 дБ-DSX (от 0,06 до 8,5 Vpp)
	Проскальзывание тактового импульса	Между внутренним или внешним тактовым сигналом Е1
	Цикловое проскальзывание	Проскальзывание тактового импульса / 256
	Сигнализация тревоги	LOS, OOF, AIS, RAI, MFAIS, MFRAI
	Ошибки	Кодовые, кадровые, CRC, FEBE, G.826: ES, SES, ES RATIO, SES RATIO, AVS, UAVS RFC 1406: Total Seconds, ES, SES, AVS, UAVS M.2100: ES, SES, UAVS
	Pass/Fail	выбирается пользователем
