Infobit iWall 104P - Контроллер видеостены

Infobit iWall 104P - Контроллер видеостены
  • Производитель: infobit
  • Артикул: iWall 104P
  • Код товара: 139948

Infobit iWall 104P - Контроллер видеостены

Infobit iWall 104P - контроллер видеостены предназначен для полноценного захвата, AD-преобразования, маршрутизации и распределения всех форматов сигнала на видеостену (ЖК-дисплеи), сохраняя при этом настоящий цифровой сигнал.

Контроллер видеостены имеет несколько видеоинтерфейсов, 2 входа (HDMI+DP) с разрешением до 4K при 60 Гц и 4 выхода HDMI с разрешением 1920×1200 при 60 Гц и 3,5-мм аудиовыходом.

Поддерживает различные режимы видеостены, 1х2, 1х3, 1х4, 2х1, 3х1, 4х1, 2x2 с 4K входом и 1080P выходом, может реализовать отображение точка в точку (пиксель в пиксель). Контроллер может управляться с помощью ИК-пульта, кнопок на передней панели и команд RS232.

Особенности Infobit iWall 104P

  • Поддерживает 2 входа, разрешение до 4K60.
  • Выходы поддерживают поворот изображения на 90°, 180° и 270°, что совместимо с установкой видеостены как в альбомной, так и в портретной ориентации.
  • Поддерживает 4 выхода HDMI с разрешением 1920*1200 при 60 Гц.
  • Поддерживает несколько макетов видеостены: 2×2, 1×4, 4×1, 1×3…
  • Поддерживает регулировку края видеостены.
  • Поддерживает HDMI 2.0, совместимость с HDCP.
  • Поддерживает управление с помощью ИК-пульта, кнопки и команд RS232.

Характеристики Infobit iWall 104P

  • Модель: iWall 104P
  • Название продукта: Контроллер видеостены 4K60 1×4 с портретным режимом
  • Управление: Передние кнопки, ИК-пульт, RS232.
  • Вход: 1x HDMI, 1x DP
  • Выход: 4x HDMI, 1x 3.5 мм аудио
  • Разрешение:
    • Ввод: 1920x1080, 1920x2160, 1920x3240, 1920x4320, 3840x1080, 3840x2160, 5760x1080, 7680x1080
    • Выход: 1920X1200 при 60 Гц
  • Вращение: каждый выход можно повернуть на 90, 180 или 270 градусов.
  • Макеты видеостены: 1×1, 1×2, 1×3, 1×4, 2×1, 2×2, 3×1, 4×1 (поддерживается как альбомная, так и портретная установка)
  • Источник питания: DC 12V3A
  • Потребление: 10 Вт
  • Размеры: 223 x 104 x 27 мм (ШxВxГ)
  • Вес: 2.5 кг/5.5 фунта
  • Рабочая температура: от -10 до 50 градусов Цельсия.
  • Температура хранения: от -25 до 55 градусов Цельсия.

Функции

  • Предназначен для захвата, AD-преобразования, маршрутизации и распределения сигналов всех форматов на видеостену, сохраняя при этом настоящий цифровой сигнал.
  • Несколько видеоинтерфейсов: 2 входа (HDMI+DP) с разрешением до 4K60 и 4 выхода HDMI с разрешением 1920X1200 при 60 Гц.
  • Поддерживает различные режимы видеостены: 1×2, 1×3, 1×4, 2×2 и т. д.
  • Отображение «точка-точка» (пиксель-к-пикселю) с входом 4K и выходом 1080P.
  • Может управляться с помощью ИК-пульта дистанционного управления, кнопок на передней панели и команд RS232.

Упаковка

  • iWall 104P – 1 шт.
  • Адаптер питания – 1 шт.
  • Пульт дистанционного управления – 1 шт.
  • Уши для крепления – 1 пара

Панели

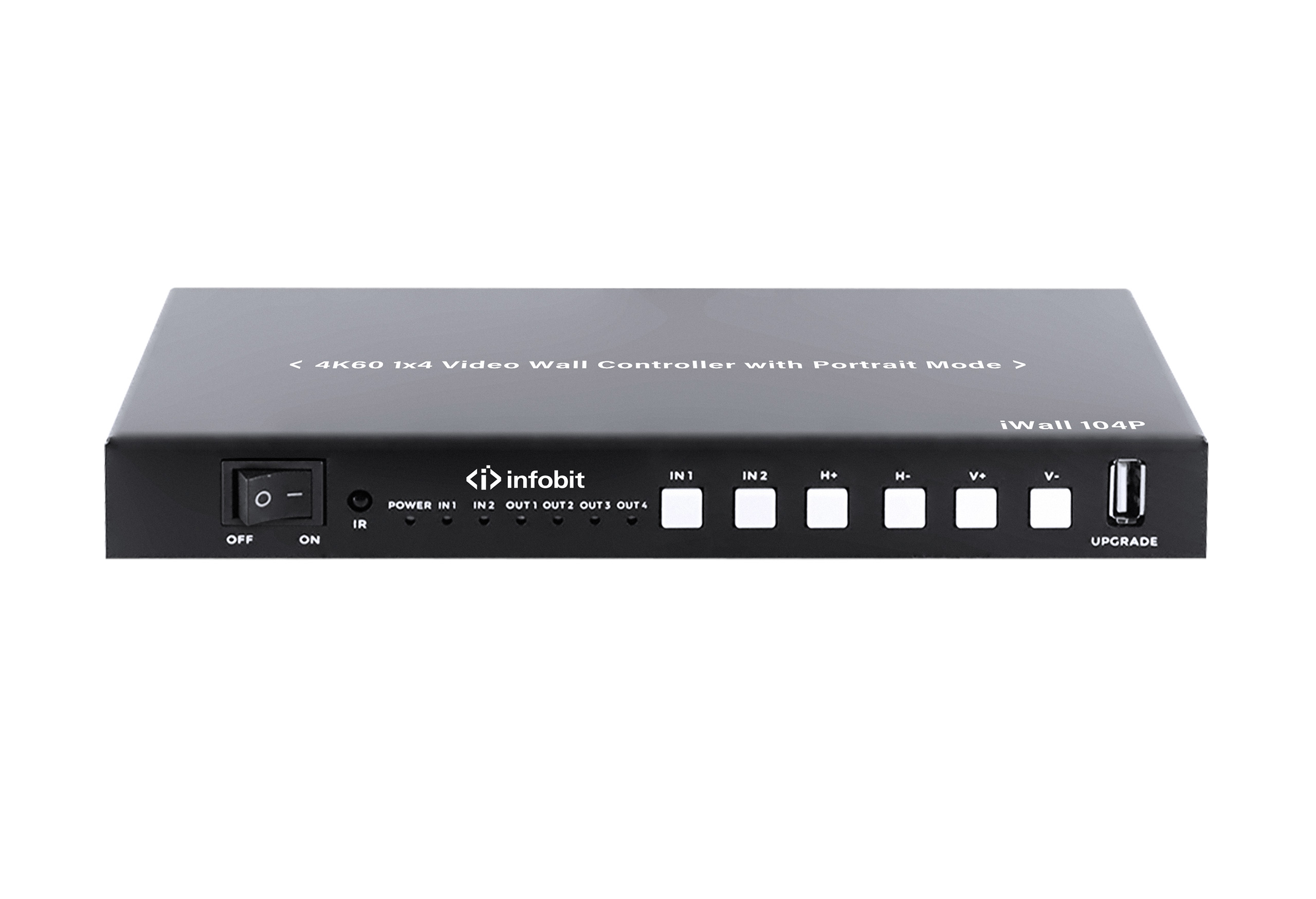

Передняя панель

  • ВЫКЛ/ВКЛ: выключатель питания
  • ИК: для ИК-пульта дистанционного управления
  • ПИТАНИЕ: индикатор выключателя питания.
  • IN1: индикатор входа HDMI
  • IN2: индикатор входа DP
  • OUT 1~4: 4 индикатора выходов HDMI.
  • IN1: для выбора входа HDMI.
  • IN2: для выбора входа DP.
  • H+: Для увеличения горизонтальной рамки.
  • H-: Для уменьшения горизонтальной рамки.
  • V+: для увеличения вертикальной рамки.
  • V-: для уменьшения вертикальной рамки.
  • ОБНОВЛЕНИЕ: Для обновления прошивки.

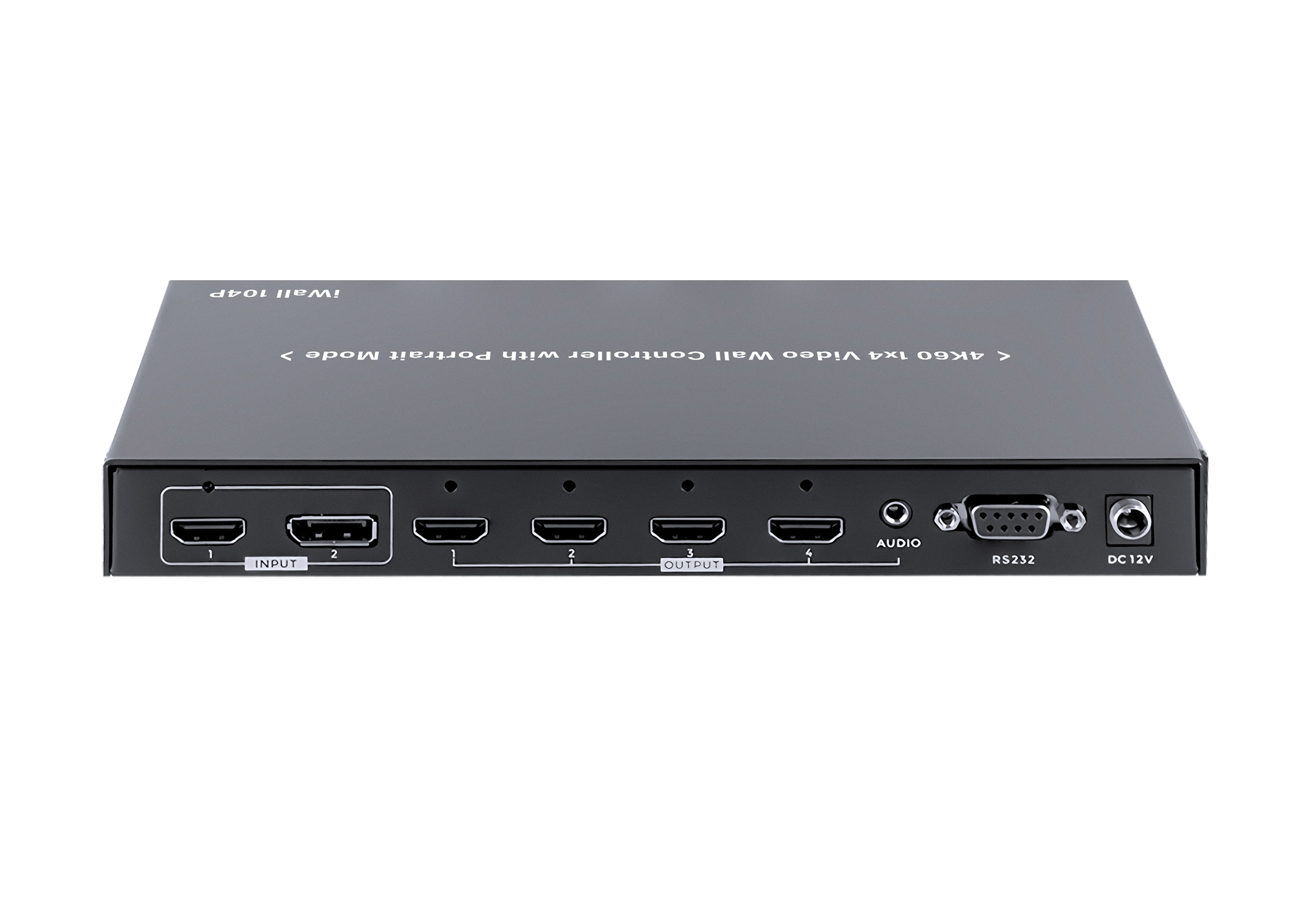

Задняя Панель

  • ВХОД: вход HDMI №1, вход DP №2 (не работают одновременно)
  • ВЫХОД: 4 выхода HDMI для подключения к дисплеям
  • АУДИОВЫХОД: для извлеченного звука.
  • RS232: гнездовой порт DB9 для управления командами
  • 12 В постоянного тока: источник питания

Диаграмма и операции управления

Схема подключения

ИК-пульт дистанционного управления

  • IN1, IN2: при подключении 2 входов пользователи могут нажать IN1 для HDMI или IN2 для DP для переключения источников видео.
  • СБРОС: нажмите для сброса, если вы хотите сбросить коррекцию лицевой панели или перевернуть/повернуть выходные порты.
  • Видеостена: кнопки быстрой настройки для настройки макетов видеостены.
  • ROT1: Для вращения выхода HDMI 1 нажмите кнопку сброса, когда вам нужен нормальный дисплей.
  • ROT2: Для вращения выхода HDMI 2 нажмите кнопку сброса, когда вам нужен нормальный дисплей.
  • ROT3: Для вращения выхода HDMI 3 нажмите кнопку сброса, когда вам нужен нормальный дисплей.
  • ROT4: Для вращения выхода HDMI 4 нажмите кнопку сброса, когда вам нужен нормальный дисплей.

Введение

Этот контроллер телевизионной стены предназначен для захвата, преобразования AD, маршрутизации и распределения всех форматов сигналов на видеостену (ЖК-дисплеи), сохраняя при этом настоящий цифровой сигнал.
Контроллер с несколькими видеоинтерфейсами включает 2 входа (HDMI+DP) с разрешением до 4K60 и 4 выхода HDMI с разрешением 1920*1200 при 60 Гц и аудиовыходом 3.5 мм. Поддерживает различные режимы видеостены: 1×2, 1×3, 1×4, 2×2 и т. д. Благодаря входу 4K и выходу 1080P он может реализовать отображение «точка-точка» (пиксель в пиксель). Этим контроллером можно управлять с помощью ИК-пульта дистанционного управления, кнопок на передней панели и команд RS232.

Спецификация

Модель

iWall 104P

Название продукта

Контроллер видеостены 4K60 1×4 с портретным режимом

Контроль

Передние кнопки, ИК-пульт, RS232

Вход

1x HDMI, 1x DP

Выход

4x HDMI, аудио 1×3.5 мм

Разрешение

Input: 1920X1080,1920X2160,1920X3240,1920X4320,3840X1080,3840X21

60,5760X1080, 7680X1080

Выход: 1920*1200 при 60 Гц

Вращение

Каждый выход можно поворачивать на 90, 180, 270 градусов.

Макеты видеостен

1×1, 1×2, 1×3, 1×4, 2×1, 2×2, 3×1, 4×1, поддерживают как альбомную, так и

портретная инсталляция

Источник питания

Постоянный ток 12В3А

Потребление

10 Вт

Измерение

223*104*27 мм

Масса

2.5 кг/5.5 фунта (ШxВxГ)

Рабочая температура.

-10℃ до 50℃

Температура хранения.

-25℃ до 55℃
