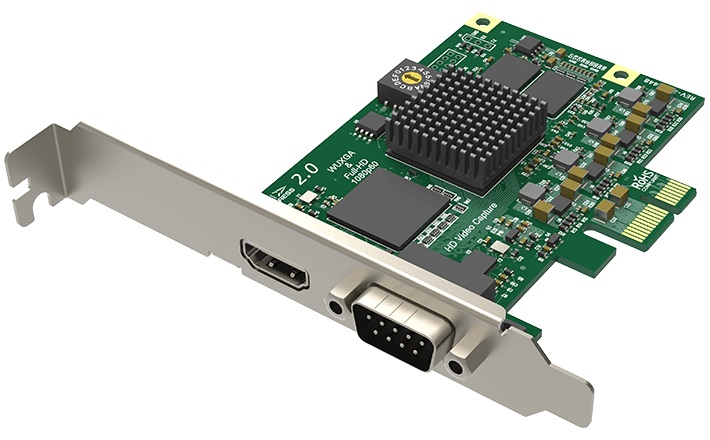

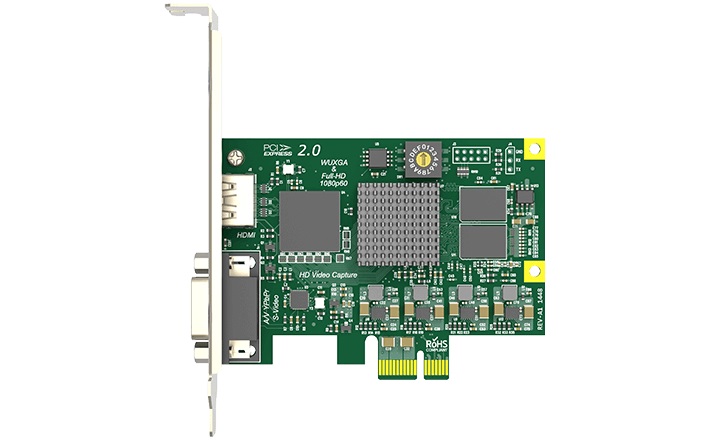

Magewell Pro Capture HDMI - Карта захвата

Magewell Pro Capture HDMI - Карта захвата

Карта захвата Magewell Pro Capture HDMI с компонент+аудио, с композит+аудио, S-видео+аудио, HDMI + встроенный звук

Технические характеристики Magewell Pro Capture HDMI

Поддерживаемые ОС:

• Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 и x64) и выше
• Linux (поддержка архитектуры x86, x64 и ARM)
• Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 и x64) и выше
• CentOS 6.5/7 (x86 и x64) и выше
• Fedora 25/26/27 (x86 и x64) и выше
• Red Hat 6.5 (x86 и x64) и выше
• Другая ОС Linux с версией ядра 2.6.35 и выше

Mac

• OS X 10.9/10.10/10.11
• macOS 10.12

Рекомендуемая ОС ( проверено )

• Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 и x64)

Linux

• Ubuntu 12.04/14.04/16.04 (x86 и x64)
• Ubuntu 17.04/17.10/18.04 (x64)
• CentOS 6.5/7.2 (x86 и x64)
• Fedora 25/26 (x64)
• Red hat 6.5 (x86 и x64)

Mac

• OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
• macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Поддерживаемые API:

Windows

• DirectShow
• DirectKS
• Wave API/DirectSound/WASAPI

Linux

• V4L2
• ALSA

macOS

• AVCaptureSession
• AudioUnit

Поддерживаемое программное обеспечение

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Любое другое программное обеспечение для кодирования/потоковой передачи DirectShow/V4L2

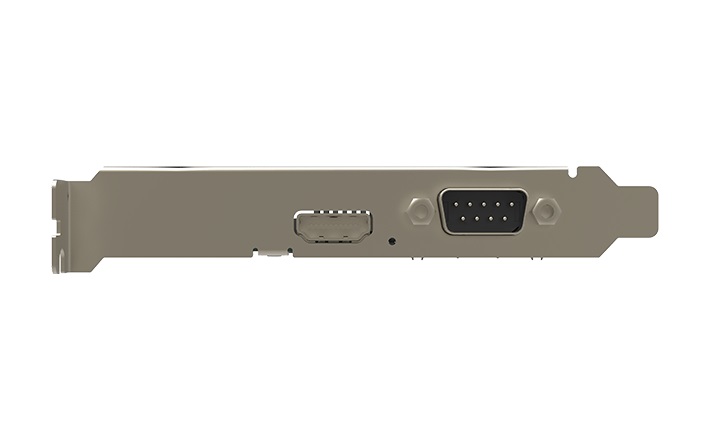

Входной интерфейс

• HDMI тип А
• ДВИ 1.0
• HDMI 1.4а
• ДБ9
• YC ( S -видео)

Композитное видео

• Аналоговый звук (Л+П)
• Компонентное видео

Хост-интерфейс

• PCIe Gen 2 x 1

Входные функции

• Автоматическое сканирование источников входного видеосигнала при отсутствии входного сигнала для выбранного в данный момент источника входного сигнала
• Ручной выбор источника видеовхода
• Автоматический выбор связанного (встроенного) источника аудиовхода при изменении источника видеовхода
• Ручной выбор источника аудиовхода
• Поддержка стандартной перекладины на основе выбора источника видеовхода
• Поддержка разрешения входного видео до 2048 x 2160 пикселей

Особенности компонентов

• 12-битный АЦП
• Поддержка цветовых форматов RGB и YCbCr ( YUV )
• Поддержка «Синхронизация по зеленому» ( SOG ), «Синхронизация по яркости» ( SOY )
• Поддержка таймингов видео DMT , CEA , CVT , GTF .
• Входные сигналы с частотой пикселей до 165 МГц оцифровываются с дискретизацией 1:1.
• Входные сигналы с частотой пикселей выше 165 МГц могут быть оцифрованы с горизонтальной субдискретизацией (что приводит к некоторой потере качества изображения — официально НЕ поддерживается)
• Автоматическое определение цветовых форматов RGB и YCbCr
• Автоматическая или ручная регулировка фазы выборки
• Автоматическое выравнивание по горизонтали
• Поддержка настраиваемых таймингов видео
• Поддержка настраиваемых разрешений видео для таймингов CVT / GTF .

Особенности HDMI

• HDMI -приемник 225 МГц
• Поддержка адаптивного эквалайзера HDMI для кабелей длиной до 30 м
• Поддержка индивидуального EDID
• Поддержка извлечения информационных кадров AVI / Audio / SPD / MS / VS / ACP / ISRC 1/ ISRC 2/ Gamut
• Полная поддержка колориметрии
• Поддержка 8/10/12-битной глубины цвета
• Поддержка дискретизации цветов RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Поддержка до 8-канальных аудиопотоков IEC 60958/ IEC 61937 через SDK
• Поддержка извлечения информации о формировании звука и данных о состоянии канала
• Поддержка извлечения информации о времени видео
• Поддержка извлечения информации о формате 3 D
• Поддержка извлечения временного кода Sony / Canon DSLR
• Поддержка режимов Side-by-Side Half, Top-and-Bottom, Frame Packing 3D.

Особенности YC и композита

• 12-битный АЦП
• Поддержка стандартов NTSC , PAL и SECAM .
• Автоматическое определение стандарта видеовхода

Форматы захвата видео

• Поддержка разрешения захвата изображения до 2048 x 2160 пикселей.
• Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена пропускной способностью PCIe , а при более высоких разрешениях изображения — выше 1280 x 1024 — тактовой частотой пикселей встроенного оборудования для обработки видео. Например, максимальная частота кадров при 1920 x 1080 = ~80 кадров в секунду.)
• Поддержка 8-битных форматов захвата 4:2:0: NV 12, I 420, YV 12
• Поддержка 8-битных форматов захвата 4:2:2: YUY 2, YUYV , UYVY
• Поддержка 8-битных форматов захвата 4:4:4: V 308, IYU 2, V 408, BGR 24, BGR 32
• Поддержка 10-битных форматов захвата 4:4:4: V 410, Y 410
• Другие форматы захвата поддерживаются с помощью Magewell Capture SDK .
• Возможности обработки видео
• Два конвейера обработки видео с пропускной способностью около 180   Мпикс/с для каждого.
• Полная 10-битная обработка видео
• Обрезка видео
• Масштабирование видео
• Деинтерлейсинг видео
• Weave
• Смешать верхнее и нижнее поле
• Только верхнее поле
• Только нижнее поле
• Преобразование соотношения сторон видео
• Автоматический или ручной выбор входного соотношения сторон
• Автоматический или ручной выбор соотношения сторон захвата
• Три режима преобразования соотношения сторон: игнорирование (анаморфотный), кадрирование или заполнение (почтовый ящик или столбчатый ящик)
• Преобразование цветового формата видео
• Автоматический или ручной выбор формата входного цвета и диапазона квантования
• Автоматический или ручной выбор формата захвата цвета, диапазона квантования и диапазона насыщенности
• Поддержка цветовых форматов RGB , YCbCr 601, YCbCr 709, YCbCr 2020
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и «расширенного цветового охвата» диапазона насыщенности

Преобразование частоты кадров видео

• Состав экранного меню видео
• Поддержка PNG OSD -изображения (до 2048 x 2160)
• Поддержка динамической загрузки изображения OSD RGBA через SDK

Несколько карт в системе

• Поддержка нескольких карт, подключенных к одной системе
• Встроенный поворотный переключатель для установки номера карты с 16 позициями от 0 до F
• В дереве аппаратных устройств системы будет отображаться «01: Pro Capture HDMI », когда поворотный переключатель установлен в положение 1 и т. д.
• Имена видео- и аудиоустройств, отображаемые в вашем программном обеспечении, будут включать номер карты (устанавливается поворотным переключателем).

Несколько потоков захвата

• Неограниченные потоки захвата для любого входного канала
• Независимая обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг и настройки настройки цвета для каждого отдельного потока
• Поддержка сверхнизкой задержки
• Задержка 64 видеострок
• Режим частичного уведомления в SDK
• Отметка времени и синхронизация аудио/видео
• Аппаратные часы с высоким разрешением 100 нс
• Аудиокадры (192 аудиосэмпла) и видеокадры помечаются аппаратными часами.
• Аппаратные часы могут быть синхронизированы между картами (через SDK )
• Видеозахват SG - DMA
• Пропускная способность DMA ~400 МБ/с на канал в системе PCIe 2.0
• Пропускная способность DMA ~ 200 МБ/с на канал в системе PCIe 1.0
• Поддержка автоматического обнаружения мозаичной поверхности графического процессора Intel .
• Поддержка DirectGMA для чипсетов видеоадаптеров AMD
• Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia .

SDK

• Magewell Capture SDK для простой интеграции, максимальной гибкости и производительности

Настройки драйвера Windows

• Все параметры можно контролировать с помощью трех уровней ключа реестра: глобальный уровень, уровень продукта и уровень устройства.
• Имена фильтров Video , Audio , Crossbar можно настроить с помощью разделов реестра.

Обновление прошивки

• Несколько карт в одной системе могут быть обновлены одновременно
• Карты могут быть обновлены без отключения питания системы (в большинстве случаев даже перезагрузка не требуется)
• Безопасный апгрейд. Если во время обновления прошивки произойдет отключение питания или сбой системы, она автоматически восстановится до исходной версии. Эта функция доступна только для прошивки версии 1.21 и выше.

Светодиодный индикатор

• Светодиоды состояния показывают рабочее состояние каждого канала:
• Медленно пульсирует: холостой ход
• Вкл.: входной сигнал заблокирован
• Off : входной сигнал разблокирован
• Двойное мигание: сбой памяти или сбой конфигурации FPGA

Форм фактор

• Низкопрофильная дополнительная карта PCIe x 1
• 92,76 мм x 68,88 мм (без кронштейна PCI )
• Аксессуары
• DB 9 в YC + Композитный + Аналоговый аудио + Компонентный выход
• Низкопрофильный кронштейн

Потребляемая мощность

• Максимальный ток при 12 В: ~ 0,34 А
• Максимальный ток при 3,3 В: ~ 0,16 А
• Максимальная потребляемая мощность: ~ 4,59 Вт

Рабочая обстановка

• Рабочая температура: от 0 до 40 градусов C
• Температура хранения: от –20 до 70 град С
• Относительная влажность: от 5% до 90% без конденсации
