Magewell Pro Capture Quad SDI - Карта захвата

Magewell Pro Capture Quad SDI - Карта захвата

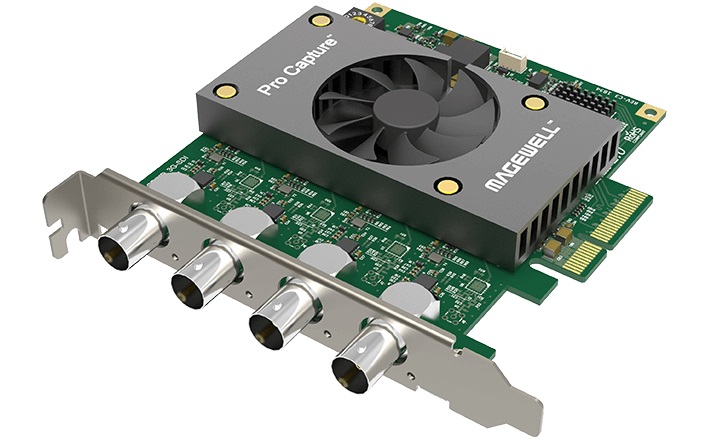

Карта захвата Magewell Pro Capture Quad SDI захватывает SD/HD/3G/2K SDI x 4 + встроенный звук

Характеристики Magewell Pro Capture Quad SDI

Поддерживаемые ОС:

• Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 и x64) и выше
• Linux (поддержка архитектуры x86, x64 и ARM)
• Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 и x64) и выше
• CentOS 6.5/7 (x86 и x64) и выше
• Fedora 25/26/27 (x86 и x64) и выше
• Red Hat 6.5 (x86 и x64) и выше
• Другая ОС Linux с версией ядра 2.6.35 и выше

Mac

• OS X 10.9/10.10/10.11
• macOS 10.12

Рекомендуемая ОС (проверено)

• Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 и x64)
• Linux
• Ubuntu 12.04/14.04/16.04 (x86 и x64)
• Ubuntu 17.04/17.10/18.04 (x64)
• CentOS 6.5/7.2 (x86 и x64)
• Fedora 25/26 (x64)
• Red hat 6.5 (x86 и x64)

Mac

• OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
• macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

Поддерживаемые API:

Windows

• DirectShow
• DirectKS
• Wave API/DirectSound/WASAPI

Linux

• V4L2
• ALSA

macOS

• AVCaptureSession
• AudioUnit

Поддерживаемое программное обеспечение

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• Любое другое программное обеспечение для кодирования/потоковой передачи DirectShow/V4L2

Входные интерфейсы

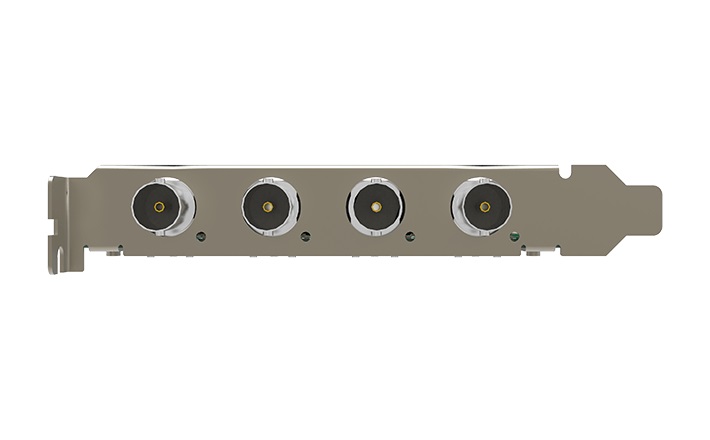

• 4x BNC
• SD/HD/3G SDI
• Хост-интерфейсы
• PCIe 2-го поколения x4

Входные функции

• Поддержка разрешения входного видео до 2048x1080 пикселей

Особенности SDI

• Встроенный кабельный эквалайзер, увеличивающий длину кабеля следующим образом:
• до 330 м для сигналов SD-SDI
• до 190 м для сигналов HD-SDI
• до 150 м для сигналов 3G-SDI
• Поддержка стандартов SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS
• Поддержка режима 2K (2048x1080)
• Поддержка дискретизации цветов RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
• Поддержка глубины цвета 10/12 бит.
• Поддержка извлечения идентификатора полезной нагрузки SMPTE 352.
• Поддержка до 8 (моно) аудиоканалов с частотой 48 кГц (каналы 1–8 из 16, доступных в спецификации SDI)
• Поддержка извлечения информации о формировании звука и данных о состоянии канала
• Ограниченная поддержка 3Gb-DS: можно захватить только первый поток
• Ограниченная поддержка захвата первого канала двухканальных интерфейсов:
• YCbCr 4:2:2 10-бит 1080p 50/59,94/60: записано как 1080i 50/59,94/60
• YCbCr 4:4:4 10-бит: захватывается как 4:2:2
• RGB 4:4:4: субдискретизация R/B
• Поддержка скрытых титров через SDK

Форматы захвата видео

• Поддержка разрешения захвата изображения до 2048x2160 пикселей.
• Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена пропускной способностью PCIe, а при более высоких разрешениях изображения — выше 1280x1024 — тактовой частотой пикселей встроенного оборудования для обработки видео. Например, максимальная частота кадров при 1920x1080 = ~80 кадров в секунду.)
• Поддержка 8-битных форматов захвата 4:2:0: NV12, I420, YV12
• Поддержка 8-битных форматов захвата 4:2:2: YUY2, YUYV, UYVY
• Поддержка 8-битных форматов захвата 4:4:4: V308, IYU2, V408, BGR24, BGR32
• Поддержка 10-битных форматов захвата 4:4:4: V410, Y410
• Другие форматы захвата поддерживаются с помощью Magewell Capture SDK.

Возможности обработки видео

• Два конвейера обработки видео с пропускной способностью около 180 Мпикс/с для каждого.
• Полная 10-битная обработка видео

Обрезка видео

• Масштабирование видео
• Деинтерлейсинг видео
• Weave
• Смешать верхнее и нижнее поле
• Только верхнее поле
• Только нижнее поле
• Преобразование соотношения сторон видео
• Автоматический или ручной выбор входного соотношения сторон
• Автоматический или ручной выбор соотношения сторон захвата
• Три режима преобразования соотношения сторон: игнорирование (анаморфотный), кадрирование или заполнение (почтовый ящик или столбчатый ящик)
• Преобразование цветового формата видео
• Автоматический или ручной выбор формата входного цвета и диапазона квантования
• Автоматический или ручной выбор формата захвата цвета, диапазона квантования и диапазона насыщенности
• Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
• Поддержка ограниченного или полного диапазона квантования
• Поддержка ограниченного, полного и «расширенного цветового охвата» диапазона насыщенности
• Преобразование частоты кадров видео

Состав экранного меню видео

• Поддержка PNG OSD-изображения (до 2048x2160)
• Поддержка динамической загрузки изображения OSD RGBA через SDK
• Несколько карт в системе
• Поддержка нескольких карт, подключенных к одной системе

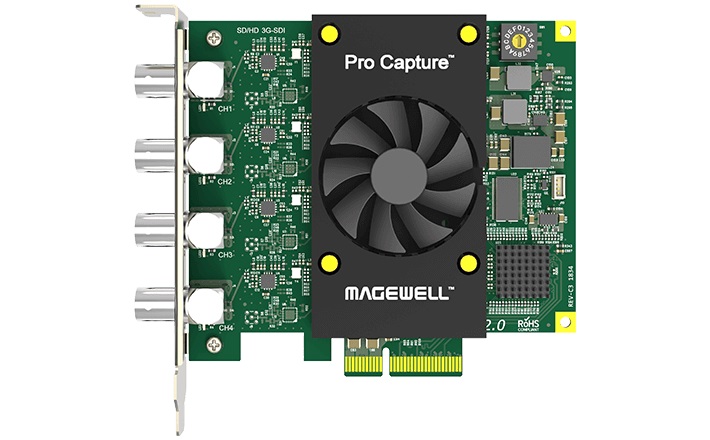

• Встроенный поворотный переключатель для установки номера карты с 16 позициями от 0 до F
• В дереве аппаратных устройств системы будет отображаться «01: Pro Capture Quad SDI», когда поворотный переключатель установлен в положение 1 и т. д.
• Имена видео- и аудиоустройств, отображаемые в вашем программном обеспечении, будут включать номер карты (устанавливается поворотным переключателем).

Несколько потоков захвата

• Неограниченные потоки захвата для любого входного канала
• Независимая обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг и настройки настройки цвета для каждого отдельного потока
• Поддержка сверхнизкой задержки

Задержка 64 видеострок

• Режим частичного уведомления в SDK
• Отметка времени и синхронизация аудио/видео
• Аппаратные часы с высоким разрешением 100 нс
• Аудиокадры (192 аудиосэмпла) и видеокадры помечаются аппаратными часами.
• Аппаратные часы могут быть синхронизированы между картами (через SDK)

Видеозахват SG-DMA

• Пропускная способность DMA ~400 МБ/с на канал в системе PCIe 2.0
• Пропускная способность DMA ~ 200 МБ/с на канал в системе PCIe 1.0
• Поддержка автоматического обнаружения мозаичной поверхности графического процессора Intel.
• Поддержка DirectGMA для чипсетов видеоадаптеров AMD
• Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia.

SDK

• Magewell Capture SDK для простой интеграции, максимальной гибкости и производительности

Настройки драйвера Windows

• Все параметры можно контролировать с помощью трех уровней ключа реестра: глобальный уровень, уровень продукта и уровень устройства.
• Имена фильтров Video, Audio, Crossbar можно настроить с помощью разделов реестра.

Обновление прошивки

• Несколько карт в одной системе могут быть обновлены одновременно
• Карты могут быть обновлены без отключения питания системы (в большинстве случаев даже перезагрузка не требуется)
• Безопасный апгрейд. Если во время обновления прошивки произойдет отключение питания или сбой системы, она автоматически восстановится до исходной версии. Эта функция доступна только для прошивки версии 1.21 и выше.

Светодиодный индикатор

• Светодиоды состояния показывают рабочее состояние каждого канала:
• Медленно пульсирует: холостой ход
• Вкл.: входной сигнал заблокирован
• Off: входной сигнал разблокирован
• Двойное мигание: сбой памяти или сбой конфигурации FPGA

Фактор формы

• Стандартный профиль PCIe x4 Add-on Card
• 112,15 мм x 102,92 мм (без кронштейна PCI)

Потребляемая мощность

• Максимальный ток при 12 В: ~ 0,77 А
• Максимальный ток при 3,3 В: ~ 2,52 А
• Максимальная потребляемая мощность: ~ 17,1 Вт

Рабочая обстановка

• Рабочая температура: от 0 до 40 градусов C
• Температура хранения: от –20 до 70 град С
• Относительная влажность: от 5% до 90% без конденсации
