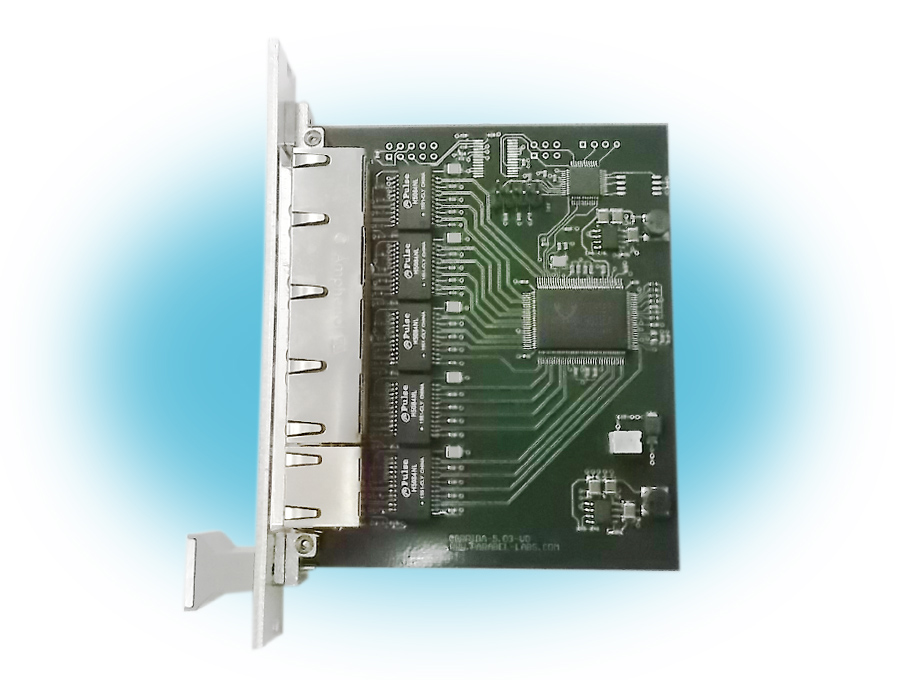

Parabel Corrida-5.03 представляет собой коммутатор Ethernet в формате Еврокарты высотой 3U (в соответствии с механическими стандартами IEEE 1101.1 и IEEE 1101.11). Устройство имеет 5 портов Gigabit Ethernet и может использоваться в нескольких режимах - как неуправляемый коммутатор общего назначения, коммутатор с функциями VLAN, или перехватчик трафика (Ethernet tap). Формат платы позволяет устанавливать устройство в слоты расширения крейтов CompactPCI, PXI, VME, VME64 и других магистрально-модульных систем, соответствующих стандарту IEEE 1101.1. При необходимости, коммутатор может быть установлен на место платы заднего ввода-вывода (Rear transition board). Область применения коммутатора – коммуникационный модуль расширения в системах управления и автоматизации. Устройство конфигурируется джамперами и может работать в трех режимах.

Особенности адаптера Parabel Corrida-5.03

• Формфактор – 3U Еврокарта, длиной 80 мм, IEEE 1101.1
• 5 портов 10/100/1000 Base-T с гальванической развязкой 1500В
• Full/Half duplex с поддержкой IEEE 802.3x
• Поддержка jumbo пакетов длиной 9216 байт
• Автокоррекция полярности, перепутанных пар
• IEEE 802.1Q VLAN
• Spanning Tree IEEE 802.1w, IEEE802.1s
• 3 режима работы – неуправляемый свитч, VLAN свитч, Ethernet tap

Режим неуправляемого коммутатора

В этом режиме устройство является 5-портовым неблокирующим коммутатором общего назначения, с таблицей MAC адресов размером 2К.

Режим перехвата трафика

В этом режиме устройство по-прежнему выполняет функции коммутации, но порт 0 и порт 4 имеют специальное назначение. К порту 0 может быть подключено внешнее устройство, трафик которого нужно анализировать. Через порты 1-3 анализируемое устройство будет обмениваться трафиком с внешним миром. При этом принятые и переданные через порт 0 пакеты будут копироваться в порт 4. С помощью анализатора трафика, подключенного к порту 4, эти пакеты могут быть записаны и проанализированы.

Режим VLAN коммутатора

В этом режиме в коммутационном поле устройства создано 4 VLAN с номерами N..N+3. Порты 0..3 входят только в VLAN N..N+3 соответственно и передают нетэгированный траффик. Порт 4 входит во все четыре VLAN и передает тэгированный траффик, пакету присваивается тэг VLAN, соответствующий номеру порта приема. В такой конфигурации, например, компьютер, подключенный к порту 4, может с помощью номера VLAN целевым образом выбирать порт для своего трафика. К портам 0..3 подключаются устройства без поддержки VLAN.
