Prestel MHT-88R150 - Набор из матричного коммутатора HDMI 8х8 и приемников HDBaseT
- Производитель: Prestel
- Артикул: MHT-88R150
- Код товара: 134241
- Категории товара:
- — Матричные коммутаторы

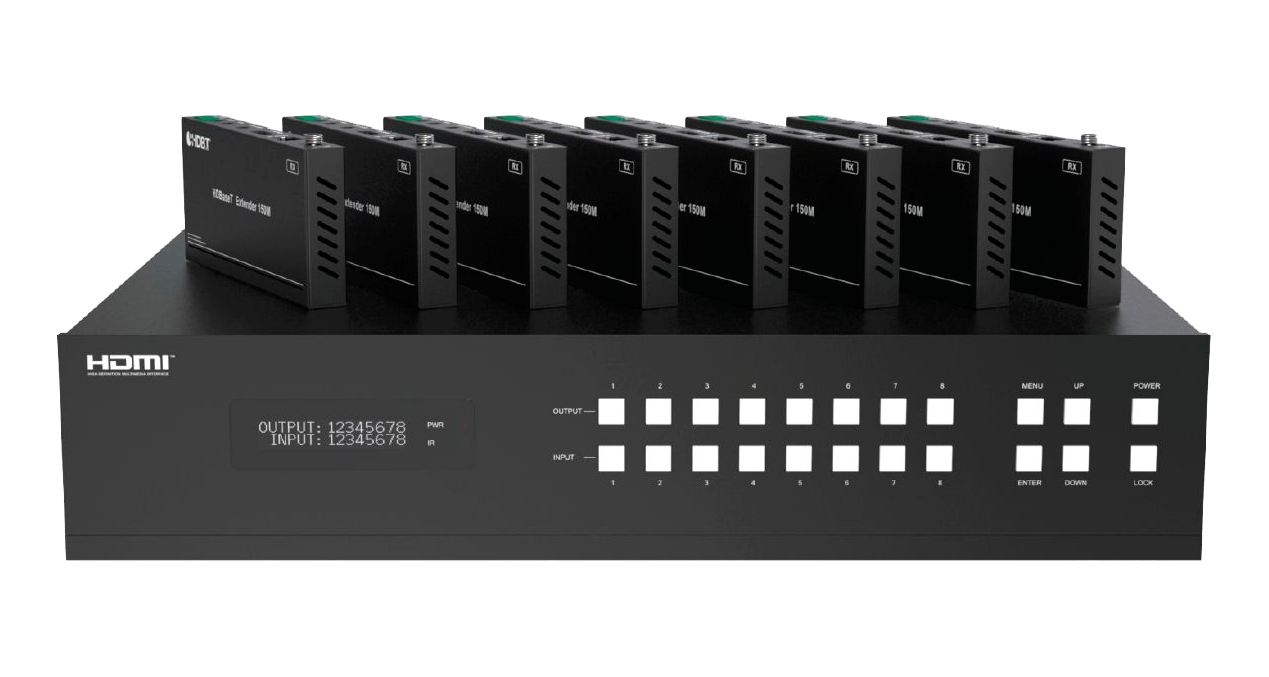

Prestel MHT-88R150 - Набор из матричного коммутатора HDMI 8х8 и приемников HDBaseT
Prestel MHT-88R150 - набор из матричного коммутатора HDMI 8х8 и приемников HDBaseT
Матрица HDBaseT (150M) 18 Гбит/с 8x8 может подключать 8 источников HDMI к 16 дисплеям. Имеет 8 выходов HDMI, и каждый выход HDMI дублируется, чтобы обеспечить выход CAT-Cable, который работает одновременно. Выход HDBaseT может увеличить расстояние передачи видео до 150 м по одному кабелю Cat 5e/6/7. Поддерживает разрешение видео до 4K2K при 60 Гц 4:4:4. Поддерживается деэмбедирование звука в аналоговый и коаксиальный порты. Каждый выход HDMI поддерживает независимое масштабирование от 4K2K до 1080P.
Продукт поддерживает ИК-матрицу. ИК-сигнал управляется один к одному на стороне матрицы, ИК-сигнал следует за видеоканалом HDMI на стороне приемника HDBaseT.
Продукт обеспечивает интуитивно понятный интерфейс на передней панели с OLED-экраном и поддерживает управление с помощью кнопок на передней панели, ИК-пульта дистанционного управления, RS-232, LAN и веб-интерфейса.
Особенности Prestel MHT-88R150
- Совместимость с HDMI 2.0b, HDCP 2.2 и HDCP 1.x;
- Разрешение видео до 4K2K при 60 Гц (YUV 4:4:4) на всех портах HDMI и HDBaseT;
- 8 входов HDMI, 8 зеркальных выходов HDMI и HDBaseT;
- Порты HDMI передают несжатое видео со скоростью 18 Гбит/с без потерь;
- Поддержка передачи сжатого сигнала HDBaseT со скоростью 18 Гбит/с без потерь;
- Поддержка масштабирования вниз 4K-> 1080P для каждого выходного порта;
- Поддерживаются HDR, HDR10, HDR10+, Dolby Vision, HLG;
- Выход HDBaseT может увеличить расстояние передачи видео до 150 м для 1080P или 120 м для 4K2K по одному кабелю Cat 5e/6/7;
- Передача звука через HDMI до 7.1-канального HD-аудио (LPCM, Dolby TrueHD и DTS-HD Master Audio);
- Поддержка ИК-матрицы;
- Деэмбедирование аудио поддерживается через аналоговые и коаксиальные порты;
- Поддерживается расширенное управление EDID и контроль CEC;
- Поддержка 24 В POC на всех портах HDBaseT;
- Конструкция для монтажа в стойку 2U с OLED-дисплеем на передней панели;
- Управление с помощью кнопок на передней панели, ИК-пульта дистанционного управления, RS-232, локальной сети и веб-интерфейса.
Технические характеристики Prestel MHT-88R150
| Параметры коммутатора | |
| Совместимость HDMI | HDMI 2.0b |
| Совместимость HDCP | HDCP 2.2 и HDCP 1.x |
| Пропускная способность видео | 18 Гбит/с |
| Разрешение видео | До 4K2K@50/60 Гц (4:4:4) |
| Цветовое пространство | RGB 4:4:4, YCbCr 4:4:4/4:2:2/4:2:0 |
| Глубина цвета | 8-бит, 10-бит, 12-бит (1080p при 60 Гц) 8-бит (4K2K@60Hz YUV4:4:4) 8-бит, 10-бит, 12-бит (4K2K@60Hz YCbCr 4:2:2/4:2:0) |
| HDR | HDR10, HDR10+, Dolby Vision, HLG |
| Аудиоформаты HDMI | LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
| Коаксиальные аудиоформаты | PCM 2.0, Dolby Digital / Plus, DTS 2.0/5.1 |
| Аналоговые балансные аудиоформаты | PCM2.0CH |
| Vмакс. | 2 В среднекв. |
| Отношение сигнал/шум | > 90 дБ |
| Отношение THD+N | <0,1% (V_max) 0,001%~0,01% (V_best) |
| Перекрёстные помехи | > 80 дБ |
| Частотная характеристика | 20 Гц ~ 20 кГц ± 0,5 дБ |
| Защита от электростатического разряда | Модель человеческого тела: ± 8 кВ (разряд с воздушным зазором), ± 4 кВ (контактный разряд) |
| Подключения | |
| Матрица | Входы: 8 x HDMI типа A [19-контактный разъем] Выходы: 8 x HDMI типа A [19-контактный разъем] 8 портов HDBaseT [RJ45] 8 х коаксиальный аудиоразъем [стерео мини-разъем 3,5 мм] 8 × балансный аудиосигнал [5-контактный Phoenix разъем] Элементы управления: 9 х ИК-вход [стерео мини-разъем 3,5 мм] 9 x ИК-выход [стерео мини-разъем 3,5 мм] 1 × TCP/IP [RJ45] 1 × RS-232 [D-Sub 9] |
| HDBaseT-приемник | Вход: 1 x HDBT IN [RJ45, 8-контактный разъем] Выходы: 1 x HDMI типа A [19-контактный разъем] 1 х аудиовыход [стерео мини-разъем 3,5 мм] Элементы управления: 1 х ИК-вход [стерео мини-разъем 3,5 мм] 1 x ИК-выход [стерео мини-разъем 3,5 мм] 1 x RS-232 [3-контактный разъем Phoenix] 1 x SERVICE [Mini-USB, порт обновления] |
| Общие параметры | |
| Корпус | Металлический |
| Цвет | Черный |
| Размеры | Матрица: 440 мм (Ш) × 374 мм (Г) × 88,6 мм (В) Приемник: 140 мм (Ш) x 65 мм (Г) x 18 мм (В) |
| Вес | Матрица: 6,54 кг Приемник: 155 г |
| Источник питания | 100–240 В переменного тока, 50/60 Гц |
| Потребляемая мощность | 125 Вт (макс.) |
| Рабочая температура | 0°C ~ 40°C |
| Температура хранения | -20°C ~ 60°C |
| Относительная влажность | 20~90% RH (без конденсации) |
| Разрешение/Дистанция передачи | |
| CAT5e/6/7 4K60 | 150 м |
| HDMI IN / OUT 4K60 | 5 м |
| HDMI IN / OUT 4K30 | 10 м |
| HDMI IN / OUT 1080P60 | 15 м |
| Примечание | Настоятельно рекомендуется использовать кабель «Premium High Speed HDMI» |
