Лучший всенаправленный микрофон для систем видеонаблюдения и записи разговоров

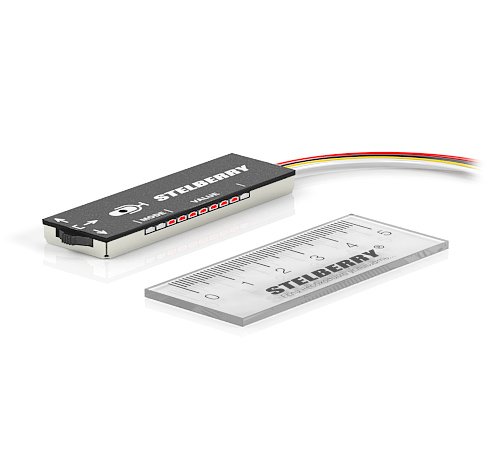

STELBERRY M-80 является прорывным всенаправленным микрофоном для систем видеонаблюдения и был создан специально для записи разговоров в различных типах помещений. Микрофон снабжён мощным аудиопроцессором и позволяет регулировать множество параметров аудиосигнала, позволяя добиться качественной записи разговоров.

Управление микрофоном осуществляется при помощи удобного миниатюрного джойстика, расположенного на его торце, а светодиодная шкала наглядно показывает номер режима и значение регулируемого параметра. Всенаправленный микрофон STELBERRY M-80 позволяет ослабить низкие и высокие частоты аудиосигнала, оставив только речевой диапазон, что крайне важно для систем видеонаблюдения, которые применяются для записи разговоров.

Металлический корпус надёжно защищает STELBERRY M-80 от воздействия внешних помех. Сверхбыстродействующая цифровая сдвоенная система АРУ, молниеносно отрабатывает любые изменения звуковой обстановки, но при необходимости входная и выходная автоматические регулировки усиления могут быть отключены. После регулировки, меню всенаправленного микрофона можно заблокировать.

Преимущества всенаправленного микрофона STELBERRY M-80

• Управление чувствительностью
• Включение/отключение входной и выходной АРУ
• Фильтр высоких частот
• Фильтр низких частот
• Блокировка меню
• Микрофонный MEMS-капсюль обеспечивает высокое качество звука
• Всенаправленный микрофон обладает низким уровнем шумов - отношение сигнал/шум 67 дБ
• Широкая полоса пропускания - 16кГц
• Наглядная светодиодная шкала
• Металлический корпус, защищающий всенаправленный микрофон для систем видеонаблюдения от внешних помех

Джойстик для управления и регулировки расположен с торца всенаправленного микрофона STELBERRY M-80 и предназначен для выбора режима и регулировки параметров. Вход микрофона представляет из себя небольшое отверстие, расположенное на шильдике - это и есть вход для звука чувствительного микрофонного элемента (mems-капсюля). Выбор режима производится нажатием миниатюрного джойстика, регулировка параметров - перемещением вправо и влево.

Три светодиода отвечают за индикацию выбранного режима. Шкала из 7-ми светодиодов наглядно показывает значение выбранного параметра: уровень чувствительности, статус АРУ, шкалу ослабления низких частот и шкалу ослабления высоких частот.
Выходной разъём - к нему подключается соединительный кабель, идущий в комплекте активного всенаправленного микрофона STELBERRY M-80.

Для питания всенаправленного микрофона STELBERRY M-80, можно применить очень удобное и недорогое решение: универсальный проходной PoE-сплиттер STELBERRY MX-225, позволяющий существенно сократить время подключения микрофона для системы видеонаблюдения. STELBERRY MX-225 устанавливается в разрез кабеля, соединяющего сетевой коммутатор с IP-камерой, а на выходе имеет удобные самозажимные разъёмы для подключения к микрофону.

Всенаправленный микрофон STELBERRY M-80 очень чувствительный, поэтому и качество питания для него должно быть с низким уровнем шумов и пульсаций. PoE-сплиттер STELBERRY MX-225 снабжён встроенным фильтром высокочастотных пульсаций и наилучшим образом подходит для питания любых микрофонов, применяемых в системах видеонаблюдения с записью разговоров.

Очень полезные возможности цифрового всенаправленного микрофона STELBERRY M-80

Основным преимуществом всенаправленного микрофона STELBERRY M-80 является возможность регулировки аудиосигнала при помощи встроенного миниатюрного джойстика. В подавляющем большинстве случаев, в любом помещении присутствует множество посторонних звуков, находящихся в низкочастотном и высокочастотном спектре и при использовании обычного микрофона для системы видеонаблюдения все эти звуки оказывают негативное влияние на разборчивость записанной речи. Для всенаправленного цифрового микрофона STELBERRY M-80 эти звуки не являются проблемой - низкочастотные звуки ослабляются в 10 раз при помощи HPF-фильтра, а для ослабления высокочастотных звуков служит LPF-фильтр, причём диапазоны этих фильтров можно регулировать. Входную и выходную АРУ можно отключать и включать, независимо друг от друга. Отключение АРУ может быть востребовано в помещениях с нестабильной звуковой обстановкой. После окончания регулировок, меню всенаправленного микрофона STELBERRY M-80, можно заблокировать.

Пример применения всенаправленных микрофонов для записи разговоров в большом помещении

Очень часто возникает необходимость производить качественную запись разговоров в помещении, где собеседники могут перемещаться. В таких случаях применение одного всенаправленного микрофона недостаточно.

Для записи разговоров в большом помещении, необходимо по периметру установить 4 всенаправленных микрофона и подсоединить их к аудиомикшеру STELBERRY MX-320, который смешает аудиосигналы. Сигнал с выхода аудиомикшера, можно подать на аудиовход IP-камеры, на видеорегистратор или аудиорегистратор. Следует также учесть, что всенаправленные микрофоны, не следует располагать на потолке, так как в этой зоне наблюдается большой уровень переотражённых звуков, которые смешиваясь друг с другом дают большой уровень шума на аудиозаписи. Наиболее удачным вариантом расположения микрофонов, является их установка на стене, на уровне 1,5 метра от пола. При необходимости, для крепления всенаправленных микрофонов, можно использовать пластиковый короб.

Миниатюрный джойстик всенаправленного микрофона STELBERRY M-80, при помощи которого можно осуществлять регулировку всех параметров.

С торца всенаправленного микрофона STELBERRY M-80, расположен миниатюрный джойстик, при помощи которого можно осуществлять регулировку всех параметров. Для выбора режима необходимо нажимать на джойстик, а для регулировки выбранного параметра - перемещать его влево или вправо.
После окончания регулировки, меню STELBERRY M-80 можно заблокировать, чтобы никто не смог случайно или намеренно изменить настройки.

Светодиодная шкала, расположенная сбоку всенаправленного микрофона STELBERRY M-80 служит для индикации выбранного режима и текущего значения выбранного параметра. Первые 3 светодиода отображают один из пяти режимов микрофона для систем видеонаблюдения STELBERRY M-80. Остальные 7 светодиодов отображают текущее значение регулируемого параметра.

Все регулировки сохраняются в энергонезависимую память и даже при отключении питания никуда не исчезают.

Регулировка чувствительности всенаправленного микрофона, является самой востребованной функцией.

Регулировка чувствительности всенаправленного микрофона, является самой востребованной функцией, поэтому при включении меню, она появляется первой.
Диапазон регулировки чувствительности составляет 36 дБ, это означает, что отношение между максимальным и минимальным значениями чувствительности составляет 63 раза.
Такой диапазон чувствительности позволяет настроить микрофон для любой системы видеонаблюдения и записи разговоров в любом помещении.

• Для регулировки чувствительности, необходимо перемещать джойстик всенаправленного микрофона STELBERRY M-80 либо от себя, либо к себе.
• При перемещении джойстика от себя происходит уменьшение чувствительности, при перемещении к себе - увеличение.
• Зона индикации отражает текущее значение чувствительности в виде светящейся шкалы.
• Чем больше светодиодов светится, тем выше чувствительность.

Обычно, в офисном помещении, присутствуют звуки от кулера, кондиционера, холодильника, вентилятора и аналогичных приборов.
Эти звуки находятся в низкочастотном диапазоне и негативно влияют на разборчивость речи при записи разговоров и стабильность работы АРУ.
Для ослабления низкочастотных звуков, во всенаправленном микрофоне STELBERRY M-80 есть HPF (фильтр высоких частот), который может в 10 раз ослабить низкочастотный диапазон, и существенно повысить разборчивость диалогов на аудиозаписи.

HPF-фильтр всенаправленного микрофона STELBERRY M-80 позволяет ослабить низкие частоты до 20 дБ (до 10 раз), вплоть до 564 Гц.
Для настройки низких частот необходимо перемещать джойстик влево или вправо. При перемещении джойстика влево происходит уменьшение частоты среза и все частоты ниже этого значения ослабляются. При перемещении джойстика вправо происходит увеличение частоты среза.
Регулировку можно осуществлять по кругу, перемещая джойстик в любом из направлений.

Высокочастотные звуки, обладают высоким значением энергии, поэтому ослабление частот, лежащих в ВЧ-диапазоне способно существенно улучшить разборчивость записанных диалогов.

В ВЧ-диапазоне присутствуют звуки от вентиляторов компьютеров, мигающей люминесцентной лампы, импульсных блоков питания, жёсткие диски компьютера, принтеры и много другой офисной техники.

Режим LPF (фильтр низких частот) позволяет в 10 раз ослабить высокочастотный диапазон аудиосигнала.

• Режим LPF позволяет ослабить высокие частоты до 20 дБ ( до 10 раз), вплоть до 3 кГц.
• После входа в режим LPF, для ослабления высоких частот, необходимо перемещать джойстик влево или вправо.
• При перемещении джойстика влево происходит уменьшение частоты среза и все частоты выше этого значения ослабляются. При перемещении джойстика от себя происходит увеличение частоты среза.
• Регулировку в режиме LPF можно осуществлять по кругу, перемещая джойстик в любом из направлений.

Входная автоматическая регулировка усиления (АРУ)

• Всенаправленный микрофон для систем видеонаблюдения STELBERRY M-80 позволяет включать или отключать входную АРУ. Входная АРУ служит для автоматической регулировки входного предусилителя.
• При включении входной АРУ, устанавливается максимальная скорость срабатывания, которую нельзя изменить.
• В микрофоне STELBERRY M-90, скоростью срабатывания входной АРУ можно управлять.

Выходная автоматическая регулировка усиления (АРУ)

• Микрофон для системы видеонаблюдения STELBERRY M-80 позволяет включать или отключать выходную АРУ. Выходная АРУ служит для поддержания выходного аудиосигнала на фиксированном уровне.
• При включении выходной АРУ, микрофон STELBERRY M-80 устанавливает максимальная скорость срабатывания, которую нельзя изменить.
• В микрофоне STELBERRY M-90, скоростью срабатывания выходной АРУ можно управлять.

Технические характеристики всенаправленного микрофона STELBERRY M-80

Полоса пропускания при отключенных фильтрах	80...16000 Гц
Акустическая дальность	до 25 метров
Диапазон регулировки чувствительности	36 дБ (63 раза)
Шаг регулировки чувствительности	1,5 дБ
Отношение сигнал/шум	67 дБ
Длина линии	до 300 метров
Блокировка меню	есть
Количество цифровых АРУ	2
"Угол атаки" входного АРУ	0,7 мсек
"Угол атаки" выходного АРУ	0,7 мсек
Величина ослабления сигнала в режиме HPF	20 дБ
Диапазон ослабления в режиме HPF	0...564 Гц
Величина ослабления сигнала в режиме LPF	20 дБ
Диапазон ослабления в режиме LPF	3...16 кГц
Частоты доступные для ослабления режекторными фильтрами	нет
Дискретизация	16 бит
Частота оцифровки	44100 Гц
Уровень выходного сигнала	350 мВ
Питание	5,5...16 вольт
Потребление	25 мА
Диапазон рабочих температур	0...+50° С
Габариты	59х19х5 мм
Вес	15 грамм
