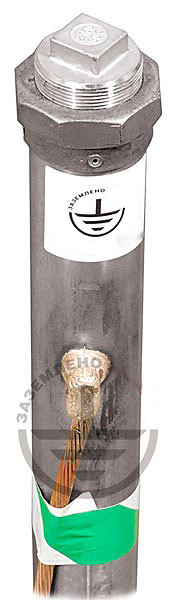

ZandZ ZZ-100-102 - Комплект электролитического заземления (горизонтальный; 3 метра; для влажных грунтов)

ZandZ ZZ-100-102 - Комплект электролитического заземления (горизонтальный; 3 метра; для влажных грунтов)

Электролитическое заземление предназначено для использования в вечномерзлых, каменистых или песчаных грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м), без применения специальной техники и насыпного грунта.

Главный элемент электролитической системы заземления - полый электрод (труба) |___-образной формы с перфорацией по всей длине, устанавливаемая в зоне протайки вечномерзлого грунта (на глубину 0,7 метра) и заполненная специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.

За основу электрода электролитического заземления взяты традиционные методы

Этот вид заземления представлен готовым комплектом ZANDZ ZZ-100-102, который содержит все, необходимые для монтажа заземляющего электрода, компоненты, легко сопрягаемые друг с другом.

 Достоинства электролитической системы заземления:

• электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше, чем обычный стальной электрод таких же размеров


• специальная смесь минеральных солей с патентованной добавкой:
  • не вызывает ускорения коррозии электрода
  • не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период)
  • делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте, а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления.
• срок службы электрода составляет не менее 50 лет
• малая глубина монтажа заземлителя (0,7 м) делает его очень универсальным к применению, без забот о влиянии на него вечномерзлого грунта (в частности, эффекта "выталкивания")

Особенность применения (образование талика)

Из-за уменьшения температуры замерзания грунта, около электрода образуется зона талика, могущая представлять опасность для фундамента рядом стоящего здания или дорожного покрытия. Зона талика на поверхности грунта представляет собой овал размером около 3 х 6 метров.

В ходе проектных работ необходимо учитывать эту особенность и отдалять электроды от объектов, могущих быть повреждёнными.

Обслуживание электролитического заземления

Обслуживание электрода - очень простое. Оно состоит в периодическом (раз в несколько лет) открытии крышки электрода и визуальном определении количества солевой смеси внутри него. Если смесь полностью превратилась в электролит, то электрод заправляется: в него засыпается новый объем солей.

Больше ничего не нужно. Заправки электрода достаточно на минимальный срок службы - 10 лет (в среднем - 15 лет). Поэтому первый осмотр рекомендуется проводить не ранее этого срока.

Индивидуальная конструкция электрода (вертикальное исполнение)

Горизонтальная конструкция электрода является наименее трудозатратной при монтаже без использования специальной техники. При доступности на объекте буровой установки возможно производство электродов вертикальной конструкции длиной/глубиной 3, 6 и 9 метров.

Комплект электролитического заземления ZANDZ ZZ-100-102 предназначен для организации заземляющего устройства в грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м): вечномерзлых, песчаных, скальных без применения специальной техники и насыпного грунта.

Этот готовый комплект содержит все, необходимые для монтажа заземлителя, компоненты, легко сопрягаемые друг с другом.

Вес полного комплекта 96 кг / 111 кг.
