ZandZ ZZ-001-065 - Штырь заземления

ZandZ ZZ-001-065 - Штырь заземления

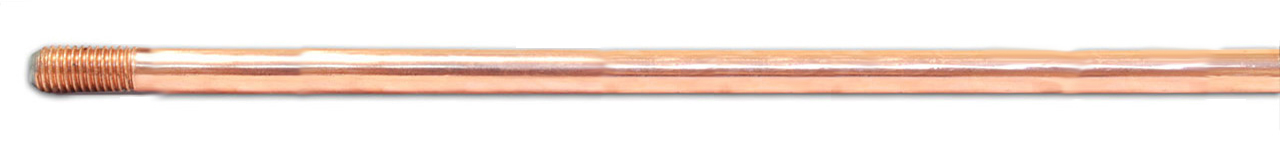

Это стальной тянутый стержень ZandZ ZZ-001-065 диаметром 14 мм и длиной 1,5 метра, покрытый методом электролитического осаждения (электролиза) медью чистотой 99.9%, образующей покрытие с молекулярной и неразрывной связью со сталью.

По краям методом накатки нанесена резьба для их взаимного соединения с помощью соединительной муфты.

Высококачественная сталь в таком заземлителе выполняет кроме электропроводящей еще и необходимую для зарывания электрода в почву - механическую роль. Штыри обладают высоким пределом прочности на разрыв (600 Н/мм²) и могут быть погружены в грунт при помощи отбойного молотка на большую глубину - до 40 метров.

Толщина медного покрытия составляет не менее 0.25 мм по всей длине стержня (включая резьбу). Это гарантирует его (покрытия) устойчивость к изгибу, отслоению, сцарапыванию при монтаже. Особенно это важно на резьбе, где более тонкий слой меди будет полностью разрушен от нагрузок и трения с муфтой во время заглубления (монтажа) *.

Эти особенности гарантирует высокую коррозийную устойчивость штыря заземления и обеспечивают столь долгий срок службы (до 100 лет).

* Особенности создания резьбы

"Правильная" резьба наносится ПОСЛЕ омеднения - накаткой, т.к. только такой способ позволяет добиться высокого общего качества штыря.

Альтернативная "технология" омеднения штырей: с уже сформированной резьбой (до нанесения покрытия) более дешевая, НО показывает худший (и опасный при эксплуатации) результат.

Это связано с особенностью электролиза: утолщением покрытия в углублениях / впадинах, из-за чего основной материал (сталь) на резьбе можно покрыть только тонким (0.03 - 0.05 мм) слоем меди.

Такое тонкое покрытие легко повреждается при монтаже ударами и трением в муфте. В дальнейшем при эксплуатации заземляющего электрода с такими нарушениями возникают очаги электрохимической коррозии ("медь-железо"), приводя к его полному разрушению в течении 2-3 лет.

Технология омеднения

Ключевым фактором изготовления качественного штыря заземления является создание на стальной заготовке крепкого однородного медного покрытия необходимой толщины с минимальными примесями.

На отдельной странице "Омеднённая сталь" представлены подробное описание основных характеристик, процессов при изготовлении и проведённых испытаний покрытия.
