ZandZ ZZ-100-102-6МГ - Комплект электролитического заземления (горизонтальный; 6 метров)

ZandZ ZZ-100-102-6МГ - Комплект электролитического заземления (горизонтальный; 6 метров)

Комплект электролитического заземления вертикального исполнения длиной 9 метров ZANDZ ZZ-100-102-6МГ предназначен для организации заземляющего устройства в грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м): вечномерзлых, песчаных, скальных без применения специальной техники и насыпного грунта.

Из-за особой комплектации рекомендуется к использованию на объектах нефтегазовой отрасли в условиях Крайнего Севера.

Электрод монтируется вертикально в подготовленную скважину глубиной 6 метров.

Достоинства электролитического заземления

• электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше, чем обычный стальной электрод таких же размеров;
• специальная смесь минеральных солей с патентованной добавкой:
  • не вызывает ускорения коррозии электрода;
  • не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период);
  • делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте;
    а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления;
• срок службы такого электрода составляет не менее 50 лет.

Принцип действия

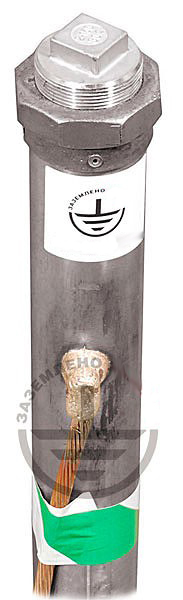

Главный элемент электролитического заземления - полый электрод (труба) с перфорацией по всей длине, заполненный специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.

За основу электрода электролитического заземления взяты традиционные методы.

Особенность применения (образование талика)

Из-за уменьшения температуры замерзания грунта, около электрода образуется зона талика, могущая представлять опасность для фундамента рядом стоящего здания или дорожного покрытия. Зона талика на поверхности грунта представляет собой круг вокруг электрода радиусом равным глубине этого электрода.

В ходе проектных работ необходимо учитывать эту особенность и отдалять электроды от объектов, могущих быть повреждёнными.

Обслуживание электролитического заземления

Обслуживание электрода - очень простое. Оно состоит в периодическом (раз в несколько лет) открытии крышки электрода и визуальном определении количества солевой смеси внутри него. Если смесь полностью превратилась в электролит, то электрод заправляется: в него засыпается новый объем солей.

Больше ничего не нужно. Заправки электрода достаточно на минимальный срок службы - 10 лет (в среднем - 15 лет). Поэтому первый осмотр рекомендуется проводить не ранее этого срока.

Комплект поставки ZANDZ ZZ-100-102-6МГ

1. Электрод-заземлитель,вертикальный,6 м - 1шт.
2. Заполнитель околоэлектродный - 6 мешков.
3. Колодец для обслуживания - 1 шт.
4. Зажим для подключения проводника - 1шт.
5. Лента гидроизоляционная  - шт.

Упакован в виде 4 транспортных мест:

• электрод 0,1 * 0,1 * 6,1 (В*Ш*Г, м) весом 75 кг;
• заполнитель в мешках по 0,2 * 0,5 * 0,3 (В*Ш*Г, м) весом по 30 кг;
• колодец в коробке 0,6 * 0,4 * 0,4 (В*Ш*Г, м) весом 6 кг.
